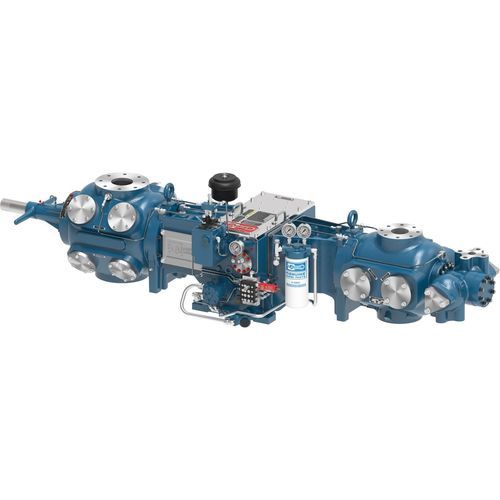

ガスコンプレッサー ユニット JGM

ピストン式多段

概要
Ariel JGM および JGP は小型フレームの往復式ガスコンプレッサーで、ガス集積（gathering）、ガスリフト、CNG アプリケーションに適しています。幅広い高回転エンジンと組み合わせて使用でき、最大 170 BHP の適合が可能です。最大 4 段の圧縮と豊富なシリンダーライブラリにより、コンパクトな設置面積で多様な構成を実現します。

用途

• ガス集積（gathering）
• ガスリフト
• CNG 充填および小配管の圧縮業務

製品特長

• 幅広い高回転エンジンとの互換性
• 豊富なシリンダーライブラリにより最大 4 段の圧縮をサポート
• 必要な流量と吐出圧に応じた多様なシリンダー構成
• アンローディング方式：ほとんどのシリンダーに手動ヘッド側可変体積クリアランスポケット（VVCP）を装備；吸入弁用空気式アンローダーは限定的に提供
• 高効率・非バイパス型スピンオン式オイルフィルター（公称 5 ミクロン、絶対 17 ミクロン）

材料

• 灰色鋳鉄クランクケース：鍛鋼クランクシャフト、灰色鋳鉄クロスヘッドガイド、三元金属主軸受
• 灰色鋳鉄クロスヘッド：合金鋼クロスヘッドピン
• ダクタイル製コンロッド：クロスヘッドピン用青銅ブッシュ、三元金属コンロッドベアリング、グレード8ボルト

1 Throw（表）
JGM vs JGP — 定格出力: 85 / 85; ストローク (in): 3.5 / 3.0; 最大回転数: 1,500 / 1,800; ピストンスピード (ft/min): 875 / 900; ロッド径 (in): 1.125 / 1.125; 総ロッド荷重 (lbs): 12,000 / 12,000; 引張荷重 (lbs): 6,000 / 6,000; 圧縮荷重 (lbs): 7,000 / 7,000; 平均重量 (lbs): 1,400 / 1,400; 最大長さ (in): 37 / 37; 公称幅 (in): 62 / 62; クランク中心線 (in): 9.25 / 9.25

2 Throw（表）
JGM vs JGP — 定格出力: 170 / 170; ストローク (in): 3.5 / 3.0; 最大回転数: 1,500 / 1,800; ピストンスピード (ft/min): 875 / 900; ロッド径 (in): 1.125 / 1.125; 総ロッド荷重 (lbs): 12,000 / 12,000; 引張荷重 (lbs): 6,000 / 6,000; 圧縮荷重 (lbs): 7,000 / 7,000; 平均重量 (lbs): 2,200 / 2,200; 最大長さ (in): 34 / 34; 公称幅 (in): 83 / 83; クランク中心線 (in): 9.25 / 9.25

注記
最大 4 段の圧縮は Ariel のシリンダー群でサポートされます。Ariel 7 Performance ソフトウェアを用いて、特定の用途に合わせたコンプレッサ構成をモデリング／設計し、過去の設計を再現することや新規構成を設定することが可能です。

技術仕様

• Brand: Ariel
• Model / Series: JGM / JGP
• 最大定格出力: 最大 170 BHP
• 圧縮段数: 最大 4 段
• 典型的な用途: ガス集積、ガスリフト、CNG
• ストロークオプション: 3.5 in (JGM) および 3.0 in (JGP)
• Max RPM: JGM 1,500 rpm; JGP 1,800 rpm
• ピストンスピード (ft/min): JGM 875; JGP 900
• ロッド径: 1.125 in
• 総ロッド荷重制限: 12,000 lbs
• 引張: 6,000 lbs; 圧縮: 7,000 lbs
• 平均重量（構成により異なる）: 1,400–2,200 lbs
• 最大長さおよび公称幅は Throw 構成により異なる（上の表参照）
• クランク中心線: 9.25 in
• 潤滑フィルタ: 非バイパス型スピンオン式オイルフィルタ、5 ミクロン公称、17 ミクロン絶対
• シリンダ・弁: 必要な流量と圧力を満たすために組み合わせ可能な多用途シリンダ設計
