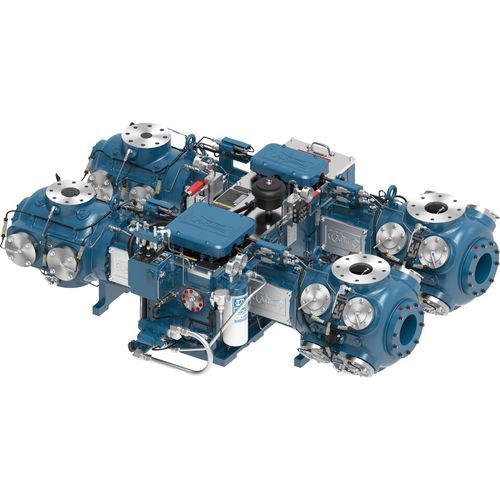

ガスコンプレッサー ユニット JGA

ピストン式

概要
JG および JGA は中型のドライバ取付け分離型往復圧縮機で、ガス回収、燃料ガス加圧、アンダーバランス掘削、CNG 用途に使用されます。JG は 1966 年に導入された Ariel の小型フレーム往復圧縮機の初期モデルで、JGA は増産するシェール井向けにガスリフト機能を備えています。

製品構成 (throws)
利用可能な構成：2 Throw、4 Throw、6 Throw（JGA は 6 Throw を有する）。

性能表 — 2 Throw
定格出力：JG 252 / JGA 280
ストローク (in)：JG 3.5 / JGA 3.0
最大回転数：JG 1,500 / JGA 1,800
ピストンスピード：JG 875 / JGA 900
ロッド径 (in)：1.125
ロッド合計荷重 (lbs)：JG 18,000 / JGA 20,000
引張 (lbs)：JG 9,000 / JGA 10,000
圧縮 (lbs)：JG 10,000 / JGA 11,000
平均重量 (lbs)：JG 2,200 / JGA 2,200
最大長さ (in)：34 / 34
公称幅 (in)：80 / 80
クランク中心線 (in)：10.25 / 10.25

性能表 — 4 Throw
定格出力：JG 504 / JGA 560
ストローク (in)：JG 3.5 / JGA 3.0
最大回転数：JG 1,500 / JGA 1,800
ピストンスピード：JG 875 / JGA 900
ロッド径 (in)：1.125
ロッド合計荷重 (lbs)：JG 18,000 / JGA 20,000
引張 (lbs)：JG 9,000 / JGA 10,000
圧縮 (lbs)：JG 10,000 / JGA 11,000
平均重量 (lbs)：JG 4,200 / JGA 4,200
最大長さ (in)：58 / 58
公称幅 (in)：80 / 80
クランク中心線 (in)：10.25 / 10.25

性能表 — 6 Throw (JGA)
定格出力：JGA 840
ストローク (in)：JGA 3.0
最大回転数：JGA 1,800
ピストンスピード：JGA 900
ロッド径 (in)：1.125
ロッド合計荷重 (lbs)：JGA 20,000
引張 (lbs)：JGA 10,000
圧縮 (lbs)：JGA 11,000
平均重量 (lbs)：JGA 7,600
最大長さ (in)：86
公称幅 (in)：80
クランク中心線 (in)：10.25

製品特徴

• 堅牢なクランクケース：高強度のリブ付き灰色鋳鉄ベースと、取り外し可能な軽量アルミトップカバーにより長寿命でメンテナンスアクセスが容易。
• 高効率オイルフィルター：非バイパス式スピンオンオイルフィルター、5 ミクロン定格 / 17 ミクロン絶対値。
• 耐久性のあるピストンとロッド：耐摩耗鋼または灰色鋳鉄ピストンと精密研削合金鋼ピストンロッド、クロスヘッドロックナット付。ロールねじはロッド径より 1/4" 小さく取り付けが容易。
• 多用途シリンダ設計：広い圧力範囲で使用可能なシリンダ。多数の構成で組合せ可能。Ariel 7 パフォーマンスソフトで設計とモデリングを実施。

材料

• 灰色鋳鉄クランクケース：鍛造鋼クランクシャフト、灰色鋳鉄クロスヘッドガイド、トライメタル主軸受。
• 球状黒鉛鋳鉄クロスヘッド：合金鋼クロスヘッドピン。
• 鍛造鋼コンロッド：銅合金クロスヘッドピンブッシュ、トライメタルコンロッドベアリング、グレード8ボルト。

追加情報
分離型往復設計はガス収集、燃料ガスブースト、アンダーバランス掘削、CNG に適合。JG は 1966 年導入の小型フレーム製品で、JGA はシェール井の増産に対応するガスリフト機能を提供します。

技術特性 / 仕様

• 用途：ガス収集、燃料ガスブースト、アンダーバランス掘削、CNG。
• 構成：2 Throw、4 Throw、6 Throw。
• 出力範囲（例）：JG 252–504 / JGA 280–840（throw により変動）。
• ストローク：3.0 in および 3.5 in（モデルに依存）。
• 最大回転数：1,500 / 1,800 rpm（ストロークに依存）。
• ロッド径：1.125 in。
• 総ロッド荷重：最大 20,000 lbs。
• 引張/圧縮荷重：最大 10,000 / 11,000 lbs（モデル依存）。
• 平均重量（例）：約 2,200、4,200、7,600 lbs（throw により異なる）。
• 寸法例：最大長さ 34–86 in、定格幅 80 in、クランク中心線 10.25 in。
