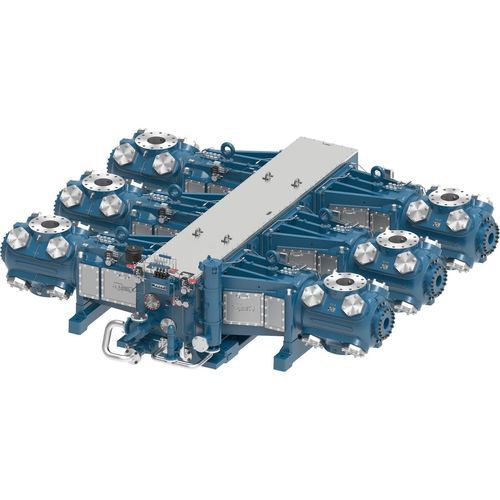

往復コンプレッサー KBU

自然ガス電動据え置き型

製品概要
KBUおよびKBZは、大出力ドライバーと高い圧縮容量を必要とする用途向けに、コスト効率の高い圧縮方式として設計された大型中速往復分離式コンプレッサーです。本機はロッド荷重150,000 lbに対応可能です。

用途
ミッドストリーム用途におけるガス処理に特に適しています。Arielの往復圧縮機は、新たな井戸が稼働する際に吸入流量や圧力が変動しても効率的な容量制御を提供します。

製品の特徴

• 高効率オイルフィルター：カニスター式フィルター、定格 1 ミクロン（公称）、12 ミクロン（絶対）。
• 汎用のデロード装置：ほとんどのシリンダーにおいてヘッドエンドの手動可変体積クリアランスポケット（VVCP）を装備。吸入弁の空気式デローダーは限定的に提供可能。
• 高強度ボルト：全ての荷重接合部にグレード8のボルトを使用し、全てのバルブキャップには疲労対策ボルトを採用して締結強度を確保。
• 革新的なシリンダー設計：広い圧力レンジで運転できるよう設計されたシリンダーと、信頼性と性能のバランスを取るバルブを採用。シリンダーの組み合わせにより、多様な構成で所要の容量・圧力を実現可能。コンプレッサー構成の設計・モデリングにはAriel 7 Performanceソフトウェアを使用。
• 材料：
  • 灰色鋳鉄クランクケース：鍛鋼クランクシャフト、灰色鋳鉄製クロスヘッドガイド、青銅スラストベアリング、トライメタルメインベアリング。
  • 球状黒鉛鋳鉄クロスヘッド：合金鋼製クロスヘッドピン。
  • 鍛鋼コンロッド：青銅クロスヘッドピンブッシュ、トライメタルコンロッドベアリング、グレード8の応力ボルト。

2 Throw - 主要寸法・性能
KBU | KBZ
定格出力: 2,600 | 2,600
ストローク (in): 5.75 | 6.75
最大回転数: 1,200 | 1,000
ピストンスピード: 1,150 | 1,125
ロッド径 (in): 2.875 | 2.875
ロッド総荷重 (lbs): 150,000 | 150,000
引張 (lbs): 75,000 | 75,000
圧縮 (lbs): 80,000 | 80,000
平均重量 (lbs): 24,000 | 24,000
最大長さ (in): 86 | 86
公称幅 (in): 192 | 192
クランク中心線 (in): 24 | 24

4 Throw - 主要寸法・性能
KBU | KBZ
定格出力: 5,200 | 5,200
ストローク (in): 5.75 | 6.75
最大回転数: 1,200 | 1,000
ピストンスピード: 1,150 | 1,125
ロッド径 (in): 2.875 | 2.875
ロッド総荷重 (lbs): 150,000 | 150,000
引張 (lbs): 75,000 | 75,000
圧縮 (lbs): 80,000 | 80,000
平均重量 (lbs): 45,000 | 45,000
最大長さ (in): 135 | 135
公称幅 (in): 192 | 192
クランク中心線 (in): 24 | 24

6 Throw - 主要寸法・性能
KBU | KBZ
定格出力: 7,800 | 7,800
ストローク (in): 5.75 | 6.75
最大回転数: 1,200 | 1,000
ピストンスピード: 1,150 | 1,125
ロッド径 (in): 2.875 | 2.875
ロッド総荷重 (lbs): 150,000 | 150,000
引張 (lbs): 75,000 | 75,000
圧縮 (lbs): 80,000 | 80,000
平均重量 (lbs): 68,000 | 68,000
最大長さ (in): 183 | 183
公称幅 (in): 192 | 192
クランク中心線 (in): 24 | 24

特性 / 技術仕様

• モデル指定: KBU / KBZ
• スロー別定格出力: 2 Throw = 2,600 hp; 4 Throw = 5,200 hp; 6 Throw = 7,800 hp（KBUおよびKBZの値はスローごとに表示）
• ストロークオプション: KBU 5.75 in; KBZ 6.75 in
• 最大回転数: KBU 最大 1,200 rpm; KBZ 最大 1,000 rpm
• ピストンスピード: 構成により約 1,125–1,150 ft/min
• ロッド径: 2.875 in
• ロッド総荷重容量: 150,000 lbs
• 引張容量: 75,000 lbs
• 圧縮容量: 80,000 lbs
• 構成により平均ユニット重量は異なる（例：2-Throw で 24,000 lbs、4-Throw で 45,000 lbs、6-Throw で 68,000 lbs）
• 最大長さの例: 86 in（2-Throw）、135 in（4-Throw）、183 in（6-Throw）
• 公称幅: 192 in
• クランク中心線: 24 in
