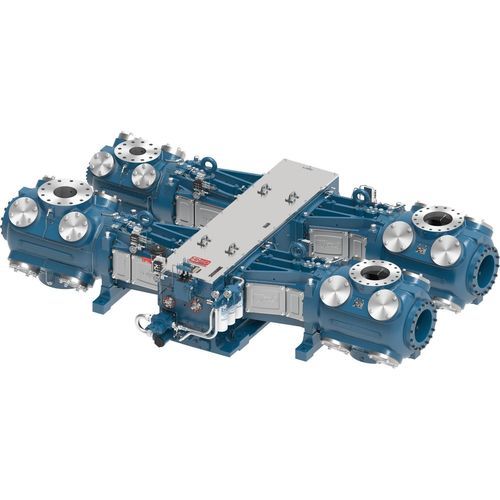

ピストン式コンプレッサー KBT

往復プロセスガス気体

概要
Ariel の KBK および KBT は、ガス・油田用途での連続運転を想定して設計された往復動（レシプロ）圧縮機です。強化部品と多様なシリンダー構成により、標準的および特殊用途に対応し、マルチスロー構成で最大 5,520 BHP を発揮します。

製品の特徴

• 高強度ボルト：全ての荷重接合部にグレード8のボルトを使用し、バルブキャップには疲労対策ボルトを採用して接合強度を確保します。
• 剛性の高いコンロッド：鍛造鋼製の4本ボルト、ヘビーデューティーな I 断面コンロッドで耐久性を確保します。
• 堅牢なクロスヘッド：Ariel の一体型クロスヘッドは硬化研削されたピンを備え、上下部への直接全面圧潤滑により摩耗を最小化します。
• 多用途シリンダー：幅広い圧力域で使用可能なシリンダー／バルブ設計で、必要流量・圧力に応じて多様な組合せが可能です。
• Ariel 7 性能ソフトウェア：既存機能の複製や新規構成設計のために、エンジニアリングモデリングと構成設計を支援します。

材料

• 灰色鋳鉄製クランクケース：鍛造鋼製クランクシャフト、灰色鋳鉄製クロスヘッドガイド、ブロンズ製スラストベアリング、トリメタル主軸受。
• 球状黒鉛鋳鉄製クロスヘッド：合金鋼製クロスヘッドピン。
• 鍛造鋼製コンロッド：ブロンズ製クロスヘッドピンブッシュ、トリメタル製コンロッドベアリング、グレード8のボルト。

2 throw（主な仕様）
Parameter | KBK | KBT
Rated Power | 1,840 BHP | 1,840 BHP
Stroke (in) | 6 | 5
Max RPM | 1,200 | 1,500
Piston Speed | 1,200 | 1,250
Rod Diameter (in) | 2.0 | 2.0
Total Rod Load (lbs) | 92,000 | 92,000
Tension (lbs) | 46,000 | 46,000
Compression (lbs) | 50,000 | 50,000
Average Weight (lbs) | 11,500 | 11,500
Max Length (in) | 58 | 58
Nominal Width (in) | 169 | 169
Crankshaft Centerline (in) | 17 | 17

4 throw（主な仕様）
Parameter | KBK | KBT
Rated Power | 3,680 BHP | 3,680 BHP
Stroke (in) | 6 | 5
Max RPM | 1,200 | 1,500
Piston Speed | 1,200 | 1,250
Rod Diameter (in) | 2.0 | 2.0
Total Rod Load (lbs) | 92,000 | 92,000
Tension (lbs) | 46,000 | 46,000
Compression (lbs) | 50,000 | 50,000
Average Weight (lbs) | 22,500 | 22,500
Max Length (in) | 101 | 101
Nominal Width (in) | 169 | 169
Crankshaft Centerline (in) | 17 | 17

6 throw（主な仕様）
Parameter | KBK | KBT
Rated Power | 5,520 BHP | 5,520 BHP
Stroke (in) | 6 | 5
Max RPM | 1,200 | 1,500
Piston Speed | 1,200 | 1,250
Rod Diameter (in) | 2.0 | 2.0
Total Rod Load (lbs) | 92,000 | 92,000
Tension (lbs) | 46,000 | 46,000
Compression (lbs) | 50,000 | 50,000
Average Weight (lbs) | 35,500 | 35,500
Max Length (in) | 147 | 147
Nominal Width (in) | 169 | 169
Crankshaft Centerline (in) | 17 | 17

追加情報
Ariel のシリンダーはモジュール式で、必要な流量や圧力に合わせて数百通りの組合せが可能です。ガス・油田用途の KBK/KBT 構成を設計・選定する際は Ariel 7 ソフトウェアでのモデリングを推奨します。
