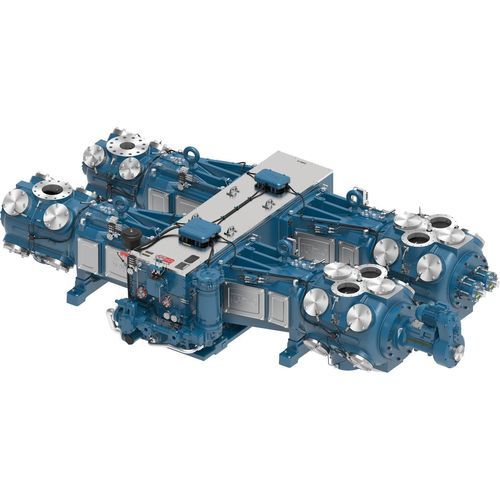

ピストン式コンプレッサー KBF

往復ピストン式プロセスガス

概要
Ariel KBC / KBD / KBF シリーズは、大型フレームの中速往復圧縮機で、電動機または天然ガスエンジンによる駆動を想定しています。大容量・高出力の圧縮用途向けに設計され、コンパクトな据付面積で高い出力密度と低振動を実現します。

能力と用途
2投、4投、6投の構成で提供され、定格出力は構成により 2,400 BHP（2投）、4,800 BHP（4投）、7,200 BHP（6投）です。主な用途は、天然ガスの採取・処理・パイプライン輸送・貯蔵、プロセス・産業用ガス、炭素回収など大規模圧縮プロジェクトです。

製品特徴

• 高効率バルブ：現代の回転数に対応したプレート式バルブを採用し、標準で非金属シールを装備。低バルブ速度基準に適合するバルブ選定。
• 重荷重用クランクシャフト：鍛造鋼の精密加工クランクシャフトに一体式のカウンターウェイトを装備、Ariel 製。
• 再設計されたガイド支持：貫通ボルトを用いた KB スタイルの傾斜ガイドにより強度と剛性を向上。
• 多用途シリンダ：広い圧力範囲で使用可能な設計により、必要な容積と圧力を満たす多様な構成が可能。
• Ariel 7 パフォーマンスソフトウェア：構成のモデリングやアプリケーションに合わせた設計に使用されるエンジニア向けツール。

材料

• 灰色鋳鉄クランクケース：鍛造鋼クランクシャフト、灰色鋳鉄クロスヘッドガイド、青銅スラストベアリング、トリメタル主軸受。
• ダクタイル鋳鉄クロスヘッド：合金鋼クロスヘッドピン。
• 鍛造鋼コンロッド：青銅クロスヘッドピンブッシング、トリメタルコンロッドベアリング、グレード8強度ボルト。

仕様 — 2投
KBC | KBD | KBF
定格出力 (BHP): 2,400 | 2,400 | 2,400
ストローク (in): 7.0 | 6.0 | 5.0
最大回転数: 1,000 | 1,200 | 1,400
ピストンスピード (FPM): 1,167 | 1,200 | 1,167
ロッド径 (in): 2.5 | 2.5 | 2.5
ロッド合計荷重 (lbs): 132,000 | 132,000 | 132,000
引張荷重 (lbs): 66,000 | 66,000 | 66,000
圧縮荷重 (lbs): 69,000 | 69,000 | 69,000
平均重量 (lbs): 16,300 | 16,300 | 16,300
最大長さ (in): 64 | 64 | 64
公称幅 (in): 185 | 185 | 185
クランク中心線 (in): 21 | 21 | 21

仕様 — 4投
KBC | KBD | KBF
定格出力 (BHP): 4,800 | 4,800 | 4,800
ストローク (in): 7.0 | 6.0 | 5.0
最大回転数: 1,000 | 1,200 | 1,400
ピストンスピード (FPM): 1,167 | 1,200 | 1,167
ロッド径 (in): 2.5 | 2.5 | 2.5
ロッド合計荷重 (lbs): 132,000 | 132,000 | 132,000
引張荷重 (lbs): 66,000 | 66,000 | 66,000
圧縮荷重 (lbs): 69,000 | 69,000 | 69,000
平均重量 (lbs): 33,600 | 33,600 | 33,600
最大長さ (in): 115 | 115 | 115
公称幅 (in): 185 | 185 | 185
クランク中心線 (in): 21 | 21 | 21

仕様 — 6投
KBC | KBD | KBF
定格出力 (BHP): 7,200 | 7,200 | 7,200
ストローク (in): 7.0 | 6.0 | 5.0
最大回転数: 1,000 | 1,200 | 1,400
ピストンスピード (FPM): 1,167 | 1,200 | 1,167
ロッド径 (in): 2.5 | 2.5 | 2.5
ロッド合計荷重 (lbs): 132,000 | 132,000 | 132,000
引張荷重 (lbs): 66,000 | 66,000 | 66,000
圧縮荷重 (lbs): 69,000 | 69,000 | 69,000
平均重量 (lbs): 50,050 | 50,050 | 50,050
最大長さ (in): 158 | 158 | 158
公称幅 (in): 185 | 185 | 185
クランク中心線 (in): 21 | 21 | 21

技術概要

• シリーズ/モデル: KBC, KBD, KBF（2/4/6投構成）。
• 駆動: 電動機または天然ガスエンジン。
• ストロークオプション: 7.0 in（KBC）、6.0 in（KBD）、5.0 in（KBF）。
• 主要寸法と荷重: ロッド径 2.5 in、ロッド合計荷重 132,000 lbs、公称幅 185 in、クランク中心線 21 in。
• 設計の要点: 非金属シールを備えたプレート式バルブ、鍛造鋼クランクシャフト、KBスタイルガイド、モジュラーシリンダ、Ariel 7 ソフトウェアによるモデリング。
