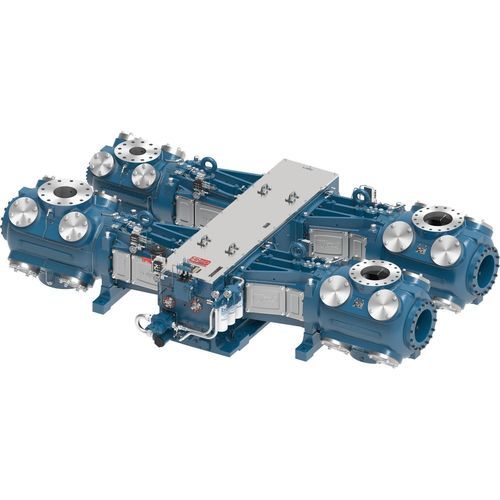

往復コンプレッサー KBK

自然ガス気体電動

概要
Ariel 製の KBK および KBT は、石油・ガス現場での連続運転を目的に設計された往復式（レシプロ）ガスコンプレッサーです。モジュラー式のシリンダーオプションと補強された内部部品により、標準的および特殊な用途での運用が可能です。

性能表
2 Throw
定格出力: KBK 1,840 — KBT 1,840 BHP
行程 (in): KBK 6 — KBT 5
最大回転数: KBK 1,200 — KBT 1,500 rpm
ピストンスピード: KBK 1,200 — KBT 1,250
ロッド径 (in): KBK 2.0 — KBT 2.0
ロッド合計荷重 (lbs): KBK 92,000 — KBT 92,000
張力 (lbs): KBK 46,000 — KBT 46,000
圧縮 (lbs): KBK 50,000 — KBT 50,000
平均重量 (lbs): KBK 11,500 — KBT 11,500
最大長さ (in): KBK 58 — KBT 58
公称幅 (in): KBK 169 — KBT 169
クランク中心線 (in): KBK 17 — KBT 17

4 Throw
定格出力: KBK 3,680 — KBT 3,680 BHP
行程 (in): KBK 6 — KBT 5
最大回転数: KBK 1,200 — KBT 1,500 rpm
ピストンスピード: KBK 1,200 — KBT 1,250
ロッド径 (in): KBK 2.0 — KBT 2.0
ロッド合計荷重 (lbs): KBK 92,000 — KBT 92,000
張力 (lbs): KBK 46,000 — KBT 46,000
圧縮 (lbs): KBK 50,000 — KBT 50,000
平均重量 (lbs): KBK 22,500 — KBT 22,500
最大長さ (in): KBK 101 — KBT 101
公称幅 (in): KBK 169 — KBT 169
クランク中心線 (in): KBK 17 — KBT 17

6 Throw
定格出力: KBK 5,520 — KBT 5,520 BHP
行程 (in): KBK 6 — KBT 5
最大回転数: KBK 1,200 — KBT 1,500 rpm
ピストンスピード: KBK 1,200 — KBT 1,250
ロッド径 (in): KBK 2.0 — KBT 2.0
ロッド合計荷重 (lbs): KBK 92,000 — KBT 92,000
張力 (lbs): KBK 46,000 — KBT 46,000
圧縮 (lbs): KBK 50,000 — KBT 50,000
平均重量 (lbs): KBK 35,500 — KBT 35,500
最大長さ (in): KBK 147 — KBT 147
公称幅 (in): KBK 169 — KBT 169
クランク中心線 (in): KBK 17 — KBT 17

製品の特長

• 高強度ボルト接合：荷重のかかる接合部にはグレード8ボルトを採用し、バルブキャップには疲労に強い専用ボルトを使用して接合部の信頼性を確保します。
• 強固なコンロッド：4本ボルトの鍛造スチール製コンロッド、重断面のI形状で長寿命を実現します。
• 堅牢なクロスヘッド：一体成形のクロスヘッドに硬化・研磨済みのピンを装備し、上下への全圧潤滑で摩耗を最小限に抑えます。
• 革新的なシリンダー：幅広い圧力範囲で信頼性の高い動作を実現するバランスされたバルブを備えた多用途シリンダー。複数の構成で組み合わせ可能です。Ariel 7 性能ソフトウェアを用いて構成の設計・モデリングを行います。

材料

• 灰色鋳鉄クランクケース：鍛造スチール製クランクシャフト、灰色鋳鉄製クロスヘッドガイド、青銅製スラストベアリング、トライメタル主軸受。
• 球状黒鉛鋳鉄クロスヘッド：合金鋼製クロスヘッドピン。
• 鍛造スチール製コンロッド：青銅製クロスヘッドピンブッシュ、トライメタル製コンロッド軸受、グレード8の高強度ボルト。

技術仕様

• モデル: KBK / KBT。
• 総出力能力: 最大 5,520 BHP（6 Throw 構成）。
• 利用可能構成: 2 Throw、4 Throw、6 Throw。
• 行程オプション: KBK 6 in、KBT 5 in。
• 最大回転数: KBK 1,200 rpm；KBT 1,500 rpm。
• ピストンスピード: KBK 1,200；KBT 1,250。
• ロッド径: 2.0 in（KBK/KBT 共通）。
• ロッド合計荷重: 92,000 lbs。
• 張力/圧縮: 張力 46,000 lbs / 圧縮 50,000 lbs。
• 構成別平均重量: 2 Throw 11,500 lbs；4 Throw 22,500 lbs；6 Throw 35,500 lbs。
• 構成別最大長さ: 2 Throw 58 in；4 Throw 101 in；6 Throw 147 in。
• 公称幅: 169 in。
• クランク中心線: 17 in。
