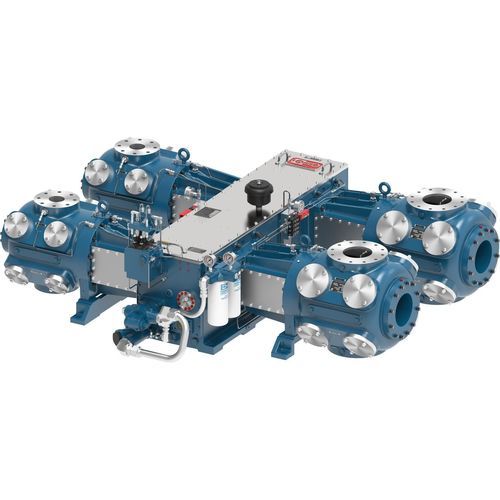

往復コンプレッサー JGJ

ピストン式自然ガス電動

概要
ArielのJGJは、中型フレームの分離型往復圧縮機で、適度な生産量の井戸におけるガス集積および燃料ガスのブーストに適しています。短ストロークの高回転でコンパクトに出力を発揮し、サイズに対して高いロッド荷重を提供します。

用途

• 燃料ガスのブースト
• 油井でのガス収集
• 電動機または天然ガスエンジン駆動の設置

製品特長

• 高効率バルブ：プレート式バルブを現代の回転数向けに設計し、標準で非金属シールを採用、弁速度を抑える選定を実施。
• 精密ベアリングシェル：メインおよびコネクティングロッドのトリメタルベアリングを厳密な公差で加工。
• 剛性のあるコネクティングロッド：鍛造鋼製の4ボルトI断面で高いロッド荷重に対応。

材料

• 灰色鋳鉄クランクケース：鍛造鋼クランクシャフト、灰色鋳鉄クロスヘッドガイド、青銅スラストベアリング、トリメタルメインベアリング。
• 球状黒鉛鋳鉄クロスヘッド：合金鋼製クロスヘッドピン。
• 鍛造鋼コネクティングロッド：青銅クロスヘッドピンブッシュ、トリメタルコネクティングロッドベアリング、グレード8ストレスボルト。

シリンダーと構成
Arielは幅広い圧力範囲で使用できる多用途なシリンダー設計を提供しており、必要な流量と圧力を満たすために多数の組み合わせが可能です。Ariel 7 Performance Softwareを用いて現場向けのコンプレッサ構成をモデル化・選定します。

技術データ — 構成 2
JGJ — 定格出力: 620
ストローク (in): 3.5
最大回転数: 1,800
ピストンスピード: 1,050
ロッド径 (in): 1.5
総ロッド荷重 (lbs): 42,000
張力 (lbs): 21,000
圧縮 (lbs): 23,000
平均重量 (lbs): 4,800
最大長さ (in): 41
公称幅 (in): 104
クランク中心線 (in): 12

技術データ — 構成 4
JGJ — 定格出力: 1,240
ストローク (in): 3.5
最大回転数: 1,800
ピストンスピード: 1,050
ロッド径 (in): 1.5
総ロッド荷重 (lbs): 42,000
張力 (lbs): 21,000
圧縮 (lbs): 23,000
平均重量 (lbs): 9,600
最大長さ (in): 78
公称幅 (in): 104
クランク中心線 (in): 12

技術データ — 構成 6
JGJ — 定格出力: 1,860
ストローク (in): 3.5
最大回転数: 1,800
ピストンスピード: 1,050
ロッド径 (in): 1.5
総ロッド荷重 (lbs): 42,000
張力 (lbs): 21,000
圧縮 (lbs): 23,000
平均重量 (lbs): 14,400
最大長さ (in): 108
公称幅 (in): 104
クランク中心線 (in): 12

技術仕様

• モデル / 表示名: JGJ
• 構成オプション: 2、4、6 throws
• 定格出力 (2 / 4 / 6): 620 / 1,240 / 1,860
• ストローク: 3.5 in
• 最大回転数: 1,800 rpm
• ピストンスピード: 1,050（表示単位）
• ロッド径: 1.5 in
• 総ロッド荷重: 42,000 lbs
• 張力: 21,000 lbs
• 圧縮: 23,000 lbs
• 平均重量 (2 / 4 / 6): 4,800 lbs / 9,600 lbs / 14,400 lbs
• 最大長さ (2 / 4 / 6): 41 in / 78 in / 108 in
• 公称幅: 104 in
• クランク中心線: 12 in
• 材料: 灰色鋳鉄クランクケース、鍛造鋼クランクシャフト、球状黒鉛クロスヘッド、鍛造鋼コネクティングロッド、トリメタルベアリング、青銅ブッシュ
