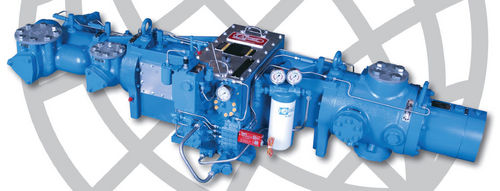

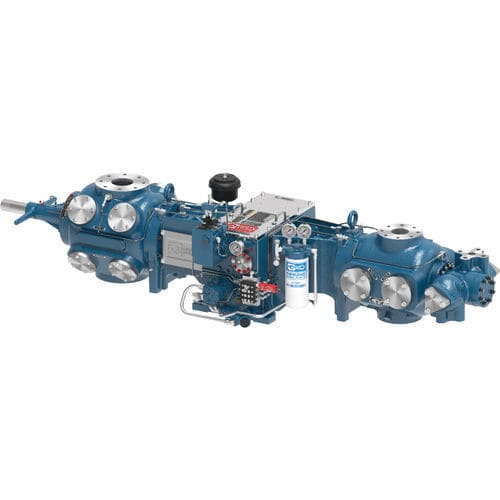

ガスコンプレッサー ユニット JGP

ピストン式多段

概要
Ariel JGM および JGP は、集気（gathering）、ガスリフト、CNG 用途向けに設計されたコンパクトな往復動（ピストン）式圧縮機です。多様な高回転エンジンと組み合わせて使用でき、最大で 170 BHP を処理します。1ストロークおよび2ストロークのフレーム構成があり、豊富なシリンダーライブラリにより最大4段の圧縮が可能です。

用途

• ウェルヘッド圧縮およびフィールドガス収集
• ガスリフトシステムおよびアップストリームのガス処理
• 小〜中規模の CNG 圧縮フリート

製品の特長

• 堅牢なクロスヘッド：一体型クロスヘッド、焼入れ・研削加工された鋼製ピン、上下への全圧潤滑で摩耗を最小化。
• 汎用のアンローディング装置：ほとんどのシリンダーで手動式ヘッドエンド可変容積クリアランスポケット（VVCP）を使用可能；一部用途向けに空気式吸気弁アンローダーを提供。
• 高効率オイルフィルター：バイパス無しのスピンオン式オイルフィルター（公称 5 ミクロン、絶対 17 ミクロン）。
• 革新的なシリンダー設計：広い圧力範囲で使用可能な多用途シリンダーで、多数の構成を組み合わせて所望の容積・圧力を実現；Ariel 7 ソフトウェアでモデル化・設計。

材料

• 灰色鋳鉄クランクケース：鍛造鋼クランクシャフト、灰色鋳鉄クロスヘッドガイド、三元金属主軸受。
• 灰色鋳鉄クロスヘッド：合金鋼クロスヘッドピン。
• 延性鋳鉄コンロッド：ブロンズ製クロスヘッドピンブッシュ、三元金属コンロッドベアリング、グレード8テンションボルト。

技術データ — 1 ストローク
JGM | JGP
定格出力: 85 | 85
行程 (in): 3.5 | 3.0
最大回転数: 1,500 | 1,800
ピストンスピード: 875 | 900
ロッド直径 (in): 1.125 | 1.125
総ロッド荷重 (lbs): 12,000 | 12,000
引張 (lbs): 6,000 | 6,000
圧縮 (lbs): 7,000 | 7,000
平均重量 (lbs): 1,400 | 1,400
最大長 (in): 37 | 37
公称幅 (in): 62 | 62
クランク中心線 (in): 9.25 | 9.25

技術データ — 2 ストローク
JGM | JGP
定格出力: 170 | 170
行程 (in): 3.5 | 3.0
最大回転数: 1,500 | 1,800
ピストンスピード: 875 | 900
ロッド直径 (in): 1.125 | 1.125
総ロッド荷重 (lbs): 12,000 | 12,000
引張 (lbs): 6,000 | 6,000
圧縮 (lbs): 7,000 | 7,000
平均重量 (lbs): 2,200 | 2,200
最大長 (in): 34 | 34
公称幅 (in): 83 | 83
クランク中心線 (in): 9.25 | 9.25

追加情報
小型ラインのコンパクトフレームは、多様な高回転エンジンと組み合わせるよう設計されています。シリンダーライブラリにより最大4段の圧縮が可能です。詳細な構成・発注情報は製品仕様書をご参照ください。

仕様

• 最大定格出力: 構成により最大 170 BHP
• フレーム構成: 1ストロークおよび2ストローク
• 行程オプション: 3.5 in (JGM) および 3.0 in (JGP)
• 最大回転数: 構成により最大 1,800 RPM
• ピストンスピード: 875–900（メーカー表）
• ロッド直径: 1.125 in；総ロッド荷重: 12,000 lbs
• 平均重量: 1,400 lbs（1ストローク）および 2,200 lbs（2ストローク）構成により異なる
• クランク中心線: 9.25 in
• オイルろ過: スピンオンフィルター 5 ミクロン公称 / 17 ミクロン絶対
