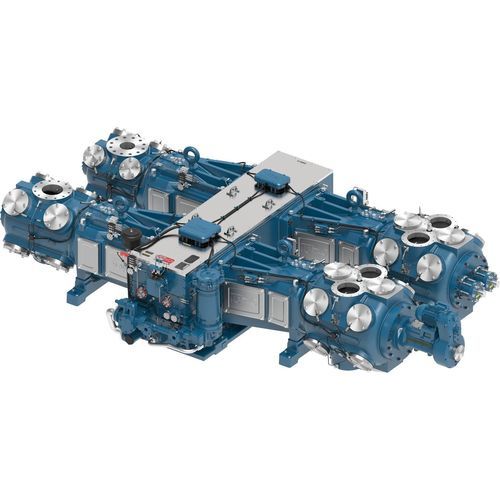

往復コンプレッサー KBC

ピストン式プロセスガス自然ガス

概要
KBC/KBD/KBFはArielの大型フレーム中速往復圧縮機で、電動機または天然ガスエンジンと組み合わせて使用する設計です。高出力・大容量の圧縮プロジェクト向けに設計されており、天然ガスの集積・処理、パイプライン輸送・貯蔵、プロセス・産業ガス、炭素回収などの用途に適しています。コンパクトなフットプリントで高い出力密度を実現し、振動を低減するとともに運用性と保守性の向上を図っています。

製品の特長

• 高効率バルブ: 近代的な回転数に最適化されたプレート式バルブを採用し、非金属シールを標準装備；低バルブ速度基準に合わせたバルブ選定。
• 重負荷用クランクシャフト: Ariel製の鍛造鋼製クランクシャフトを精密加工し、インテグラルカウンターウェイトを装着。
• 改良されたガイド支持: スルーボルト式の堅牢なKBスタイル傾斜ガイドにより剛性と強度を向上。
• 汎用シリンダ: 広範な圧力範囲で使用可能なシリンダで、多数の構成に組み合わせ可能；Ariel 7ソフトウェアで設計・モデリング。

材料

• 灰色鋳鉄クランクケース: 鍛造鋼クランクシャフト、灰色鋳鉄製クロスヘッドガイド、青銅スラストベアリング、トリメタルメインベアリング。
• ダクタイル鋳鉄クロスヘッド: 合金鋼製クロスヘッドピン。
• 鍛造鋼コネクティングロッド: 青銅製クロスヘッドピンブッシュ、トリメタルコンロッドベアリング、グレード8テンションボルト。

技術データ — 2-throw
KBC | KBD | KBF
定格出力 (BHP): 2,400 | 2,400 | 2,400
ストローク (in): 7.0 | 6.0 | 5.0
最大回転数: 1,000 | 1,200 | 1,400
ピストンスピード (FPM): 1,167 | 1,200 | 1,167
ロッド径 (in): 2.5 | 2.5 | 2.5
合計ロッド荷重 (lbs): 132,000 | 132,000 | 132,000
張力 (lbs): 66,000 | 66,000 | 66,000
圧縮 (lbs): 69,000 | 69,000 | 69,000
平均重量 (lbs): 16,300 | 16,300 | 16,300
最大長さ (in): 64 | 64 | 64
公称幅 (in): 185 | 185 | 185
クランク中心線 (in): 21 | 21 | 21

技術データ — 4-throw
KBC | KBD | KBF
定格出力 (BHP): 4,800 | 4,800 | 4,800
ストローク (in): 7.0 | 6.0 | 5.0
最大回転数: 1,000 | 1,200 | 1,400
ピストンスピード (FPM): 1,167 | 1,200 | 1,167
ロッド径 (in): 2.5 | 2.5 | 2.5
合計ロッド荷重 (lbs): 132,000 | 132,000 | 132,000
張力 (lbs): 66,000 | 66,000 | 66,000
圧縮 (lbs): 69,000 | 69,000 | 69,000
平均重量 (lbs): 33,600 | 33,600 | 33,600
最大長さ (in): 115 | 115 | 115
公称幅 (in): 185 | 185 | 185
クランク中心線 (in): 21 | 21 | 21

技術データ — 6-throw
KBC | KBD | KBF
定格出力 (BHP): 7,200 | 7,200 | 7,200
ストローク (in): 7.0 | 6.0 | 5.0
最大回転数: 1,000 | 1,200 | 1,400
ピストンスピード (FPM): 1,167 | 1,200 | 1,167
ロッド径 (in): 2.5 | 2.5 | 2.5
合計ロッド荷重 (lbs): 132,000 | 132,000 | 132,000
張力 (lbs): 66,000 | 66,000 | 66,000
圧縮 (lbs): 69,000 | 69,000 | 69,000
平均重量 (lbs): 50,050 | 50,050 | 50,050
最大長さ (in): 158 | 158 | 158
公称幅 (in): 185 | 185 | 185
クランク中心線 (in): 21 | 21 | 21

技術仕様

• ブランド: Ariel
• 型式: KBC / KBD / KBF（大型フレーム・中速往復圧縮機）
• 出力能力: 2,400 BHP（2-throw）、4,800 BHP（4-throw）、7,200 BHP（6-throw）
• 代表的な用途: 天然ガスの集積・処理、パイプライン輸送・貯蔵、プロセス/産業ガス、炭素回収
• バルブ形式: プレート式バルブ（非金属シール標準）
• 材料: 灰色鋳鉄クランクケース、ダクタイル鋳鉄クロスヘッド、鍛造鋼コネクティングロッド
• クランク中心線: 21 in
• 公称幅: 185 in
