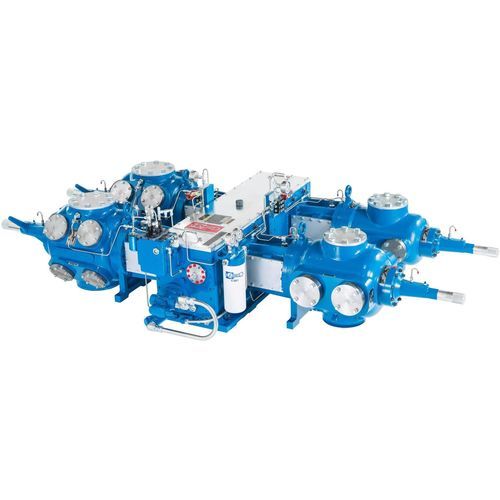

ガスコンプレッサー ユニット JG

ピストン式固定式正圧

概要

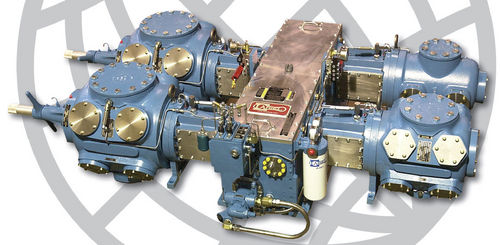

中型の駆動機指定分離式往復圧縮機であるAriel JG／JGAは、フィールドでのガス回収用に設計され、燃料ガスのブースト（コージェン）、アンダーバランスドリリング（UBD）、CNG用途にも適しています。通常は電動機や天然ガスエンジンと組み合わせて使用されます。定期的かつ最小限のメンテナンスにより、長期にわたる継続稼働が可能です。

用途

• 現場でのガス回収
• 燃料ガスのブースト／コージェン
• ガスリフトおよびアンダーバランスドリリング（UBD）
• 圧縮天然ガス（CNG）用途

主な特長

• フレーム：鋳鉄製ベース、サービスアクセスを考慮した取り外し可能な軽量アルミ製トップカバー
• オイルろ過：ねじ込み式高効率フィルタ（公称 5 µm / 絶対 17 µm）
• ピストンおよびロッド：グレー鋳鉄または耐摩耗鋼ピストン、精密加工された合金鋼ピストンロッド、クロスヘッドナットによる締め付け固定、ロールねじはロッド径より1/4インチ小さく加工され取り付けを容易に
• 多用途シリンダ：広範な圧力範囲で使用可能で、所要の流量・圧力を満たすために多様な組合せが可能

材料

• フレーム：グレー鋳鉄；クランクシャフト：鍛造鋼；クロスヘッドガイド：グレー鋳鉄；主軸受：トリメタル
• クロスヘッド：ダクタイル鋳鉄；クロスヘッドピン：合金鋼
• コンロッド：鍛造鋼；ピンブッシュ：青銅；コンロッド軸受：トリメタル；テンションボルト：グレード8

代表的な仕様

• 代表的用途：ガス回収、燃料ガスのブースト、ガスリフト、UBD、CNG
• フレーム構成：2列、4列、6列
• 構成別出力範囲：252〜840 HP（188〜626 kW）
• 利用可能なストローク：3.5 in および 3.0 in（モデル依存）
• 最大回転数：最大 1,800 rpm
• 最大ピストンスピード：最大 900 ft/min
• 標準ロッド径：1.125 in（29 mm）
• 公表されているロッド総荷重：最大 20,000 lb（約 89 kN）
• 概算重量：構成により約 2,200 lb（約 998 kg）〜 7,600 lb（約 3,447 kg）
• 標準パッケージ幅：80 in（2,032 mm）；クランク中心高：10.25 in（260 mm）
• オイルフィルタ：ねじ込み式、5 µm 公称 / 17 µm 絶対
