往復コンプレッサー JGR

ピストン式自然ガス電動

製品概要

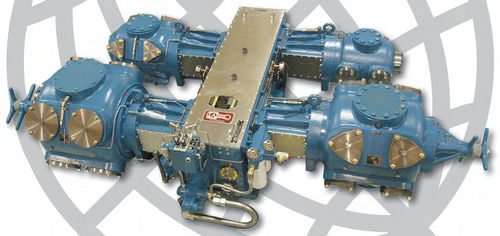

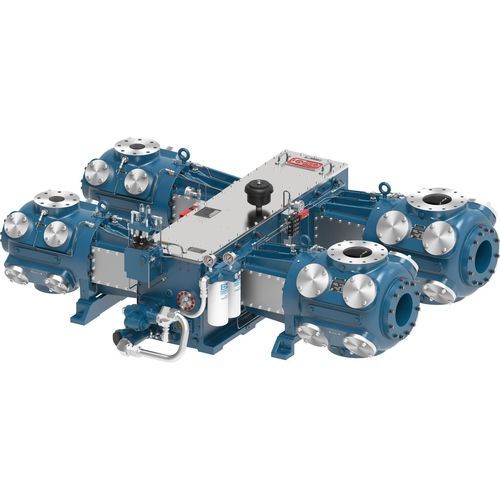

Ariel JGRは中型の分離式往復圧縮機で、中程度の生産性を持つ井戸での現場ガス収集向けに設計されています。電動機や天然ガスエンジンとの組み合わせが容易で、最大860 BHPまでの構成が可能です。JGRは通常の集積井や分散型集積システムの主要コンプレッサとして使用されます。

技術データ — 2-throw
モデル: JGR
定格出力: 430 BHP
ストローク: 4.25 in
最大回転数: 1,200 rpm
ピストンスピード: 850（表記通り）
ロッド径: 1.5 in
総ロッド荷重: 32,000 lbs
引張荷重: 16,000 lbs
圧縮荷重: 20,000 lbs
平均重量: 4,800 lbs
最大長さ: 41 in
公称幅: 104 in
クランク中心線: 12 in

技術データ — 4-throw
モデル: JGR
定格出力: 860 BHP
ストローク: 4.25 in
最大回転数: 1,200 rpm
ピストンスピード: 850（表記通り）
ロッド径: 1.5 in
総ロッド荷重: 32,000 lbs
引張荷重: 16,000 lbs
圧縮荷重: 20,000 lbs
平均重量: 9,600 lbs
最大長さ: 78 in
公称幅: 104 in
クランク中心線: 12 in

製品特徴
全圧力潤滑
フレーム駆動の潤滑油ポンプが冷却油を全流量オイルフィルタを通してフレームの可動部へ供給します。ディバイダーブロック方式によりシリンダーボアとロッドパッキンへ定量の油を供給します。

高耐久クランクシャフト
クランクシャフトは鍛造鋼で精密加工され、JGRフレーム向けにAriel Corporation製の一体型カウンターウェイトが組み合わされています。

高耐力ボルト
荷重がかかる継手にはグレード8のボルトを使用し、バルブキャップには疲労対策ボルトを採用することでフレーム全体の確実な締結を確保します。

革新的なシリンダー
Arielのシリンダーは広い圧力範囲で使用可能で、信頼性と性能のバランスを取るバルブを採用しています。各フレームサイズに対してシリンダーの選択肢が利用可能な馬力とロッド荷重を最大限に活用します。シリンダーは多数の組み合わせが可能で、Ariel 7性能ソフトウェアを用いて構成のモデリングと設計が行われます。

材料

• 灰色鋳鉄クランクケース：鍛造鋼クランクシャフト、灰色鋳鉄クロスヘッドガイド、トリメタル主軸受
• 延性鋳鉄クロスヘッド：合金鋼製クロスヘッドピン

• 鍛造鋼コンロッド：ブロンズクロスヘッドピンブッシュ、トリメタルコンロッドベアリング、グレード8応力ボルト

追加画像および組立図
小型フレームの分解図および部品組立図により、フレーム、クロスヘッドおよびコンロッドの構造を示します。

技術仕様

• 製品：Ariel JGR（中型分離式往復圧縮機）
• 用途：中程度の生産井での現場ガス収集；電動機および天然ガスエンジンとの適合
• 利用可能構成：最大860 BHP
• 2-throw — 定格出力：430 BHP；ストローク：4.25 in；最大回転数：1,200 rpm；ピストンスピード：850；ロッド径：1.5 in；総ロッド荷重：32,000 lbs；引張荷重：16,000 lbs；圧縮荷重：20,000 lbs；平均重量：4,800 lbs；最大長さ：41 in；公称幅：104 in；クランク中心線：12 in
• 4-throw — 定格出力：860 BHP；ストローク：4.25 in；最大回転数：1,200 rpm；ピストンスピード：850；ロッド径：1.5 in；総ロッド荷重：32,000 lbs；引張荷重：16,000 lbs；圧縮荷重：20,000 lbs；平均重量：9,600 lbs；最大長さ：78 in；公称幅：104 in；クランク中心線：12 in
