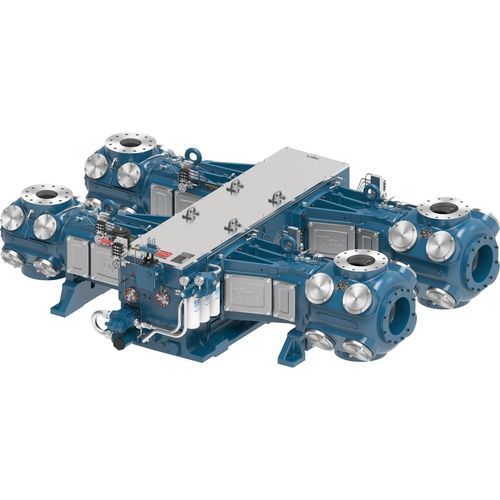

往復コンプレッサー KBE

自然ガス電動据え置き型

概要
Ariel KBEは、天然ガス収集および圧縮リース市場の要件を満たすよう設計、製造、サポートされたミッドラインの分離型往復圧縮機です。2投または4投のフレーム設計で複数のシリンダー構成が選択可能で、KBスタイルのロッド荷重と剛性、Eスタイルシリンダーのコストメリットを組み合わせています。強度と汎用性により、契約圧縮フリートに適しています。

製品の特徴

• ヘビーデューティーなクランクシャフト：Arielが特注で製造する鍛造鋼の精密加工クランクシャフト（一体型カウンターウェイト付）。
• フルプレッシャー潤滑：フレーム駆動の潤滑油ポンプが冷却油をフルフロー油フィルター経由でフレームの全可動部に供給。ディバイダーブロックがシリンダーとロッドパッキンへ適量の油を供給します。
• 頑強なクランクケース：リブの多い高強度グレイアイアン鋳造ベースと、Arielの着脱式軽量アルミニウムトップカバーにより長寿命で保守時のアクセスが容易です。
• 革新的なシリンダー：信頼性と性能のバランスを取るバルブを用い、広い圧力範囲で使用できる汎用性の高いシリンダー。Ariel 7 Performance Softwareでモデル化され、何百もの構成で組合せ可能です。

材質

• グレイアイアンクランクケース：鍛造鋼クランクシャフト、グレイアイアン製クロスヘッドガイド、ブロンズ製スラストベアリング、トリメタルメインベアリング。
• ダクタイルアイアンクロスヘッド：合金鋼製クロスヘッドピン。
• 鍛造鋼コンロッド：ブロンズ製クロスヘッドピンブッシュ、トリメタルコンロッドベアリング、グレード8ボルト。

2投 — 主要データ
KBE
定格出力: 1,300
ストローク (in): 5 (127 mm)
最大回転数: 1,500
ピストンスピード: 1,167
ロッド径 (in): 2.0 (51 mm)
総ロッド荷重 (lbs): 74,000
引張 (lbs): 37,000
圧縮 (lbs): 40,000
平均重量 (lbs): 7,400
最大長さ (in): 58 (1,473 mm)
公称幅 (in): 169 (4,293 mm)
クランク中心高 (in): 17 (432 mm)

4投 — 主要データ
KBE
定格出力: 2,600
ストローク (in): 5 (127 mm)
最大回転数: 1,500
ピストンスピード: 1,167
ロッド径 (in): 2.0 (51 mm)
総ロッド荷重 (lbs): 74,000
引張 (lbs): 37,000
圧縮 (lbs): 40,000
平均重量 (lbs): 17,000
最大長さ (in): 101 (2,565 mm)
公称幅 (in): 169 (4,293 mm)
クランク中心高 (in): 17 (432 mm)

追加情報
対象用途: 天然ガス収集および圧縮リース市場。2投または4投フレームで複数のシリンダー構成を提供。

技術仕様

• 型式: KBE
• タイプ: 分離型往復圧縮機、ミッドライン
• フレーム構成: 2投および4投
• 定格出力 (2投): 1,300
• 定格出力 (4投): 2,600
• ストローク: 5 in (127 mm)
• 最大回転数: 1,500
• ピストンスピード: 1,167
• ロッド径: 2.0 in (51 mm)
• 総ロッド荷重: 74,000 lbs (329 kN)
• 引張: 37,000 lbs (165 kN)
• 圧縮: 40,000 lbs (178 kN)
• 平均重量 (2投): 7,400 lbs (3,357 kg)
• 平均重量 (4投): 17,000 lbs (7,711 kg)
• 最大長さ: 58 in (2投) / 101 in (4投)
• 公称幅: 169 in (4,293 mm)
• クランク中心高: 17 in (432 mm)
• クランクシャフト: 鍛造鋼、精密加工、対向重り一体型
• 潤滑: フレーム駆動式潤滑油ポンプ、フルフローオイルフィルター、ディバイダーブロックによるシリンダー給油
• クランクケース: グレイアイアン鋳造ベース、着脱式アルミトップカバー
