往復コンプレッサー KBD

プロセスガス自然ガス二酸化炭素

概要

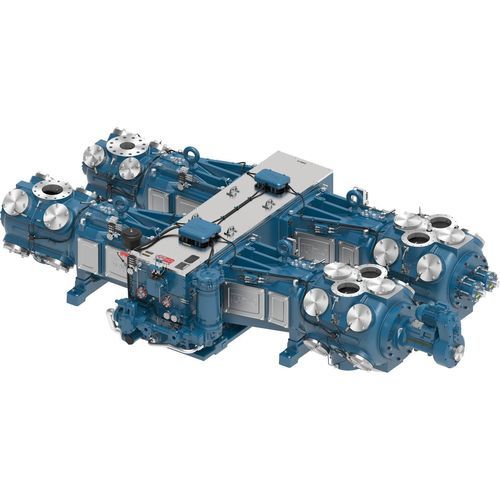

KBC/KBD/KBF は、電動機または天然ガスエンジンと組み合わせることを想定した Ariel の大型フレーム中速往復圧縮機です。天然ガスの収集、処理、パイプライン輸送・貯蔵、プロセス・産業用ガス、炭素回収など、大容量圧縮プロジェクトに適しています。2、4、6 throw の構成があり、それぞれ標準能力は約 2,400、4,800、7,200 BHP です。堅牢な設計により高い出力密度と低振動をコンパクトな設置面積で実現し、操作性と保守性の向上が所有者/操作者に利点を提供します。

製品の特徴
プレート型バルブは現代の回転速度に合わせて設計され、標準で非金属シールを使用します。バルブは確立された低弁速基準に適合するよう選定されます。

重負荷用クランクシャフト
圧縮機には Ariel Corporation 製の鍛造鋼製、精密加工されたクランクシャフト（インテグラルカウンターウェイト付）が採用されています。

ガイド支持部の再設計
貫通ボルトで固定する堅牢な「KB スタイル」傾斜ガイドは、強度と剛性を高めるために再設計されています。

材料

• 灰色鋳鉄製クランクケース：鍛造鋼クランクシャフト、灰色鋳鉄のクロスヘッドガイド、青銅スラストベアリング、トリメタル主軸受
• ダクタイル鋳鉄製クロスヘッド：合金鋼製クロスヘッドピン
• 鍛造鋼製コンロッド：青銅製クロスヘッドピンブッシュ、トリメタルコンロッドベアリング、グレード8ストレスボルト

革新的なシリンダー
Ariel のシリンダーは、信頼性と性能のバランスが取れたバルブを採用することで広い圧力範囲で安定稼働します。各フレームに対応するシリンダーオプションはフレームの出力とロッド荷重能力を最大限に活用でき、数百の構成で組み合わせて必要な流量と圧力を実現できます。Ariel 7 Performance Software により、エンジニアは特定用途向けの圧縮機構成をモデリング・設計したり、既存設備を複製したり新規設計を行えます。

技術表
2 Throw (KBC / KBD / KBF)
KBC | KBD | KBF
定格出力 (BHP): 2,400 | 2,400 | 2,400
ストローク (in): 7.0 | 6.0 | 5.0
最大回転数: 1,000 | 1,200 | 1,400
ピストンスピード (FPM): 1,167 | 1,200 | 1,167
ロッド径 (in): 2.5 | 2.5 | 2.5
ロッド総荷重 (lbs): 132,000 | 132,000 | 132,000
引張 (lbs): 66,000 | 66,000 | 66,000
圧縮 (lbs): 69,000 | 69,000 | 69,000
平均重量 (lbs): 16,300 | 16,300 | 16,300
最大長さ (in): 64 | 64 | 64
標準幅 (in): 185 | 185 | 185
クランク中心線 (in): 21 | 21 | 21

4 Throw (KBC / KBD / KBF)
KBC | KBD | KBF
定格出力 (BHP): 4,800 | 4,800 | 4,800
ストローク (in): 7.0 | 6.0 | 5.0
最大回転数: 1,000 | 1,200 | 1,400
ピストンスピード (FPM): 1,167 | 1,200 | 1,167
ロッド径 (in): 2.5 | 2.5 | 2.5
ロッド総荷重 (lbs): 132,000 | 132,000 | 132,000
引張 (lbs): 66,000 | 66,000 | 66,000
圧縮 (lbs): 69,000 | 69,000 | 69,000
平均重量 (lbs): 33,600 | 33,600 | 33,600
最大長さ (in): 115 | 115 | 115
標準幅 (in): 185 | 185 | 185
クランク中心線 (in): 21 | 21 | 21

6 Throw (KBC / KBD / KBF)
KBC | KBD | KBF
定格出力 (BHP): 7,200 | 7,200 | 7,200
ストローク (in): 7.0 | 6.0 | 5.0
最大回転数: 1,000 | 1,200 | 1,400
ピストンスピード (FPM): 1,167 | 1,200 | 1,167
ロッド径 (in): 2.5 | 2.5 | 2.5
ロッド総荷重 (lbs): 132,000 | 132,000 | 132,000
引張 (lbs): 66,000 | 66,000 | 66,000
圧縮 (lbs): 69,000 | 69,000 | 69,000
平均重量 (lbs): 50,050 | 50,050 | 50,050
最大長さ (in): 158 | 158 | 158
標準幅 (in): 185 | 185 | 185
クランク中心線 (in): 21 | 21 | 21

特性 / 技術仕様

• シリーズ: KBC / KBD / KBF
• 用途: 電動機または内燃機関用の中速往復圧縮機
• 設計出力（throwにより）: 2,400 BHP（2-throw）、4,800 BHP（4-throw）、7,200 BHP（6-throw）
• ストローク: KBC 7.0" / KBD 6.0" / KBF 5.0"
• 最大回転数: KBC 1000 rpm / KBD 1200 rpm / KBF 1400 rpm
• ロッド径: 2.5 in
• ロッド総荷重: 132,000 lbs；引張: 66,000 lbs；圧縮: 69,000 lbs
• 平均重量（目安）: 約 16,300 / 33,600 / 50,050 lbs（2/4/6-throw）
• 代表寸法: 最大長さ 64 / 115 / 158 in；標準幅 185 in；クランク中心線 21 in
• 材料: 灰色鋳鉄クランクケース；ダクタイル鋳鉄クロスヘッド；鍛造鋼コンロッド；青銅ベアリング；トリメタルベアリング；グレード8ボルト
