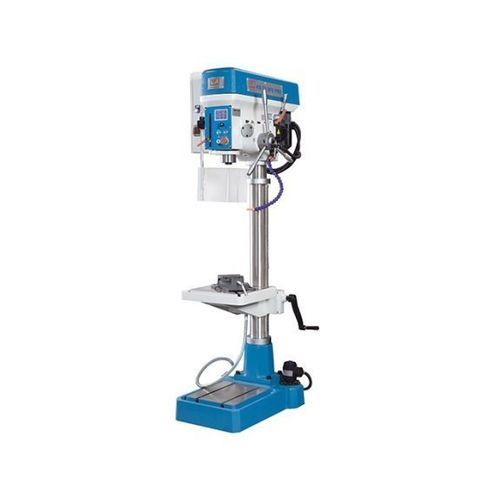

縦型ドリルマシン KB 32 SFV PRO

コラム型ヘビーデューティ用M24

概要
KB SFV Proシリーズのボール盤は、自動送りを備えたコンパクトで頑丈なボール盤の最新モデルです。本機はワークショップや工場での単品加工および手動による量産に適しています。機械は高精度に設計されており、無段変速の駆動はほとんどメンテナンスを必要としません。操作パネルにはカラータッチスクリーンを搭載し、機能や設定に容易にアクセスできます。

主な特徴

• 自動送り
• カラータッチスクリーン
• 自動逆転式タッピング装置

製品詳細

• 単品加工および量産での穴あけ、座ぐり、リaming（拡大加工）、タップ加工に最適
• 剛性確保のための高品質鋳鉄製ベース、コラム、テーブル、ギアヘッド
• モダンな設計と精密な仕上げにより安定した動作を実現
• 斜めT溝付きの重量級研削テーブル
• 研削仕上げの広いベースプレートと並行T溝
• 焼入れ・研磨された主軸および主軸シャフト
• ベルト駆動による堅牢で低メンテナンスの主軸駆動
• マシンベースに統合された冷却装置
• ヘッド内蔵の保護付きLED作業灯
• 連続可変の電子制御主軸送り（クイルフィード）
• 自動送り用の堅牢な機械式深さストッパー
• タッピング機能：設定深さ到達で主軸が自動逆転

作業領域（表）
穴あけ能力：32 mm
ねじ能力（鋼材）：M24
テーブル面：330 mm x 330 mm
クイルストローク：150 mm
コラム径：100 mm
スイング（突出し）：245 mm
主軸先端〜ベース距離：1235 mm
主軸先端〜テーブル距離：800 mm
テーブル耐荷重：50 kg

主軸（表）
回転数範囲（高）：400 rpm - 2250 rpm
回転数範囲（低）：140 rpm - 400 rpm
主軸テーパー：MT3

送り（表）
クイル送り：24 mm/min - 243 mm/min

駆動出力（表）
主軸モーター出力：3 kW
冷却ポンプ出力：0,04 kW

寸法と重量（表）
寸法（長さ x 幅 x 高さ）：0,9 m x 0,6 m x 1,9 m
重量：310 kg

仕様 / 技術仕様

• 型式：KB 32 SFV PRO
• 用途：穴あけ、座ぐり、拡大加工、タップ加工（単品・シリーズ生産）
• 制御：カラータッチスクリーン、主軸回転数および送りの連続調整
• 安定性のための加工鋳鉄部品（ベース、コラム、テーブル、ヘッド）
• 斜めT溝付き研削テーブル
• 焼入れ・研磨された主軸とシャフト
• ベルト駆動の主軸、低メンテナンス
• 電子制御の自動クイル送り（24–243 mm/min）
• 主軸回転数範囲：140–2250 rpm（2段）
• 主電動機出力：3 kW
• 統合型冷却システムおよび保護付きLED作業灯
• 自動逆転式タッピング装置
• テーブル耐荷重：50 kg
• 機械重量：310 kg
