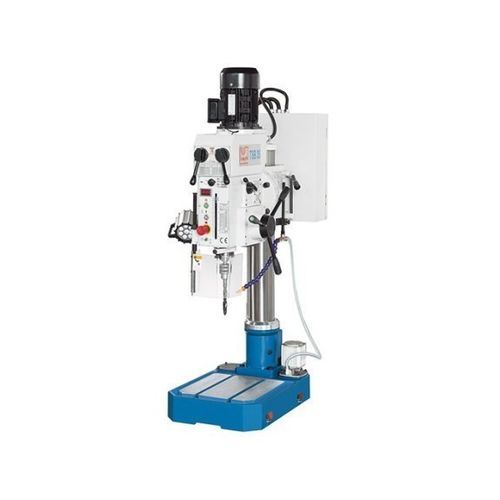

卓上ドリルマシン TSB 35

スチール用可変速度コンパクト

製品説明
TSB 35 は、製缶・鉄骨加工から修理工場まで幅広い作業に対応する、コンパクトで高性能な卓上/立式ボール盤です。主軸にギアボックスを備え高トルクと広い回転数レンジを実現し、ヘッドの傾斜による角度穴あけや、大径穴対応の自動ピノール（自動送り）を備えています。

ハイライト

• 卓上／立式のコンパクト設計
• 角度加工対応のヘッド傾斜機構（±45°）
• 高トルクを確保するギアトランスミッション

製品の詳細

• 穴あけ能力：35 mm
• スロート（到達距離）：320 mm
• 主軸先端〜ベース間距離：645 mm
• 主軸回転数：125 - 3030 rpm（機種により6または12段）
• 主軸取付：MT4
• スピンドルストローク（ピノールストローク）：155 mm
• 自動ピノール送り（3段：0.1 / 0.2 / 0.3 mm/回転）
• 鋳鉄製の剛性ある構造、上下調整可能なヘッド
• T溝付き矩形テーブルと周回クーラント溝
• 回転数デジタル表示、クーラントシステム、タップ機能

標準装備

• ベース（収納スペース付き）
• 保護カバー
• タップ／ネジ切り機能
• LED作業灯
• クーラントシステム
• ドリルチャック
• 工具類
• 取扱説明書

仕様（表）
作業領域
穴あけ能力：35 mm
ねじ立て能力（鋼）：M22
ベース設置面（長さ x 幅）：370 mm x 360 mm
ヘッド上下ストローク：515 mm
主軸先端〜ベース間距離：645 mm
スロート深さ：320 mm
コラム直径：120 mm

主軸
主軸回転数：125 - 3030 rpm
主軸取付：MT4
スピンドルストローク：155 mm

送り
ピノール送り： (3) 0.1 / 0.2 / 0.3 mm/回転

駆動
主駆動モーター定格出力：1.2 kW

寸法と重量
外形寸法（長さ x 幅 x 高さ）：0.81 m x 0.5 m x 1.67 m
重量：340 kg

特長 / 仕様

• 型式：TSB 35
• タイプ：卓上／立式ボール盤
• 穴あけ能力：35 mm
• ねじ立て能力（鋼）：M22
• 主軸回転数：125–3030 rpm（6または12段）
• 主軸取付：MT4
• スピンドルストローク：155 mm
• スロート深さ：320 mm
• 主軸先端〜ベース間距離：645 mm
• コラム直径：120 mm
• ヘッド上下ストローク：515 mm
• ピノール送り：0.1 / 0.2 / 0.3 mm/回転
• モーター出力：1.2 kW
• 寸法：0.81 m x 0.5 m x 1.67 m
• 重量：340 kg
• 標準機能：自動ピノール送り、クーラントシステム、回転数デジタル表示、ヘッド傾斜 ±45°
