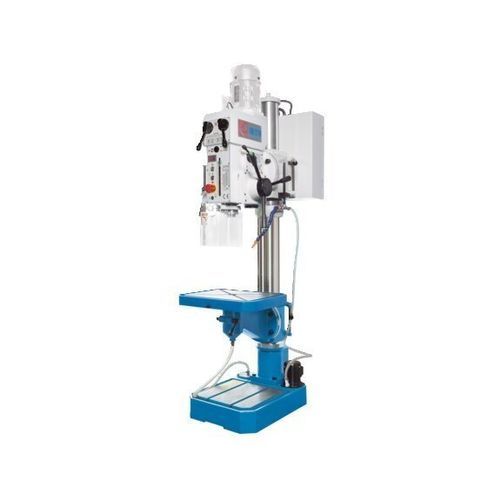

コラム型ドリルマシン SSB 32 Xn

2軸スチール用電動式

製品概要
立型ボール盤 SSB 32 Xn は、修理および生産向けの作業に対応するワークショップ用機械です。厚肉のコラム、段付き主軸駆動および送り用の歯車を備え、大面積の作業領域と汎用のクランプテーブルにより小物から大型の重い部品まで加工できます。

特長

• 角度ドリル用回転テーブル（±45°）
• 3段階の自動送り機能
• 2軸回転を備えたワークテーブルで柔軟なクランプが可能
• 冷却液循環システムを本体に内蔵
• デジタル回転数表示およびLED作業灯

機械フレーム

• 厚肉コラムと大きなオフセットにより作業範囲を拡大
• ハンドクランクでのテーブル高さ調整、両側45°まで回転
• 十字配列のTスロットで多様な治具保持が可能
• テーブルの回転/旋回によりワークやチャックの位置合わせが容易
• 中央の冷却通路により360°以上の継続回転が可能

主軸およびクイル

• 12段の主変速と十分なモータで広い回転域をカバー
• 電気部品は Schneider 製を採用
• 操作パネルに現在の回転数をデジタル表示
• 3段式送り歯車は油浴式で切替が容易
• 送りのON/OFFはクロスハンドルのボタンで電磁クラッチ制御
• クイルストロークは大型目盛で読み取り可能、深さ止めとねじ切り時の自動逆転機能あり
• 工具不要のクイル内打ち出し機能で工具交換を迅速化
• 冷却ポンプとLED作業灯が標準装備

技術仕様（概要）
作業領域：
穴あけ能力：32 mm
ねじ立て能力（鋼）：M 20
テーブル有効面積：500 mm x 420 mm
テーブル手動移動量：490 mm
クイルストローク：160 mm
テーブル傾斜範囲（最大）：±45°
主軸先端〜テーブル表面距離：630 mm
主軸先端〜ベース距離：1.185 mm
スラスト（オフセット）：320 mm
コラム径：120 mm
ヘッド傾斜範囲：±50°
テーブル許容荷重：100 kg

主軸：
主軸取付：4 MT
回転数範囲：125 1/min - 3.030 1/min

送り：
クイル送り：0.1 / 0.2 / 0.3 mm/回

駆動容量：
主軸モータ出力：1.2 kW

寸法・質量：
外形寸法（L x W x H）：0.84 m x 0.5 m x 1.96 m
重量：540 kg

特性 / 技術仕様

• 機種：SSB 32 Xn
• 穴あけ能力：32 mm
• ねじ立て（鋼）：M 20
• テーブル寸法：500 x 420 mm、回転 ±45°
• テーブル移動量：490 mm
• クイルストローク：160 mm
• 送り：0.1 / 0.2 / 0.3 mm/回
• 主軸取付：4 MT、回転数 125–3.030 1/min
• 主モータ：1.2 kW
• 寸法：0.84 x 0.5 x 1.96 m、重量：540 kg
