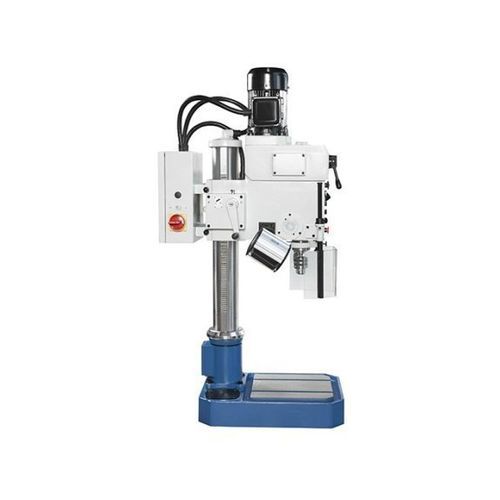

縦型ドリルマシン TSB 25

卓上スチール用可変速度

説明
TSB 卓上ボール盤シリーズは、省スペースで幅広いワークショップ用途に対応する安定した穴あけ性能を提供します。鋼構造作業から修理工場まで対応可能です。主軸に段変速ギアを備え、高トルクかつ広い回転数域を実現しています。角度付きの穴あけには、ボール盤ヘッドの傾斜機能を使用できます。TSB 35 では大径加工向けに自動ピンオンフィードを備えます。

概要

• コンパクトなテーブル設計
• 傾斜可能なヘッドで斜め穴あけが可能
• 高トルクと広い回転数域を実現する段変速機構

作業領域
穴あけ能力: 25 mm
ねじ立て能力（鋼）: M16
ベース設置面積（長さ×幅）: 310 mm x 320 mm
ヘッド垂直移動量: 470 mm
スピンドル先端〜ベース間距離: 650 mm
スロート深さ: 240 mm
コラム直径: 95 mm

主軸
スピンドル回転数: 125 1/min - 2,825 1/min
スピンドル取り付け: MT3
クイルストローク: 110 mm

駆動容量
主駆動モーター定格出力: 0.75 kW

寸法・質量
外形寸法（長さ×幅×高さ）: 0.7 m x 0.41 m x 1.56 m
重量: 220 kg

標準装備

• ベース／スタンド
• 保護カバー
• LED作業灯
• ドリルチャック
• 保守用工具
• 取扱説明書

技術仕様

• 型式: TSB 25
• 種別: 卓上／ボール盤
• 穴あけ能力（鋼）: 25 mm
• ねじ立て能力（鋼）: M16
• スロート深さ: 240 mm
• スピンドル取り付け: MT3
• クイルストローク: 110 mm
• スピンドル回転数範囲: 125–2,825 1/min（6段）
• 主駆動モーター出力: 0.75 kW
• 外形寸法（L×W×H）: 0.7 m × 0.41 m × 1.56 m
• 重量: 220 kg
