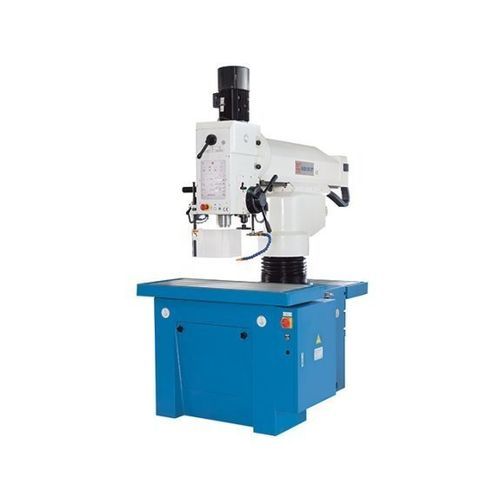

垂直方向ドリルマシン KSR 50 VT

スチール用高精度可変速度

概要
KSRシリーズのラジアルボール盤は工具をワークへ移動させるコンセプトに基づき、高速で柔軟な加工を実現します。KSR 50 VTは電子制御のサーボクイル送りとタッチスクリーン操作を備え、穴あけやねじ切りに適した加工パラメータの選択を支援します。単品加工や小ロット生産、保全、金型・鋼構造物加工に適しています。

ハイライト

• 3つの作業ステーションを備えた独自の操作コンセプト
• タッチスクリーンによる拡張された機能制御
• サーボモータ駆動のクイル送りによる可変で精密な送り
• アームの滑らかで高精度な動きを実現するリニアガイド
• オプションのスイベルテーブルや角度テーブルで拡張可能な大きな作業領域
• タッチスクリーンに3年保証

製品詳細

• テーブル、コラム、上梁、ギアヘッドは厚肉の高品質な鋳鉄製で、剛性と耐久性を確保
• 大きな作業領域は、オプションのスイベルテーブルや角度テーブルで拡張可能
• 上梁（タブレ）は大型のリニアローラガイド上を低メンテナンスで滑らかに移動し、精密な位置決めを実現
• コラムと上梁には油圧クランプを装備し確実に固定可能
• 主軸駆動は2段ギアで、各段で無段変速が可能
• ボーリングヘッドは左右各45°まで回転可能で、斜め穴加工に対応
• 中央給油システムにより保守作業を簡素化

電子制御サーボクイル送り

• サーボモータによりクイル送りを無段階に制御
• 深さストップは電子的に設定され、位置決め精度は±0.1 mm

タッチスクリーン／コントロール

• 全ての機能はタッチスクリーンで制御・表示
• 表示単位は作業者がmmまたはインチで選択可能
• ねじ切りモードでは、設定深さ到達時にクイルが自動的に逆転
• 各種アラーム画面が操作ミスを警告し、稼働状態を表示
• 制御ソフトがドリル径に応じた回転数と送りの推奨値を提示
• 高性能な冷却システムはタッチスクリーンから起動

技術仕様
作業領域
穴あけ能力：50 mm
ねじ切り能力（鋼）：M 32
スロット深さ（スロート）：960 mm
主軸先端〜テーブル面距離：760 mm
ヘッド回転範囲：± 90°
コラム径：220 mm
テーブル作業面：1.200 mm x 505 mm
コラムストローク：400 mm
クイルストローク：200 mm

移動量
上梁移動量：590 mm

主軸
主軸取付：4 MT
主軸回転数（無段変速）：50 1/min - 2.000 1/min

送り
送り速度：1 mm/min - 300 mm/min

駆動出力
主駆動モータ定格：3 kW
高さ調整用モータ定格：1,5 kW
送り用モータ定格：1,26 kW
油圧ポンプ用モータ定格：0,37 kW
冷却ポンプ用モータ定格：0,085 kW

寸法と重量
外形寸法（長さ x 幅 x 高さ）：1,72 m x 1,2 m x 2,25 m
重量：2.740 kg

主要仕様（要約）

• 型式：KSR 50 VT
• 穴あけ能力：50 mm
• ねじ切り能力（鋼）：M32
• スロート深さ：960 mm
• 主軸先端〜テーブル距離：760 mm
• ヘッド回転範囲 ±90°
• コラム径：220 mm
• テーブル作業面：1.200 mm x 505 mm
• 上梁移動量：590 mm
• コラムストローク：400 mm
• クイルストローク：200 mm
• 主軸取付：4 MT
• 主軸回転数：50 - 2.000 1/min（無段変速）
• 送り速度：1 - 300 mm/min
• 主駆動：3 kW
• 外形寸法：1,72 m x 1,2 m x 2,25 m
• 重量：2.740 kg
