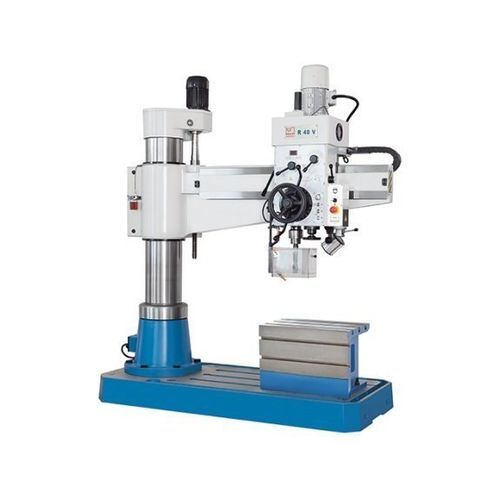

垂直方向ドリルマシン R 40 V

スチール用可変速度ヘビーデューティ用

製品説明
当社のラジアルボール盤シリーズは、鋼や鋳鉄の穴あけ、リーミング、座ぐりに対応する多用途なソリューションです。R 40 Vは長いアームの張り出しと堅牢な鋳物構造により、大型・重量ワークの加工にも適しています。RVシリーズは従来のラジアルボール盤を現代的に進化させたモデルで、15年以上にわたりKNUTHの代表的な機種です。

ハイライト

• デジタル表示付き無段変速主軸
• 多様な締め付けが可能なキューブテーブル
• 高い剛性を確保する鋳物構造
• 操作性に配慮した人間工学的デザイン

製品詳細（機能）

• ベース、コラム、アーム、ギアヘッドは高品質な鋳物製
• 大型コラムとねじれに強いアームにより高い剛性を実現
• 強力なモータ駆動と昇降ねじによるアーム高さ調整
• アーム昇降ギアは油浴式で信頼性が高く摩耗が少ない
• 最適化されたクランプを備えた高度なコラム回転構造で最大の剛性と最小のクランプズレを実現
• スイベル軸および移動軸は非常に滑らかな動作で作業負荷を軽減
• 高硬度・精密研削されたクロムニッケル鋼製ギアで低騒音・安定駆動
• 全てのギア部品はオイルポンプで確実に潤滑
• 主軸は精密ベアリング支持で自動主軸ブレーキ付
• スリーブの歯は精密研削で滑らかな送りと低摩耗を実現
• ボーリングヘッドは硬化研削されたガイド上を移動
• 全機種において可変式オーバーロードクラッチを装備した送り
• 大きく読みやすい目盛りとノニウス式の深さストップ
• 操作系は手の届く位置に配置され、扱いやすく習熟が早い
• 本体底部に一体化されたタンクを備える強力なクーラントシステム
• 最適な寸法/性能比と最新の駆動技術
• ガイド付きのカウンターウエイト付スリーブで操作性と安全性向上
• 独立した油圧クランプ：アームを上下させても主軸と穴の整列を保持
• ヘッドとコラムはボタン操作で同時または個別にクランプ/解除可能
• コラムへの確実な潤滑を行うセントラル潤滑システム

標準装備（例）

• クーラントシステム
• キューブテーブル
• LEDワークランプ
• 取扱説明書

技術データ（表）
作業領域
穴あけ能力：40 mm
ねじ立て能力（鋳鉄）：M 40
ねじ立て能力（鋼）：M 30
最大穴あけ深さ：260 mm
マシンテーブル寸法：2.050 mm x 920 mm x 180 mm
キューブテーブル寸法：635 mm x 450 mm x 450 mm
スロット深さ（スロート）：300 mm - 1.300 mm
主軸先端〜テーブル面距離：300 mm - 1.200 mm
アームストローク（垂直）：640 mm
コラム直径：280 mm

移動量
ドリルヘッド移動（水平）：1.000 mm

主軸
回転数範囲：54 1/min - 2.150 1/min
主軸取付：4 MT

送り
送り：0,1 mm/R - 0,63 mm/R

駆動容量
主駆動モータ定格：2,2 kW
ストロークモータ：1,1 kW

寸法と重量
外形寸法（長さ x 幅 x 高さ）：2,07 m x 0,9 m x 2,42 m
重量：2.300 kg

特性 / 技術仕様

• 型式：R 40 V
• 機械種別：ラジアルボール盤
• 穴あけ能力：40 mm
• ねじ立て能力（鋳鉄）：M40
• ねじ立て能力（鋼）：M30
• 最大穴あけ深さ：260 mm
• テーブル寸法：2.050 x 920 x 180 mm
• キューブテーブル寸法：635 x 450 x 450 mm
• スロート深さ：300 - 1.300 mm
• 主軸先端〜テーブル：300 - 1.200 mm
• アームストローク：640 mm
• コラム直径：280 mm
• ドリルヘッド移動（水平）：1.000 mm
• 回転数範囲：54 - 2.150 1/min
• 主軸取付：4 MT
• 送り：0,1 - 0,63 mm/R
• 主モータ：2,2 kW
• ストロークモータ：1,1 kW
• 外形寸法：2,07 m x 0,9 m x 2,42 m
• 重量：2.300 kg
