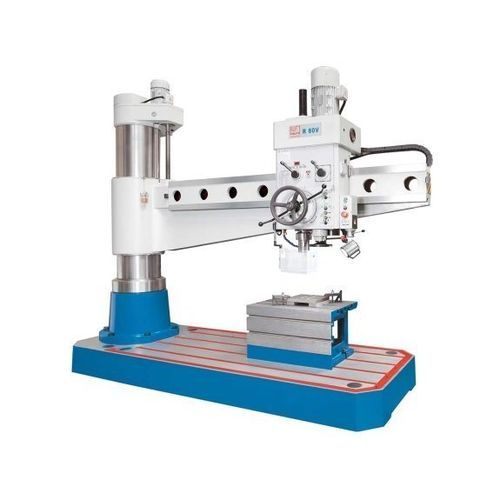

垂直方向ドリルマシン R 80 V

スチール用可変速度ヘビーデューティ用

概要
R 80 V ラジアルボール盤は、鋼や鋳鉄の穴あけ、リーミング、座ぐりに適した汎用性と高出力を備えた機種です。長いアームストロークと堅牢な鋳造構造により、大型・重量ワークの加工に対応し、多様な締付け方法と扱いやすい操作性を提供します。

特長

• デジタル表示付き無段変速スピンドル
• 多目的なクビーテーブル（立方体テーブル）を装備
• 高精度を維持する堅牢な鋳造構造
• 操作性に優れた人間工学に基づくモダンな設計

製品詳細

• ベース、コラム、アーム、ギアヘッドは高品質鋳物製
• 大型コラムとねじれ剛性の高いアームにより高い剛性を確保
• 強力なモーター駆動と昇降スピンドルによるアーム高さ調整
• アーム昇降ギアは油浴で作動し、高い信頼性と低摩耗を実現
• 最適化されたクランプ機構を備えた高度なコラムスイベル設計で最大の剛性と最小のクランプ誤差
• スイベル軸・移動軸は非常にスムーズで、作業者の負担を軽減
• ギアはクロムニッケル鋼を焼入れ・研削し、低騒音・滑らかな作動
• 全てのギア部品はオイルポンプで確実に潤滑
• 主軸は精密ベアリング支持で自動スピンドルブレーキを装備
• クイル（スリーブ）歯面は研削され、滑らかな送給と低摩耗を実現
• ドリルヘッドは硬化研削された案内面上を移動
• 全機種に調整可能な過負荷クラッチを装備した送り
• 大きく読みやすい目盛とノニウス付きの深さ調整ストップ
• 操作部は手元に配置され、取り扱いが容易で習熟が早い
• 機械台に組み込まれたリザーバーを備えた強力な冷却装置
• クイルに案内付きのバランスウエイトを備え、取り扱い性と安全性を向上
• 独立した油圧クランプ：アームを上下させても主軸と穴の整列を保持
• ドリルヘッドとコラムはボタン操作で同時または個別にクランプ/解除可能
• 集中潤滑装置によりコラムの確実な潤滑を実現

作業領域（主要データ）
穴あけ能力：80 mm
ねじ立て能力（鋳鉄）：M 60
ねじ立て能力（鋼）：M 52
最大穴あけ深さ：400 mm
マシンテーブル寸法：3,380 mm x 1,230 mm x 280 mm
キューブテーブル寸法：580 mm x 850 mm x 500 mm
スロート深さ：450 mm - 2,550 mm
スピンドル先端〜テーブル面距離：400 mm - 1,580 mm
アームストローク（垂直）：800 mm
コラム径：450 mm

移動量
ドリルヘッド移動量（水平）：2,100 mm

主軸
回転数範囲：30 1/min - 1,400 1/min
スピンドル取付：6 MT

送り
送り量：0.06 mm/R - 1.38 mm/R

駆動出力
主駆動モーター：7.5 kW
昇降モーター：2.2 kW

寸法・重量
外形寸法（長さ×幅×高さ）：3.59 m x 1.25 m x 3.53 m
重量：7,400 kg

標準装備（一部）

• 冷却装置
• キューブテーブル
• LED作業灯
• 取扱説明書

備考
鋼・鋳鉄の穴あけ、リーミング、座ぐりに最適化された設計で、大型・重量ワーク向け。デジタル表示付きの無段変速と最新の駆動技術により柔軟で精度の高い加工が可能です。

技術仕様（要約）

• 穴あけ能力：80 mm
• 回転数範囲：30 - 1,400 1/min
• 最大穴あけ深さ：400 mm
• スロート深さ：450 - 2,550 mm
• マシンテーブル：3,380 x 1,230 x 280 mm
• キューブテーブル：580 x 850 x 500 mm
• 外形（L x W x H）：3.59 m x 1.25 m x 3.53 m
• 重量：7,400 kg
• 主軸出力：7.5 kW
• 昇降モーター：2.2 kW
• 送り：0.06 - 1.38 mm/R
