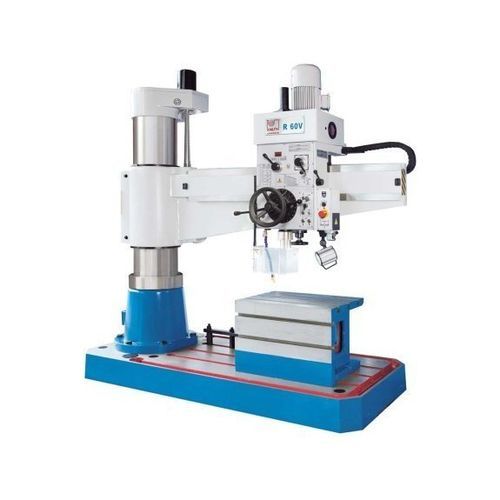

垂直方向ドリルマシン R 60 V

スチール用高精度可変速度

製品概要
鋼や鋳鉄の穴あけ、拡大、座ぐり加工に対応するラジアルボール盤のラインナップ。長いアームストロークと堅牢な構造により、大型・重量ワークの取り扱いが容易です。RVシリーズは従来のラジアルボール盤の現代的な進化版で、長年にわたりKNUTHの定番モデルです。

特長

• デジタル表示付きの無段変速主軸回転数
• 多様なクランプが可能なキューブテーブル
• 高トルク剛性のあるアームと大径コラムによる安定した精度
• アームの電動高さ調整と低騒音・滑らかなギア駆動

製品詳細

• ベース、コラム、アーム、ギアヘッドは高品質な鋳物製
• 強力な電動駆動とリフトネジによるアーム高さ調整
• オイルバスで作動するアームリフトギアにより高い信頼性と低摩耗を実現
• 最適化されたクランプを備えた進化型コラム旋回構造により高剛性と最小クランプオフセット
• 操作を軽減する滑らかな旋回・移動軸
• 硬化・精密研削されたクロムニッケル鋼ギアとオイルポンプによる確実な潤滑
• 精密ベアリング上の主軸と自動スピンドルブレーキ
• スムーズな送りと最小摩耗を実現する精密研削されたクイル歯; 硬化研削ガイド上を移動
• 全送りに調整可能な過負荷クラッチ、読みやすいスケールとノニウス付きの送り深さ調整
• ハンドリングを容易にし安全性を高めるガイド付きカウンターウェイト
• 独立した油圧クランプ：アームを上下移動しても主軸と穴の整列は保持
• ヘッドとコラムはボタン操作で同時または個別にクランプ/解除可能
• コラムの信頼性ある潤滑を行う集中潤滑システム
• 本体底部に貯蔵タンクを備えた統合クーラントシステム

標準装備（抜粋）

• クーラントシステム
• キューブテーブル
• LED作業灯
• 取扱説明書

オプション（抜粋）

• スイベルテーブル 400 x 600 mm（オプション）

仕様 / 技術データ

• 穴あけ能力：60 mm
• ねじ立て能力（鋳鉄）：M 52
• ねじ立て能力（鋼）：M 40
• 最大穴あけ深さ：315 mm
• マシンテーブル寸法：2400 mm x 1000 mm x 200 mm
• キューブテーブル寸法：750 mm x 500 mm x 500 mm
• スロット深さ（アーム到達範囲）：350 mm - 1600 mm
• 主軸先端〜テーブル面距離：350 mm - 1250 mm
• アームストローク（垂直）：585 mm
• コラム径：350 mm
• ボールヘッド横送り：1250 mm
• 速度範囲：38 1/min - 2000 1/min
• 主軸取付：5 MT
• 送り：0.06 mm/回転 - 1 mm/回転
• 主軸駆動モーター：4 kW
• 昇降モーター：1.5 kW
• 外形寸法（L x W x H）：2.49 m x 1.05 m x 2.78 m
• 重量：3,800 kg
• SKU：101649
