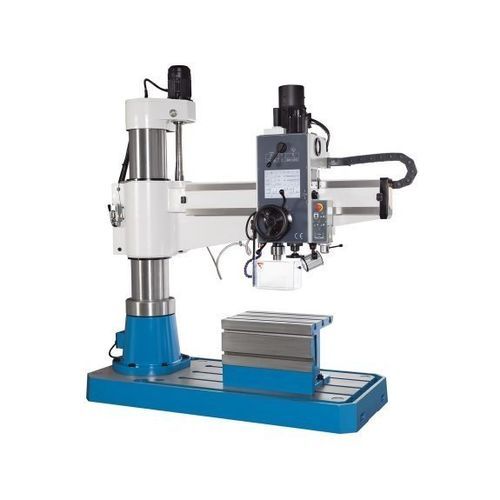

垂直方向ドリルマシン R 40 VT PRO

スチール用可変速度サーボ電動

製品概要
R-VT PROシリーズは、精密な穴あけ、座ぐり、ねじ切りを行うための次世代の従来型ラジアルボール盤です。大型タッチスクリーンによる直感的な操作コンセプトにより、加工パラメータの選択が簡素化され、繰り返し精度の高い加工を実現します。用途例：保守、金型製作、鉄骨加工など。

主な特長

• rpm/送りの推奨を表示するタッチスクリーン制御
• サーボモータ駆動のピン送りによる精密な電子制御
• 大径柱とねじれ剛性の高いブームを備えた耐鋳造構造
• ブーム高さはモータ駆動で調整、昇降歯車はオイルバスで駆動
• タッチスクリーンに対して3年保証

主要な製品詳細

• ベース、柱、ブーム、ギアヘッドは高品質な鋳造品で構成
• 強力なモータ駆動および垂直ねじによるブーム高さ調整
• 昇降歯車はオイルバスで動作し、高信頼性かつ低摩耗
• スイベル軸および移動軸は極めて滑らかな動作を実現
• 柱用の集中潤滑システムを装備
• 大型タッチスクリーン表示の電子制御サーボピン送り
• 送り深さは電子的に設定され、入力値はシステムが検証
• 表示単位はmmまたはインチを選択可能
• タッチスクリーンで作動する高性能クーラントシステム（主軸連動可能）
• 2段変速、回転数は無段階でモニタ表示
• 所定深さ到達でピンは自動的に原点復帰。ねじ切りは標準で手動、オプションで自動ねじ切り可能
• タッチスクリーンでブーム高さを設定するとシステムが自動的に油圧クランプを解放/固定し、リミットを考慮
• 主軸ヘッドと柱は一体または個別にクランプ/リリース可能
• ブームは主軸と穴の位置を保持したまま垂直移動可能
• 制御ソフトはドリル径に応じた回転数・送り推奨や操作エラーのアラームを表示

自動ねじ切りオプション（R 40 VT PRO / R 60 VT PRO / R 80 VT PRO向けオプション）

• タッチスクリーンから自動ねじ切り機能を有効化
• タップサイズに応じて内部データベースから適切なピッチと推奨回転数を参照
• 自動送りでねじ切りを実行、主軸回転はピッチに同期、深さストップでねじ深さを制限
• 設定深さ到達で主軸が反転し、ピンが自動的に復帰

技術仕様（表）
作業領域
穴あけ能力：40 mm
鋳鉄での穴あけ能力：52 mm
鋳鉄でのねじ切り能力：M40
鋼でのねじ切り能力：M30
最大穴あけ深さ：250 mm
スロート深さ：300 mm - 1,300 mm
主軸先端〜テーブル面距離：300 mm - 1,200 mm
ドリルヘッド水平移動：1,000 mm

主軸
回転数範囲：74 1/min - 2,200 1/min
主軸取付：4 MT

送り
送り範囲：0 mm/min - 300 mm/min

駆動出力
主軸モータ定格：2.2 kW
ストローク（送り）モータ：1.1 kW

寸法と質量
外形寸法（長さ×幅×高さ）：2.07 m × 1.02 m × 2.51 m
重量：2,300 kg

特長 / 技術仕様

• モデル：R 40 VT PRO
• Manufacturer: KNUTH
• 穴あけ能力（鋼）：40 mm
• 穴あけ能力（鋳鉄）：52 mm
• ねじ切り能力（鋼）：M30
• ねじ切り能力（鋳鉄）：M40
• 最大穴あけ深さ：250 mm
• スロート深さ：300 mm – 1,300 mm
• 主軸先端〜テーブル距離：300 mm – 1,200 mm
• 水平ドリルヘッド移動：1,000 mm
• 回転数範囲：74 – 2,200 rpm
• 主軸取付：4 MT
• 送り範囲：0 – 300 mm/min
• 主モータ：2.2 kW；送りモータ：1.1 kW
• 外形寸法：2.07 m × 1.02 m × 2.51 m
• 重量：2,300 kg
