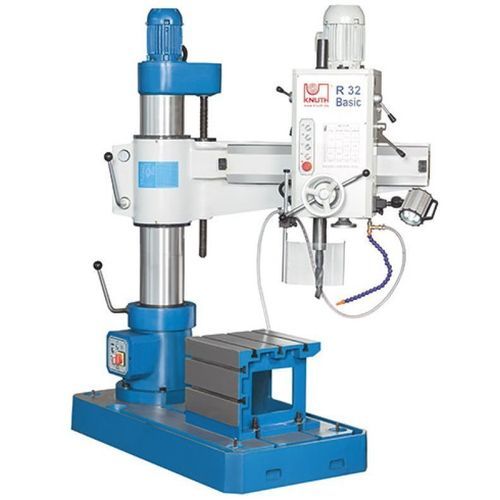

垂直方向ドリルマシン R 32 Basic

スチール用ヘビーデューティ用電動式

概要
エントリーレベルのラジアルボール盤。穴あけ能力32 mm、張り出し（ポート・トゥ・スピンドル）820 mm、スピンドル先端〜テーブル最大距離860 mm。手動切替ギアと機械式クランプを備えたR Basicシリーズに属します。微細粒状鋳鉄フレームにより工作性と安定性を確保。小物加工用のキューブテーブルを標準装備しています。

特長

• 全軸での容易な位置決め
• アーム高さのモーター式調整
• 高硬度の焼入れ鋼製スピンドル
• ヘッド、コラム、アームの機械的クランプ

作業領域
穴あけ能力：32 mm
コラム径：200 mm
張り出し：320 mm - 820 mm
スピンドル先端〜テーブル面：320 mm - 860 mm
キューブテーブル寸法：400 mm x 400 mm x 350 mm
マシンテーブル寸法：1,370 mm x 700 mm x 160 mm
ピストンストローク（クイル）：240 mm

主軸
スピンドル取付：MT4
回転数範囲：75 1/min - 1,220 1/min

送り
送り：0.1 mm/rev - 0.25 mm/rev

駆動
主軸モーター定格：1.5 kW

寸法・重量
外形（長さ x 幅 x 高さ）：1.41 m x 0.72 m x 1.89 m
重量：1,180 kg

標準装備

• キューブテーブル（小物加工用、標準）
• クイル送り制御用ハンドレバー
• 中央に主電源を備えた剛性の高いコラムベース

用途

• 工場作業、鋼構造、メンテナンス、小ロット生産

技術仕様

• 型式：R 32 Basic
• カテゴリ：ラジアルボール盤
• 穴あけ能力：32 mm
• 張り出し：最大820 mm
• スピンドル〜テーブル距離：最大860 mm
• クイルストローク：240 mm
• スピンドル取付：MT4
• 回転数：75 - 1,220 1/min
• 送り：0.1 - 0.25 mm/rev
• 主軸モーター：1.5 kW
• 外形寸法：1.41 m x 0.72 m x 1.89 m
• 質量：1,180 kg
