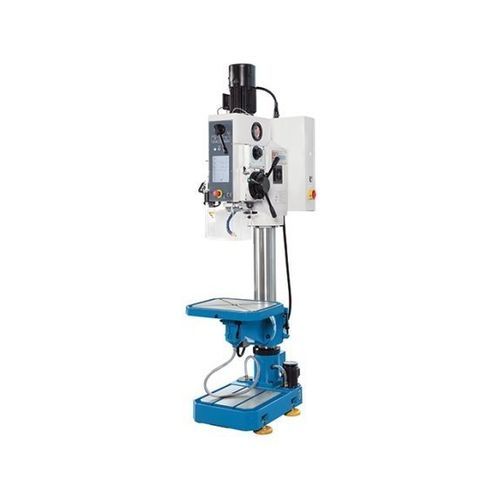

コラム型ドリルマシン SSB 40 F Super VT

スチール用可変速度M24

説明
SSB F Super VT シリーズのボール盤は、保守作業、単品加工、少量生産を行うワークショップ向けに設計されています。高品質な鋳鉄構造と 8" のタッチスクリーン制御を組み合わせ、加工パラメータの選定をオペレータにサポートします。主軸回転数は無段階で調整可能、ピノール送りは頑強な機械式変速を採用しています。作業テーブルはモータ駆動で上下移動でき、重量ワークの取り扱いを容易にします。

ハイライト

• 8" タッチスクリーン操作パネル（選定支援機能付き）
• 機械式変速による自動ピノール送り
• インバータによる無段階主軸回転制御
• モータ駆動のテーブル高さ調整
• 対角スロット付きの回転・傾斜可能な作業テーブル
• タッチスクリーンは3年保証

製品詳細

• 穴あけ、座ぐり、リーミング、タップ加工に適合
• 厚肉柱と大きな張り出しを備えた非常に剛性の高い構造
• ベース、柱、テーブル、ギアヘッドは高品質鋳鉄製
• チップ排出用の対角フルートを備えた大型テーブルは回転・傾斜可能
• テーブル高さは強力なモータ駆動で調整（モータ駆動ストローク 430 mm）
• 直感的に操作できる頑丈な 8" タッチスクリーン
• 主軸はインバータで2段ギア制御により広い回転範囲を実現
• クーラント装置とワークライト（LED）は標準付属
• 主軸駆動の補助ギアはオイルバスで作動し、高信頼性と低摩耗を実現
• 自動ピノール送りは電磁クラッチにより無理なく作動
• 手動運転時はハンドルのストップで正確な穴深さを設定可能
• 防飛沫仕様のLED作業灯は明るく省エネ
• シリーズ機はねじ切り機能を標準装備

仕様（表）
作業範囲
穴あけ能力: 40 mm
ねじ立て能力（鋼材）: M24
テーブル取付面積: 540 mm x 440 mm
ピノールストローク: 190 mm
テーブル手動移動: 540 mm
テーブル駆動移動: 430 mm
テーブル傾斜範囲（最大）: ±50°
コラム径: 140 mm
スピンドル先端〜テーブル面距離: 595 mm
スピンドル先端〜ベース距離: 1.195 mm
スラスト（オフセット）: 340 mm
テーブル許容荷重: 120 kg

ヘッドストック
速度範囲: 60 1/min - 2.600 1/min
スピンドル取付: MT4

送り
ピノール送り: 0.1、0.2、0.3、0.4 mm/回

駆動力
主駆動モータ定格: 2 kW

寸法・重量
外形寸法（長さ x 幅 x 高さ）: 0.88 m x 0.64 m x 2.23 m
重量: 565 kg

技術仕様

• 穴あけ能力: 40 mm
• ねじ立て能力（鋼材）: M24
• テーブル面: 540 x 440 mm
• ピノールストローク: 190 mm
• テーブルストローク（手動 / 駆動）: 540 mm / 430 mm
• テーブル傾斜: ±50°
• コラム径: 140 mm
• スピンドル先端〜テーブル: 595 mm
• スラスト: 340 mm
• テーブル許容荷重: 120 kg
• 速度範囲: 60 – 2,600 rpm（無段階）
• スピンドル取付: MT4
• ピノール送り: 0.1 / 0.2 / 0.3 / 0.4 mm/回
• 主モータ定格: 2 kW
• 外形寸法（L×W×H）: 0.88 m × 0.64 m × 2.23 m
• 重量: 565 kg
