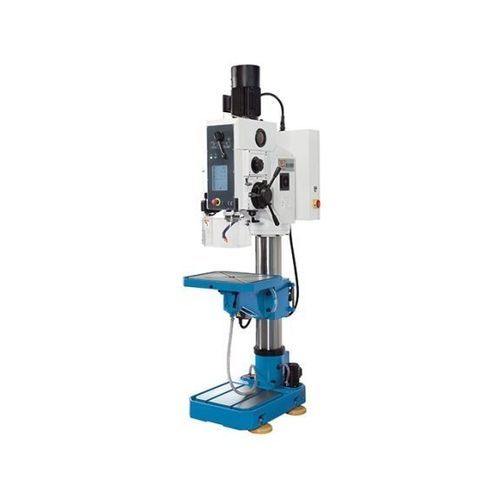

縦型ドリルマシン SSB 50 F Super VT

コラム型回転テーブルスチール用

概要
SSB F Super VT シリーズのボール盤（立式）は、保守作業、試作、小ロット生産を行う作業場向けに設計されています。8インチの直感的なタッチスクリーンによる操作支援、無段変速の主軸回転、堅牢なピノル（スピンドル）送り（手動変速付）、および重量ワークの取り扱いを容易にする電動テーブル昇降を備えています。鋼材加工や産業建築、保守作業での穴あけ、リaming、タップ加工に適しています。

特長

• 操作支援とプリセットを備えた8"タッチスクリーン操作パネル
• 手動変速を備えた自動ピノル送り
• インバータによる無段変速の主軸速度制御
• 部品取り扱いを容易にするテーブルの電動高さ調整
• 対角線状の切りくず溝を持つ回転および傾斜可能な作業テーブル
• タッチスクリーンは3年保証

技術仕様（概要）
作業領域

• 穴あけ能力：50 mm
• ねじ立て能力（鋼）：M30
• テーブル取付面積：580 mm × 460 mm
• ピノルストローク：200 mm
• テーブル移動量（手動）：515 mm
• テーブル移動量（電動）：405 mm
• テーブル傾動範囲（最大）：± 50°
• コラム直径：180 mm
• 主軸先端〜テーブル面距離：575 mm
• 主軸先端〜ベース距離：1.165 mm
• スロート深さ：360 mm

主軸

• 速度範囲：50 1/min – 2.000 1/min（無段）
• 主軸取付：MT4

送り

• ピノル送り：0.08；0.12；0.17；0.24；0.35；0.50 mm/回転

駆動性能

• 主駆動モーター出力：3 kW

寸法・重量

• 外形寸法（L×W×H）：0.97 m × 0.68 m × 2.34 m
• 重量：720 kg

製品の詳細と特徴

• 厚肉コラムと大きなスロートによる非常に剛性の高い構造で安定した加工が可能
• ベース、コラム、テーブル、ギアヘッドは高品質な鋳鉄製
• 対角線状の切りくず溝を持つ大型作業テーブルは回転・傾斜が可能
• 強力な電動駆動によるテーブル高さ調整
• 直感的に操作できる堅牢な8"タッチスクリーン
• インバータで2段の変速を実現し、幅広い回転数を制御可能
• クーラント装置と作業灯は標準付属
• 主軸駆動の補助ギアは油浴で動作し、高い信頼性と低摩耗を実現
• 自動ピノル送りは電磁クラッチで作動（作動時の電力消費なし）
• 手動操作時はハンドホイールのストッパーで正確な穴深さ設定が可能
• 防まつ構造の堅牢なLED作業灯で安全かつ省エネ
• ねじ切り機能は標準装備
