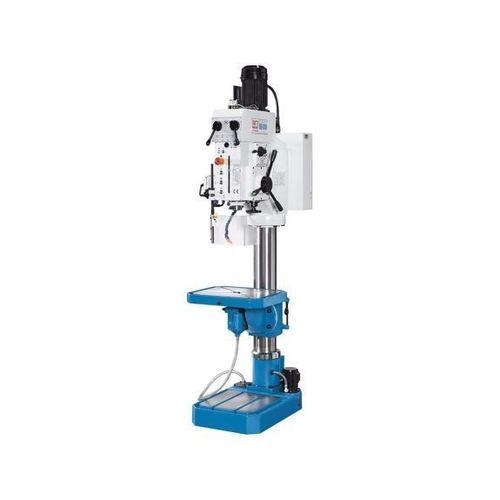

縦型ドリルマシン SSB 40 Xn

コラム型回転テーブルスチール用

概要
SSB Xnシリーズのコラム式ボール盤は、修理および生産用途の工場向けに設計されています。厚肉のコラム、堅牢なギアおよび強力な駆動により、小型部品から大型・重量物の加工まで安定した稼働を実現します。20年以上にわたり実績のある機種です。

特長

• 傾斜および回転可能な作業テーブルで角度穴あけが可能
• 電磁クラッチ式の自動送り機構
• 加工に応じた3段のクイル（ピン）送り
• ポンプ付統合クーラントシステム
• LED作業灯およびクイルの工具排出機能

機械フレーム

• 厚肉コラムと大きなスロット（340 mm）を備えた剛性の高い構造
• 作業テーブルは±45°で傾斜し、ハンドクランクで高さ調整可能
• 交差配置のTスロットにより多様な締付けが可能
• テーブルの傾斜・回転によりワークや治具の位置決めが容易
• 中央のクーラント通路とベースタンクにより360°以上の回転が可能で、精密に仕上げられた据付面を提供

主軸とクイル

• 12段の主変速と1.5 kWモーターにより、広範囲で細かく区分された回転数域（75–2,020 rpm）を実現
• オイルバス式の3段送りギアボックス；自動送りのON/OFFを迅速に行える押しボタン操作
• 操作パネルのデジタル回転数表示と大きなクイルストローク目盛、調整可能な深さストッパー
• 所定深さに達するとスピンドル回転を自動反転するねじ切り機能
• 強力な統合クーラントポンプと明るいLED作業灯を標準装備
• クイル内の工具排出機能により、治具なしで迅速に工具交換が可能

技術データ - 作業領域（テーブル）
穴あけ能力：40 mm
ねじ立て能力（鋼）：M24
テーブル設置面：540 mm x 440 mm
手動テーブル移動量：550 mm
クイルストローク：190 mm
テーブル傾斜範囲（最大）：±45°
スピンドル先端〜テーブル面距離：610 mm
スピンドル先端〜ベース距離：1,195 mm
スロット深さ：340 mm
コラム直径：140 mm
テーブル積載量：150 kg

技術データ - 主軸
スピンドル取付：4 MT
回転数範囲：75 1/min - 2,020 1/min

技術データ - 送り
クイル送り：0.12; 0.24; 0.4 mm/回転

技術データ - 動力
主軸駆動モーター出力：1.5 kW

技術データ - 寸法と重量
外形寸法（L x W x H）：0.95 m x 0.61 m x 2.23 m
重量：550 kg

標準装備 / 備考

• 傾斜・回転テーブル（ハンドクランク高さ調整付き）
• 電磁クラッチ式自動送りと3段クイル送り
• 統合クーラントシステムとポンプ
• LED作業灯およびクイルの工具排出機能
• 各種操作工具およびオプション（ねじ切り機能、保護カバー、LEDランプ、取扱説明書等）

仕様

• 型式：SSB 40 Xn
• シリーズ：SSB Xn（汎用コラムボール盤）
• 穴あけ能力：40 mm（最大）
• ねじ立て能力（鋼）：M24
• テーブル設置面：540 x 440 mm
• 手動テーブル移動量：550 mm
• クイルストローク：190 mm
• コラム直径：140 mm
• スピンドル取付：4 MT
• 回転数範囲：75 - 2,020 1/min
• 主モーター出力：1.5 kW
• クイル送り：0.12 / 0.24 / 0.4 mm/回転
• テーブル傾斜：±45°
• テーブル積載量：150 kg
• 外形寸法：0.95 m x 0.61 m x 2.23 m
• 重量：550 kg
