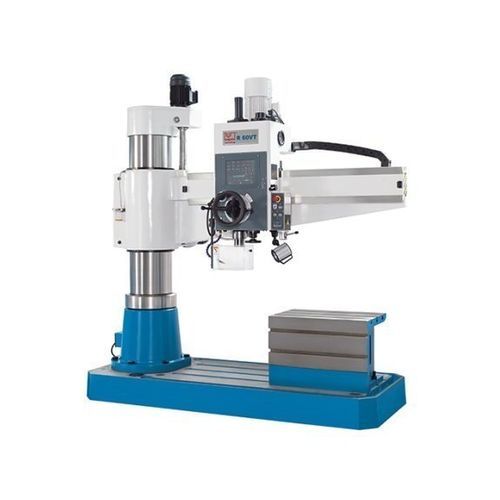

垂直方向ドリルマシン R 60 VT PRO

スチール用可変速度サーボ電動

概要
R 60 VT PROは、サーボ制御の従来型ラジアルドリルであり、単品および小ロットの精密な穴あけ、面取り、ねじ切りに対応します。大型タッチスクリーンと直感的な操作コンセプトにより、パラメータ設定が容易で段取り時間を短縮します。主な用途は保守、治具製作、鋼構造などです。

特長

• 大型タッチスクリーンを備えた直感的な操作コンセプト
• 機能の電子制御による高度な管理
• サーボ駆動のピンール（送り）と自動復帰
• 高剛性の鋳鉄構造
• タッチスクリーンに対し3年保証

構造・機械設計

• ベース、コラム、ブーム、ギアヘッドは高品質な鋳物で最大剛性を確保
• 大径コラムとねじれに強いブームで高い加工安定性を実現
• 強力なモータ駆動と垂直スピンドルによるブーム高さ調整
• ブーム昇降ギアはオイルバスで駆動し長寿命化を図る
• スイベル軸および移動軸は滑らかな動作で作業者の負担を低減
• コラムへの確実な供給を行う集中給油システム

制御・送り

• 大型タッチスクリーンから制御される電子式サーボピンール送り
• 穴あけ深さは電子的に設定され、入力値はシステムで検証
• 表示単位はmm／inchを選択可能
• 高性能冷却システムはタッチ画面で制御され、主軸動作に連動してON/OFF
• 2段ギアを備え、回転数はモニタ上で無段階に表示・調整可能
• サーボモータによりピンール送りを無段階制御；設定深さ到達で自動復帰
• 標準機ではねじ切りは手動（深さ到達後に回転方向を逆転）；一部機種は自動ねじ切りオプションあり
• ブーム高さは画面アイコンで設定；システムが油圧クランプを自動で解除/固定し、リミットを尊重
• ドリルヘッドとコラムは同時または個別にクランプ可能
• ブームはスピンドルと孔のアライメントを保持したまま垂直移動可能
• 制御ソフトはドリルサイズに基づく回転数・送りの推奨値を表示
• 各種アラーム画面で誤操作や状態を通知

自動ねじ切り（オプション）

• ねじ切りオプション装着モデルではタッチスクリーンで自動ねじ切りを有効化可能
• タップサイズ、ピッチ、推奨回転数は内部データベースから参照
• 自動送りでねじ切りを実行；スピンドル速度はピッチに同期し、深さストップがねじ深さを制限
• 所定深さ到達でスピンドルが逆転し、ピンールは初期位置へ戻る

標準装備とオプション

• 多くの機能を統合するタッチスクリーン操作パネル
• 自動ねじ切りサイクル（機種によりオプション）
• ピンール送り用サーボモータ
• ボーリング用アクセサリおよびチャックセット（オプション）
• キューブテーブル
• 集中潤滑（手動／集中式）
• 冷却装置
• LED作業灯
• 高さ調整可能な保護スクリーン
• 取扱説明書

仕様

• 穴あけ能力: 60 mm
• 穴あけ能力（鋳鉄）: 70 mm
• ねじ切り能力（鋳鉄）: M50
• ねじ切り能力（鋼）: M45
• 最大穴あけ深さ: 315 mm
• スロート深さ: 350 mm - 1,600 mm
• スピンドル先端〜テーブル距離: 350 mm - 1,250 mm
• ドリルヘッド移動量（水平）: 1,250 mm
• 主軸回転数範囲: 38 1/min - 2,000 1/min
• スピンドルマウント: 5 MT
• 送り範囲: 0 mm/min - 300 mm/min
• 主軸モータ出力: 4 kW
• 昇降モータ: 1.5 kW
• 外形寸法 (L x W x H): 2.49 m x 1.05 m x 2.78 m
• 重量: 3,800 kg
