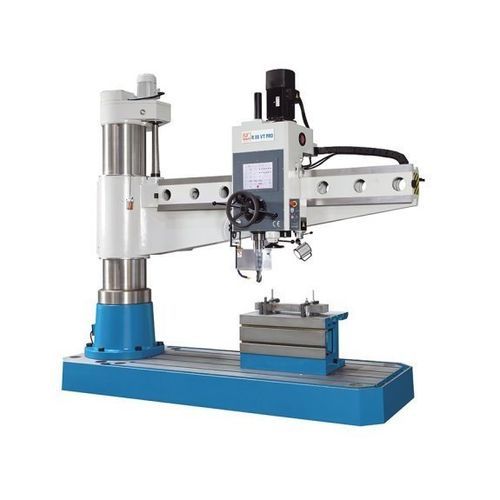

垂直方向ドリルマシン R 80 VT PRO

スチール用可変速度電動式

製品概要
R 80 VT PROは、従来型のラジアルボール盤の新世代モデルです。直感的な操作コンセプトにより加工パラメータの選定が容易で、穴あけ、面取り、ねじ切り作業でオペレーターを支援します。単品および小ロット生産に適し、保守、治工具製作、鉄骨加工などで広く利用されています。

ハイライト

• タッチスクリーンによる独自の操作コンセプト
• 機能の高度な電子制御
• サーボモーターによるピストン（ピノール）送り
• 鋳物構造による高い剛性と安定性
• タッチスクリーンに対する3年保証

機能と仕様

• ベース、コラム、ブーム、ギアヘッドは鋳物で製作されています。
• 大型コラムとねじれに強いブームにより加工安定性を確保します。
• ブームの高さは強力なモータードライブと昇降スピンドルで調整され、昇降ギアはオイルバスで潤滑されます。
• 首振り軸および移動軸はスムーズに動作するよう設計されています。
• コラムへの信頼性の高い給油を行う中央潤滑システムを備えています。
• 大型タッチスクリーンを備えた電子制御のサーボピストン送り；穴あけ深さは電子的に設定され、システムが入力値を検証します。
• 表示・入力の単位はオペレーターがmm/インチで選択可能です。
• 高性能クーラントシステムはタッチスクリーンで制御され、主軸に連動してオン/オフされます。
• ギア段は2段で、回転数は無段階に変化しモニターに表示されます。
• サーボによりピストン送りが無段階制御され、設定深さ到達後に自動で原点復帰します。
• 標準モデルではねじ切りは手動ですが、機種によってはタッチスクリーンで自動ねじ切りを有効化できます。
• ブーム高さはタッチアイコンで設定され、システムが油圧クランプの解放/固定とリミットを自動制御します。
• ドリルヘッドとコラムは一体または個別にクランプ/解除可能です。
• スピンドルと加工穴の位置合わせを保持したままブームを垂直移動できます。
• 制御ソフトはドリル径に応じた回転数と送り量の推奨値を表示します。
• 各種アラーム画面が操作ミスや機械の状態を表示してオペレーターに警告します。

ねじ切りオプション（特定モデル）

• オプション装備のモデルでは、タッチスクリーンで自動ねじ切りサイクルを有効にできます。
• タップ径に応じた適正ピッチと推奨回転数が内部データベースから読み出されます。
• 自動送りでねじ切りを行い、スピンドル速度はねじピッチと同期し、深さストップでねじ深さを制限します。
• 設定深さ到達後、スピンドルは回転を反転し、ピストンは自動で原点に戻ります（対応モデル）。

作業領域（抜粋）
穴あけ能力: 80 mm
穴あけ能力（鋳鉄）: 105 mm
タップ能力（鋳鉄）: M 60
タップ能力（鋼）: M 52
最大穴深さ: 400 mm
スローンサイク: 465 mm - 2,550 mm
スピンドル先端からテーブルまで: 360 mm - 1,560 mm
ドリルヘッド水平移動量: 2,095 mm

主軸（抜粋）
回転数範囲: 30 1/min - 1,400 1/min
スピンドル取付: 6 MT

送り（抜粋）
送り: 0 mm/min - 350 mm/min

駆動出力（抜粋）
主駆動モーター: 7.5 kW
昇降モーター: 2.6 kW

寸法と重量（抜粋）
外形寸法（長さ×幅×高さ）: 3.59 m x 1.25 m x 3.56 m
重量: 7,400 kg

技術仕様

• 型式: R 80 VT PRO
• ブランド: KNUTH
• 穴あけ能力（鋼）: 80 mm
• 穴あけ能力（鋳鉄）: 105 mm
• タップ能力（鋳鉄）: M60
• タップ能力（鋼）: M52
• 最大穴深さ: 400 mm
• スローン深さ: 465 mm - 2,550 mm
• スピンドル先端-テーブル: 360 mm - 1,560 mm
• ドリルヘッド水平移動: 2,095 mm
• 主軸回転数範囲: 30 - 1,400 rpm
• スピンドル取付: 6 MT
• 送り範囲: 0 - 350 mm/min
• 主駆動モーター: 7.5 kW
• 昇降モーター: 2.6 kW
• 外形寸法: 3.59 m x 1.25 m x 3.56 m
• 重量: 7,400 kg
