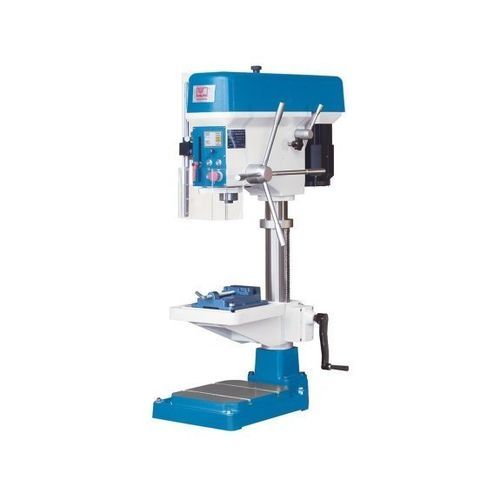

縦型ドリルマシン KB 20 SV

コラム型可変速度コンパクト

概要
KB 20 SVは軽作業向けに設計されたコンパクトな立式ボール盤（コラムドリル）で、試作や手作業の小ロット生産に適しています。無段変速のほぼメンテナンスフリーな駆動と、操作性の高いタッチパネルを備え、穴あけやねじ切りなどの機能に迅速にアクセスできます。

主な特長

• コンパクトなテーブル設計
• 機能選択用タッチパネル
• 内蔵LED作業灯
• ねじ切り装置（自動反転機能付）
• 無段変速の主軸

技術仕様（詳細）
作業範囲
穴あけ能力：20 mm
ねじ切り能力（最大）：M16
テーブル取付面：255 mm x 255 mm
スピンドル先端〜テーブル面距離：366 mm
スピンドル先端〜ベース距離：678 mm
スラスト（オフセット）：240 mm
コラム径：85 mm
スピンドル送り（ストローク）：135 mm

ヘッド
速度範囲：205 1/min - 2,045 1/min
スピンドル取付：2 MT

駆動
主駆動機器出力：1.1 kW

寸法・重量
外形寸法（長さ×幅×高さ）：1 m x 0.56 m x 1.4 m
重量：179 kg

製品詳細

• 高品質の鋳鉄構造による堅牢な設計で剛性を確保
• 対角T溝を持つ精密研削済みの重厚な作業テーブル
• 高負荷時でも非常に滑らかなテーブル高さ調整
• 研削仕上げの大きなベースプレートと平行T溝
• 右回転・左回転およびねじ切り時の自動反転機能
• スピンドルシャンクおよびスピンドルは焼入れ・研削処理済み
• 頑強なベルト駆動と静音性の高い強力モーター
• 標準装備のLED作業灯
• Vモデル：ポテンショメータによる無段変速
• Vモデル：タッチスクリーンでの快適な機能選択（穴あけ、ねじ切り、設定作業等）
• コントロールユニットによりエンドスイッチの状態確認やクーラント、回転数、作業灯等の表示が可能

標準装備

• ドリルチャック
• ドリルブッシュ／アーバー
• ドリルバイス
• ねじ切り装置
• 整備用工具
• LED作業灯
• 取扱説明書

仕様 / 技術データ

• モデル：KB 20 SV
• ブランド：KNUTH
• カテゴリ：立式ボール盤（コラムドリル）
• 穴あけ能力：20 mm
• ねじ切り能力（最大）：M16
• テーブル面積：255 mm x 255 mm
• スピンドル先端〜テーブル：366 mm
• スピンドル先端〜ベース：678 mm
• スラスト：240 mm
• コラム径：85 mm
• スピンドル送り：135 mm
• 速度範囲：205 - 2,045 1/min
• スピンドル取付：2 MT
• 主モーター出力：1.1 kW
• 外形寸法（L x W x H）：1 m x 0.56 m x 1.4 m
• 質量：179 kg
