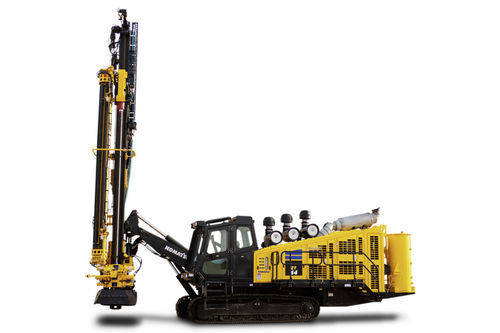

発破孔掘削装置 ZT44

クローラー式ダウンザホールCUMMINS

概要
ZT44は、鉱山用途のブラストホール掘削向けに設計されたダウンザホール式の履帯（トラック）搭載ボーリングリグです。高出力エンジン、大容量の二段圧力コンプレッサー、堅牢な構造により、多様な地質条件で連続稼働を可能にします。

製品の主な説明
ZT44は、プレスプリット、量産、補助作業などの多用途掘削に対応する適応力を備えています。24時間365日の連続稼働を念頭に設計され、大型ハンマーに対応する性能と整備性、オペレーター視認性を両立します。

主な用途と利点

• 現場でのプレスプリット、量産、補助用途など複数の用途に対応する柔軟性
• 鉱山環境の要求に適合するコア構造と推進系
• 稼働率と生産性を最大化する24/7連続運転設計

特徴と利点

• 二段圧縮式エアコンプレッサー：高圧／低圧の切替で掘削条件に最適化。最大8.5インチハンマー、厳しい高所条件にも対応。
• 高い牽引力と独立オシレーション式下部構造：不整地での機動性向上と傾斜地での安定性を提供。
• 赤外線ナイトビジョンカメラ×4：LED照明付きの動画システムにより夜間作業時の視認性と安全性を強化。
• コンパクト設計：狭所での効率的な掘削を可能にしつつ、大型機に匹敵する生産能力を確保。
• 整備性の向上：無線リモートペンダント、アクセスしやすい点検歩廊、作業員用出入口の確保によりMTTRを短縮。
• 最適な熱対策：専用熱交換ユニットにより131°F（50°C）までの運転を可能にしつつ整備性を維持。

製品ページで利用可能な資料

• パンフレット（PDF）
• 仕様シート（PDF）
• プレスリリース
• ファイナンス情報

技術表 / 要約仕様
基本製品識別子
モデル：ZT44
カテゴリ：Blasthole drills — Track drill

性能概要（表示値）
出力（HP）：800 HP @ 2,100 rpm
出力（kW）：597 kW @ 2,100 rpm
穴径範囲（in）：5.5 - 8.5
穴径範囲（mm）：140 - 220
コンプレッサー（CFM @ 350 psi）：1,360（性能値として表示）

作業範囲（表）
穴径（mm）：114 - 216
穴径（in）：4.5 - 8.5
単パス深度（ft）：22
単パス深度（m）：6.7
最大深度 - 6 + 1 構成（m）：42.7
最大深度 - 6 + 1 構成（ft）：140
最大深度 - 4 + 1 構成（ft）：100
最大深度 - 4 + 1 構成（m）：30.5
ハンマー（in）：4 - 8
ハンマー（mm）：102 - 203
ドリルパイプ（in）：4 - 5.5
ドリルパイプ（mm）：102 - 127

パイプハンドリング
カラースル容量 - 4 + 1 構成（mm）：パイプ径 > 114 mm
カラースル容量 - 4 + 1 構成（in）：パイプ径 > 4.5 in
カラースル容量 - 6 + 1 構成（mm）：パイプ径 ≤ 114 mm
カラースル容量 - 6 + 1 構成（in）：パイプ径 ≤ 4.5 in

全体寸法（表）
輸送寸法（高 x 幅 x 長）(m)：3.51 x 2.89 x 1.05
作業高さ、マスト垂直（m）：11.6
作業高さ、マスト垂直（ft）：37 ft. 11 in
作業質量（最大）（lbs）：85,000
作業質量（最大）（kg）：38 555

動力ユニット
ディーゼルエンジン/型式（メトリック）：Non-reg. T2 and T4
ディーゼルエンジン/型式（インペリアル）：Non-reg. T2 and T4

電気および電気油圧制御システム
電源（V）：24 V
電気油圧制御システム：可変排気量、ロードセンシングポンプ

フィード / マスト / ブーム
引下力（lbs）：12,000
引下力（kN）：53.4
引戻力（lbs）：12,000
引戻力（kg）：53.4
ブーム位置決め - スイング（deg）：左 10° / 右 18°
ブーム位置決め - 傾斜（deg）：水平方向から下方10°〜上方35°
マスト位置決め（deg）：垂直から +16 〜 -45
回転ピン #1：左/右 -20° 〜 +45°（垂直から）
回転ピン #2：左/右 +45° 〜 -5°（水平から）

エンジン詳細
Cummins QSK19, Tier 2: HP mode Tier 2 (HP) 764; HP mode Tier 2 (kW) 570; LP mode Tier 2 (kW) 597; LP mode Tier 2 (HP) 800
Cummins QSK19, Tier 4 final: HP mode Tier 4 (kW) 563; HP mode Tier 4 (HP) 755; LP mode Tier 4 (kW) 516; LP mode Tier 4 (HP) 692

下部構造および駆動
地上高（in）：15
地上高（mm）：381
牽引力（lbs）：50,000
牽引力（kN）：222.4
走行自動二速（mph）：1.86
走行自動二速（km/h）：3
登坂能力：30%（17度）
揺動（度）：±8

ロータリーヘッド
回転ヘッド速度（rpm）：116
回転ヘッドトルク（lbf-ft）：3,983
回転ヘッドトルク（kN-m）：5.4

流体 / 保守
冷却システム：ラジエーター、コンプレッサー、ATAAC (air-to-air aftercooler)
燃料タンク容量（標準）(gal)：234
燃料タンク容量（標準）(L)：886
油圧タンク容量（L）：507
油圧タンク容量（US gal）：134
水タンク容量（標準）(gal)：1,060
水タンク容量（標準）(L)：280
注：一部構成向けに2024/25年に拡張1,287 L (340 gal) 燃料タンクおよび568 L水タンクオプションあり。

エアコンプレッサー（モード）
HPモード：33.5 CMM @ 34.5 bar (1,182 CFM / 500 psi) @ 1,800 rpm
LPモード：39.1 CMM @ 24.2 bar (1,382 CFM / 350 psi) @ 2,100 rpm

追加機能（抜粋）

• ROPS/FOPS 認証キャブ
• キャブ騒音 <80 dBA
• CANbus ジョイスティック制御
• 自動定回転パワー制御
• 集中油圧試験ステーション
• 穴位置・深度システム
• エンジンとコンプレッサーの二重制御
• 消耗品交換用無線リモコン
• 無圧クイック燃料システム
• キャビンおよび屋根窓の固定ロックガード
