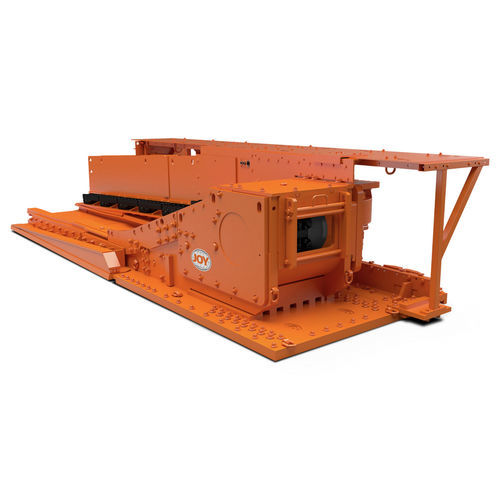

チェーンコンベヤー AFC

輸送用運搬管理用移動用

概要
Joyの装甲フェースコンベヤ（AFC）は、ロングウォールシステム向けに設計され、過酷な採掘環境での運用を想定しています。現場条件に合わせて構成可能で、フェースでの継続的な石炭搬送と材料移送を支えます。

ハイライト

• 操業および地質に合わせたカスタム設計
• 厳しいロングウォール環境向けに設計
• トン当たりコストの低減とダウンタイム最小化を目的

特長と利点

• 堅牢なラインパン：4部品のシンプルな構造で長寿命。台形パンと特許取得の荷重プロファイルにより水平変動やスネーク制御が向上し、安定した整列とフェース制御を実現。出荷前に各AFCを検証。
• スプロケット、チェーン、フライトバー：指定材料で製造され、摩耗寿命と生産性能を最適化するように組合せられた部品。
• チェーン管理ソリューション：複数のテンションシステムを単独または組合せで使用し、チェーン問題とダウンタイムを最小化し安全性を向上。
• ブロードバンドチェーン：直径38～64 mmで提供。特許設計により従来設計比で最大60%の出力増加を可能にし、疲労・摩耗抵抗性を向上。
• フライトバー：CAD設計で効率的なレースウェイ清掃と材料搬送を実現。ロックナットとボルトで故障を最小化。
• Joyドライブフレーム：ゲート端プロファイルに合わせたカスタム設計で材料移送、シアーカットアウトの改善と摩耗低減を実現し、メンテナンスを簡素化。
• Joyギアボックス：AFC運転向けに設計され、稼働率向上、メンテナンスの簡素化、改修コスト低減を実現。
• RS20s AFC制御システム / Faceboss RS20s：Joy/Komatsuのロングウォール製品で制御を標準化。スタンドアロンでの運用や、支柱やシューアと統合しての運用、RS20nネットワークとの連携を想定。
• TTT（Turbo Transmission Technology）カップリング：通常の電圧降下下でもトルク損失がない制御充填式カップリング。ベアリングやシールがなく保守が少なく、水を作動液として複数回のハードスタートに対応。
• ビームステージローダーとベルト尾部：フェースからベルトへの継ぎ目を円滑にし、詰まりを最小化してコンベヤへの安定した排出を提供。
• 破砕機との統合：Komatsu BSL破砕機群は塊状石炭や過大な岩石の処理のためAFCと統合可能。直結ギアドライブまたはVベルト駆動で提供。

資料（ドキュメントとダウンロード）

• Longwall systems product overview brochure（英語）
• RS20s for AFC brochure（英語）
• プレスリリース：Komatsu longwall solutions（2021）

仕様（技術仕様）

• 能力（トン）：最大6,000 / 時間
• 能力（tons）：最大6,600 / 時間
• コンベヤ長さ（m）：最大450
• コンベヤ長さ（ft）：最大1,500
• ラインパン長さ（mm）：1,503；1,756；2,050
• ラインパン長さ（in）：60；70；80
