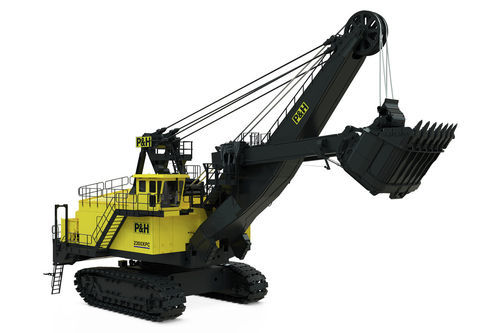

クローラー式フロントショベル 2300XPC AC

クローラー式採鉱

製品概要
P&H 2300XPCは、高性能ロープショベルの機能性と、より小型機の実用性を兼ね備えています。高生産の鉱山運用向けに設計されており、石炭、銅、鉄鉱石、金鉱山での運用に適しています。

• 同等のHEX機と比較して、移動した材料1トンあたり最大51%のCO2排出削減
• 同等のHEX機と比較して、移動した材料1トンあたりのコストが12%低減

主な特徴と利点

• Centurion制御システムとACドライブ：大型の4100XPCシリーズ由来の性能と信頼性を小型パッケージに統合し、ABB Mining DutyのACドライブで効率的な電気制御を実現します。
• デュアルプラネタリ推進：デュアルプラネタリ伝動により推進性能を向上させ、メンテナンスを低減し、P&Hの実績ある信頼性を維持します。
• ツインレッグハンドル：二脚式のディッパーハンドル設計により硬いバンクへの穿入性を高め、ディッパーのねじれや回転を抑えます。
• 性能重視の設計：高度なシミュレーションツールで設計され、高強度鋼で製造され長寿命を実現します。
• デルタスタイルの下回り：実績のあるシューとタンブラー設計でメンテナンスを最小化し、ゆるいトラック構成での運用を可能にします。
• 発展途上国市場向けの適応性：設置面積の柔軟化とグローバルなサプライチェーン選択肢により、輸入税や現地サポート要件に対応します。

資料（入手可能な資料）

• 製品パンフレット（PDF）
• プレスリリース
• ファイナンス情報
• 部品発注情報

仕様

• カテゴリ：電動ロープショベル
• 定格積載量（メトリックトン）：45
• 定格積載量（短トン）：50
• バケット容量（m³）：18 - 25
• バケット容量（yd³）：24 - 33
• 生産量（MTPH）：3 365 - 4 488
• 生産量（TPH）：3,710 - 4,947
• 定格バケット容量（m³、SAE struck）：18.3 - 25.5
• 最適トラックサイズ（メトリックトン）：109 - 218
• 定格吊り荷重（mt）：96
• 定格吊り荷重（st）：106
• 切削半径：21.3 m (70 ft)
• 排土高さ（扉開）：8.5 m (28 ft) — 表示高さはベール型バケット基準；バケット型により異なります
• 床面半径：14.2 m (46 ft 7 in)
• テールスイング半径：10.1 m (33 ft)
• 操作者視線高さ：7.9 m (26 ft)
• 切削高さ：13.5 m (44 ft 3 in)
• 供給電圧：4,160 または 7,200 V 3相、60 Hz または 5,000、6,000 または 6,600 V 3相、50 Hz（顧客要求に応じた電圧）
• 供給変圧器（最小）：2,750 kVA（5,000、6,000 または 6,600 V 3相、50 Hz 供給用）
• ショベルで利用可能な最小短絡VA：22 MVA（5,000、6,000 または 6,600 V 3相、50 Hz 供給用）
• Crowd：モーターとギアケース間のPowerband Vベルト駆動が衝撃負荷を吸収；第一・第二減速は密閉ギアケース内でスプラッシュ潤滑；ツインレッグディッパーハンドルはトーションボックスとラック＆ピニオン駆動で安定性を確保；スプリングセット空気解放式ディスクブレーキ。
• スイング：2基のモジュラーP&Hプラネタリギアケースがトルクを伝達し、サイクル時間を短縮；スプリングセット空気解放式ディスクブレーキ（各モーターに1基）；スプラッシュ潤滑フィルトレーションシステム。
• プロペル：2基のP&Hプラネタリギアケースが独立して駆動スプロケットにトルクを伝達；P&Hデルタ駆動システムと重荷重鋳造クローラシュー；スプリングセット空気解放式ディスクブレーキ（各モーターに1基）。
• ホイスト：すべてのギアが単一の密閉ギアケース内に収容され、ろ過・冷却された油を供給；大径ホイストドラムによりケーブル屈曲寿命を延長；フェルールベケットシステムとデュアル電動タガーを標準装備；スプリングセット空気解放式ディスクブレーキ（各モーターに1基）。
