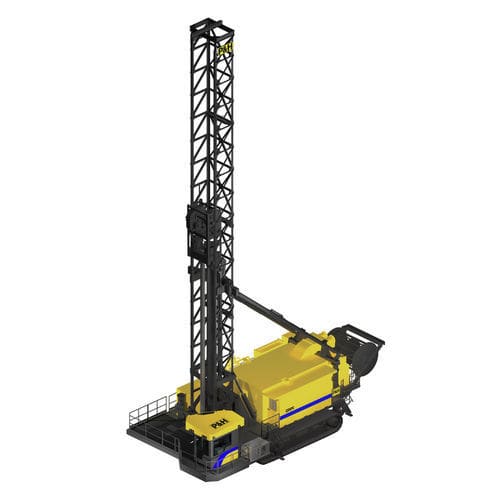

発破孔掘削装置 320XPCクローラー式回転式電動式
お気に入りに追加する
商品比較に追加する
特徴
- その他の特徴
- 発破孔
- 移動性
- クローラー式
- ボーリング ユニット
- 回転式
- その他の特徴
- 電動式
- 部門
- 鉱山用
- 穴径
最大: 444 mm
(17 in)最少: 270 mm
(11 in)- 穴の深さ
最大: 21.3 m
(69'10" )最少: 19.8 m
(64'11" )- 重量
最大: 181,437 kg
(400,000.1 lb)最少: 153,949 kg
(339,399.4 lb)- エンジン出力
522 kW, 746 kW
(709.72 hp, 1,014.28 hp)- 走行速度
2 km/h
(1 mph)
詳細
概要
Komatsu 320XPC は、大量処理の硬岩鉱山向けに設計されたウルトラクラスの回転式露天掘りボアドリルです。ラック＆ピニオン式電動プルダウン、統合型電動システム、頑強な走行装置を組み合わせ、安定した穿孔性能、保守性の簡素化、大型ショベルとの連携による掘削・積込みサイクルの最適化を実現します。
主な製品ハイライト
特徴と利点
資料
技術仕様
Komatsu 320XPC は、大量処理の硬岩鉱山向けに設計されたウルトラクラスの回転式露天掘りボアドリルです。ラック＆ピニオン式電動プルダウン、統合型電動システム、頑強な走行装置を組み合わせ、安定した穿孔性能、保守性の簡素化、大型ショベルとの連携による掘削・積込みサイクルの最適化を実現します。
主な製品ハイライト
- ラック＆ピニオン駆動が一貫したトルクと最大122,000 lbのビット荷重を提供し、掘削／発破サイクルを短縮。
- 回転、プルダウン、コンプレッサ、ポンプの統合電動システムで燃料依存を低減し、保守を簡素化。
- 地上レベルのサービスアクセス、集中潤滑、広い歩行通路で安全かつ迅速な整備を実現。
- 大型ショベル（例：P&H 4100XPC）との組合せで高生産のドリル＆ロード性能を発揮。
特徴と利点
- 強力なプルダウン：電動トップドライブのラック＆ピニオン式プルダウンにより、ビット荷重が確実で力の伝達精度が高い。
- 頑強なマスト：高強度合金鋼製のラティスマストで疲労耐性が高く、ドリルストリングを安定支持。
- 優れた走行性能：耐久性の高いクローラと強力な油圧駆動で機動性、登坂力、素早い据付を実現。
- 十分で信頼性のあるコンプレッサ：用途に応じたベーリングエアを確保する鉱山用コンプレッサの選択肢。
- 優れた操作者視認性：広い視界のオペレータステーション、窓と映像技術により状況認識を確保；旋回シートで移動中の姿勢変更が簡単。
- 生産性の高い操縦環境：FOPSレベルII認定キャブ、飛散防止ガラス、エルゴノミックな操作系、調整可能なエアシートサスペンションと振動低減機構。
- イージーアクセスデッキ設計：広い外部・内部通路とビット／パイプ交換用の大きなリアデッキ。
- 高度な診断機能：Centurion 電気制御システムは多点監視用のセンサとI/Oを備え、診断とトラブルシューティングを支援。
- PreVail RHM：機械の健康状態と性能データを活用し、生産性と稼働率向上に繋げるソリューション。
- 極寒・高所対応：極地対応オプションや4,250 m（14,000 ft）以上での性能維持に向けた構成。
- 弱電網保護（オプション）：ソフトスタートトランスで起動時の突入電流を低減。
資料
- Brochure (English)
- 320XPC spec sheet
- 320XPC sell sheet
技術仕様
- 製品カテゴリ：Blasthole drills — Rotary drill
- モデル / 商号：320XPC
- 孔径（in）：10 5/8 - 17 1/12
- 孔径（mm）：270 - 444
- 最大ビット荷重：68,083 kg（約） / 150,000 lbs
- ビット荷重（kg）（ページ項目記載）：68,038（詳細仕様参照）
- 単回通過穴深さ（ft）：65
- 単回通過穴深さ（m）：19.8
- 最大単回通過（オプション）：70 ft（21.3 m）
- 最大マルチパス（シングルパイプラック）：39.6 m（130 ft）
- 最大マルチパス（デュアルパイプラック）：59.4 m（195 ft）
- 作業時重量（最大）：181,437 kg / 400,000 lbs
- 輸送重量（マスト装着時）：153,949 kg / 339,400 lbs
- クローラタイプ：Heavy‑duty lug and tumbler drive system（Komatsu設計）
- シュー／トラックパッド幅（標準）：36 in（914 mm）
- シュー／トラックパッド幅（オプション）：44 in（1,117 mm）
- 推進機構：デュアル油圧式プラネタリードライブ（スプリントセット）、油圧リリースブレーキ — 231 kW（310 HP）
- 高速走行：0–0.97 kph（60 Hz） / 0–1.6 kph（60 Hz）
- 最大登坂能力：20%
- テイクアップ調整：ジャッキとシム
- エアシステムタイプ：Sullair 油入式スクリュー
- エアシステムフィルタータイプ：Donaldson 2段乾式（Gardner Denver）2個、またはDonaldson 2段乾式3個（Sullair）
- 標準空気供給（公称）：3,450 CFM*（実値は用途により変動；この出力には1,000 HP主電動機が必要）
- コンプレッサタイプ：Gardner‑Denver SSY シリーズ 油入式スクリュー（オプションあり）
- 空気作動圧力：65 psi（448 kPa）
- オペレータキャブ空調：Mine air systems のHVACユニットがプレッシャライズおよびフィルタリングを提供
- オペレータキャブ操作系：PLC制御、夜間作業向けバックライト
- 落下物保護：FOPS Level II
- ガラス：全周ラミネート飛散防止ガラス、屋根窓にガード付き
- キャブ騒音：走行時 <80 dB
- キャブタイプ：後方搭載、振動・騒音低減装備；空気サスペンションシート、トレーナー席、ミニ冷蔵庫、窓着色、LED照明を含む
- パイプハンドリングタイプ：パラレログラム式パイプラック；標準で1ラック（オプションで最大2ラック）
- パイプ径：9.25 - 13.625 in（235 - 346 mm）
- パイプハンドリングオプション：追加パイプラック、合計で最大2つまで
- 補助ウインチ：14,000 lbs（6,350 kg）
- ブレイクアウトレンチ：P&H SureWrench
- マスト構造：合金鋼断面を用いたラティス型
- マスト長（標準）：65 ft（19.81 m）；オプション：70 ft（21.3 m）
- マスト昇降：二つの油圧シリンダ、標準径267 mm（10.5 in）
- 回転機構設計：デュアルDC P&H電動機、独立ABB DCS 880ドライブ（master/follower）。整備時は単一モータで運転可
- 回転速度：0–119 rpm
- 最大トルク：最大 33,895 N·m（最大 25,000 ft·lbs）
- 主電動機（標準）：522 kW（700 HP）
- 主電動機（オプション）：746 kW（1,000 HP）
- 電気システム機能：最小 1.5 MVA 連続、最小短絡 6 MVA；トレーリングケーブル継手で外部遮断、主電動機とドライブ用の高電圧負荷遮断器および真空コンタクタ
- ウインチ／プルダウン設計：DC電動機駆動のチェーンレス rack and pinion 設計
- ドリルフィード速度：最大 16 ft/min（最大 4.9 m/min）
- ウインチ速度：最大 105 ft/min（最大 37.0 m/min）
- ウインチ／プルダウン駆動：電動チェーンレス rack & pinion
- 油圧システム：マスト昇降、機体水平出し、パイプ取扱い用の補助オープンループベーンポンプ；主系統はクローズドループ二重可変排気量ピストンポンプ；ろ過は3ミクロンおよび5ミクロンフィルタと磁気吸引用ストレーナを含む
- 照明：作業領域用標準LED投光器
- レベリングジャッキ：4本のシリンダ — Ø 254 mm x ストローク 1,676 mm
- オートレベル：標準装備
- ジャックパッド（標準）：Ø 30 in（762 mm）；接地圧（標準）129 psi（840 kPa）
- ジャックパッド（オプション）：Ø 50 in（1,270 mm）；接地圧（オプション）46 psi（317 kPa）
- 重量と接地圧：36 in シュー装着時の接地圧：29.0 psi；914 mm シュー：200 kPa；44 in シュー：22.6 psi
- Centurion electric control：ドライブとの統合通信を提供する監視コントローラ、Profibus I/O、GUI表示、マシンヘルスと性能データ用のPreVail RHM準備
