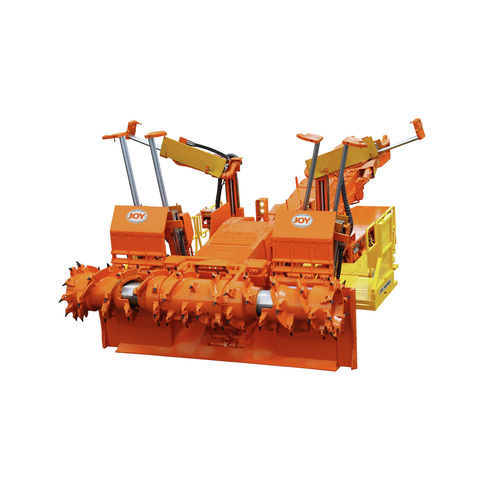

遠隔操作屋根用ボルト締め機 14CM09

概要
ゲートロードを切削して屋根をボルト止めすることで、中間鉱層の進入路を効率的に造成します。特にPittsburgh鉱層に適しており、ゲートロードがストラップおよびボルトで処理された後に中心部のボルト打設を行うことができます。

• 一回通過方式の機械
• 複数の切削幅が選択可能

特長と利点

• 屋根およびリブ用ボルター：切削後の進入路のボルト打設のために、マイナーの両側にオーガ式屋根ボルターを装備。ドリルロールの装着、作業条件に応じた湿式・乾式掘削オプションを用意。
• 集積ヘッド：遠心荷重アーム（CLA）設計により効率的な積み込みを実現。伸縮式ウイングと複数幅で作業要件に対応。集積ヘッドデッキはクロムカーバイドオーバーレイ（CCO）で覆われ、摩耗靴には複数の材質選択あり。
• 実績あるコンベヤシステム：Universal Joyコンベヤリンクによりチェーン寿命を延長。カム式調整機構がコンベヤのスイング時のチェーンたるみを補正。CCO被覆のコンベヤデッキプレートにより耐久性を確保。強度と低騒音を実現する二重スプロケットのコンベヤチェーン。
• カッターヘッド延長：両側の油圧式カッターヘッド延長は角切削時の柔軟性向上および効率的な撤退を可能にするために格納可能。
• Faceboss Control System：オペレータ支援ツール、オートメーションシーケンス、高度な診断機能、機械性能モニタリングにより、運用の最適化に役立つ実行可能なインサイトを提供。
• Joy OptiDrive AC：特許取得済みのJoy OptiDrive ACシステムはソフトウェアと電子・機械システムを統合し、耐久性と操縦性に優れた機械を提供します。

仕様 / 技術仕様

• 型式: 14CM09-16BDX
• 用途 / カテゴリ: Miner bolter（入口造成）
• 電圧: 950 V, 60 Hz
• 機械長さ: 35 ft. 3 in
• 機械重量: 140,000 lbs
• 地上高: 12 in
• 接地圧: 32 psi
• 走行速度（最大）: 65 fpm
• 集積ヘッドディスク速度: 54 rpm
• コンベヤ幅: 30 in
• コンベヤ長さ: 10 ft. nominal
• コンベヤチェーン速度: 475 fpm
• クローラーチェーン幅: 20 in
• 操作方式: リモートコントロール
• 最小切削高さ: 4 ft. 10 in (1,473 mm)
• 最大切削高さ: 10 ft. 11 in (3,327 mm)
• ドリル中心間距離: 8 ft. 10 in (2,692 mm)
• カッターヘッド直径: 43.5 in
• カッター幅: 16 ft
• ビット先端速度: 683 fpm
• 屋根ボルター: 2 standard HGX - MK2
• 屋根ドリルからピック先端までの距離: 12 ft. 2 in
• 掘削機能: リブ側ドリル作業者保護、ドリル作業者上部の落盤偏向器、集じんシステムを備えた乾式掘削
• TRS高さ: 最大 11 ft. 1 in
• ドリル高さ: 最大 7 ft. 10 in
• 木製ジャック高さ: 10 ft. 10 in
• カッターモーター（HP）: 235
• 集積ヘッドモーター（HP）: 67
• 走行モーター（HP）: 80
• ポンプモーター（HP）: 54
• 総馬力（HP）: 827
