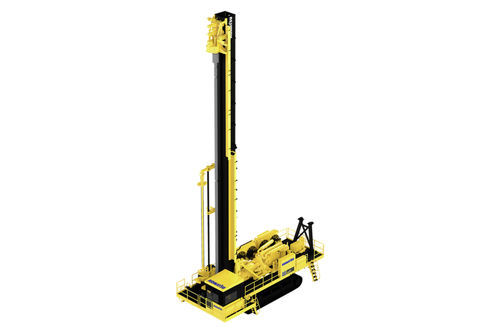

発破孔掘削装置 ZR77

クローラー式回転式CUMMINS

概要
高精度な制御で高い生産性を実現。過酷な条件での安定した性能を目的に設計されたZR77は、堅牢なボクサースタイルのマストと高力のラック＆ピニオン式プルダウンシステムを備えています。これらによりトルク伝達とビット荷重が最大化され、サイクルタイムの短縮と掘削効率の向上を可能にします。

主な特徴

• 高力ラック＆ピニオン式プルダウン：サイクルタイムを短縮し、硬質岩での貫入力を向上させます。掘削時間を最大約12%改善します。
• 自動ビットカラセル / 自動ビット取扱い：迅速でハンズフリーのビット交換によりダウンタイムを最小化。破砕効率と穴品質を維持し、新しい穴径への柔軟な対応を支援します。
• ボクサースタイルマスト設計：構造耐久性を高め、稼働率向上と保守負荷の低減に寄与します。
• 遠隔操作オプション / 掘削の自動化（遠隔操作）：単独および複数ユニット向け高精度GPS（HPGPS）遠隔操作対応。作業者の被曝を抑え、ゼロハームの取り組みを支援します。
• 高精度GPS（HPGPS）による自動ナビゲーション機能：穴位置の精度を向上させ、キャブ内に作業者がいない状態での穴間移動を可能にします。
• インテリジェントコンプレッサ制御：穴内への空気量を制御して出力、燃料消費、ベント速度を管理し、運用コスト低減に寄与します。
• 単回通および多回通の角度掘削：自動マスト位置決めと適応型自動水平調整により、1台のリグで複数の掘削機能を実行可能です。

リソース

• 利用可能な製品資料：仕様シート、販売用シート、掘削自動化ワンページ資料、ボクサーマスト / ラック＆ピニオン販売資料（製品文書・パンフレット）。

仕様 / 技術データ

• 製品カテゴリ：ブラストホール掘削機 — ロータリードリル。
• 型式：ZR77。
• 穴径（in）：7 7/8 - 10 5/8。
• 穴径（mm）：200 - 270。
• 最大ビット荷重（kg）：34,925。
• 最大ビット荷重（lbs）：77,000。
• 単回通穴深さ（ft）：55。
• 単回通穴深さ（m）：16.8。
• 最大多回通深さ（ft）：280。
• 最大多回通深さ（m）：85。
• 動力ユニット — ディーゼルエンジン / 型式（メトリック）：Cummins QST30。
• 動力ユニット — ディーゼルエンジン（インペリアル）：Non-reg. T2 and T4。
• 電気オプション（kv）：6.3。
• 電気オプション（メトリック）：≥3相交流 二次電圧（≥24, 12）。
• 出力（kW）：783。
• 出力（HP）：1,050。
• ロータリーヘッド — トルク（可変）100 rpm時（ft-lbs）：11,000。
• ロータリーヘッド — トルク（可変）100 rpm時（kN-m）：14.9。
• ロータリーヘッド — 定格出力（kW）：158。
• ロータリーヘッド — 定格出力（HP）：212。
• ロータリーヘッド — モータ種別（油圧）：可変排気量アキシャルピストン。
• ロータリーヘッド — 回転数（可変）：200 rpm @ 5,500 ft.-lbs。
• フィードシステム — 種類：ラック＆ピニオン。
• フィードシステム — キャリッジ速度（最大）（m/min）：0〜48.0。
• フィードシステム — キャリッジ速度（最大）（ft/min）：0〜157.5。
• フィードシステム — 揚力（lbf）：67,900。
• フィードシステム — 揚力（kN）：302。
• プルダウン力（kN）：302。
• パイプ取扱い — オプション：25 ftパイプを扱える能力。
• パイプ取扱い — パイプサイズ4 カルーセル容量（in）：8.62以下（直径8 5/8以下）。
• パイプ取扱い — パイプサイズ4 カルーセル容量（mm）：219以下。
• パイプ取扱い — パイプサイズ5 カルーセル容量（in）：8.62以下（直径8 5/8以下）。
• パイプ取扱い — パイプサイズ5 カルーセル容量（mm）：219以下。
• パイプ取扱い — パイプサイズ6 カルーセル容量（in）：7.64以下（直径7 5/8以下）。
• パイプ取扱い — パイプサイズ6 カルーセル容量（mm）：194以下。
• パイプ取扱い — パイプサイズ4 最大深さ（ft）：200（61 m）。
• パイプ取扱い — パイプサイズ5 最大深さ（ft）：240（73 m）。
• パイプ取扱い — パイプサイズ6 最大深さ（ft）：280（85 m）。
• マスト / タワー — マスト幅（m）：1。
• マスト / タワー — マスト幅（in）：39.4。
• マスト / タワー — マスト深さ（in）：39.5（マスト深さ（m）：1）。
• マスト / タワー — キャリッジ / ロータリーヘッド移動量（m）：19.1（ft：62.5）。
• マスト / タワー — マスト長さ（単一通）（ft）：75（m：22.9）。
• マスト / タワー — マスト長さ（多回通）（ft）：61（m：18.6）。
• マスト / タワー — 角度掘削（オプション）：0-30°、5°刻み。
• マスト昇降シリンダ：油圧式（2x）。
• 空気システム — コンプレッサ制御：電気式作動、CANbus。
• 空気システム — 標準出力（CFM）：2,000。
• 空気システム — 標準出力（m^3/min）：56.6。
• 空気システム — コンプレッサタイプ：回転スクリュー式、オイル浸漬式。
• 空気システム — 使用圧力（psi）：100。
• 空気システム — 使用圧力（kPa）：689。
• 空気システム — DTH標準出力（psi）：1,500 CFM @ 350 psi。
• 空気システム — DTH標準出力（bar）：42.5 m3/min @ 24.13 bar。
• 空気システム — 利用可能オプション容量（m^3/min）：109。
• 空気システム — 利用容量に必要な電力（kW）：主モータ 746。
• DTH掘削 — DTH（mm）：最大203 mmのDTHハンマー、最大ビット径229 mm。
• DTH掘削 — DTH（in）：最大8 inのDTHハンマー、最大ビット径9 in。
• 作業範囲 — 単一通深さ（ft）：55（m：16.8）。
• 作業範囲 — 最大単一通（ft）：55（m：16.8）。
• 作業範囲 — 最大多回通（ft）：280（m：85）。
• 流体 / メンテナンス — 燃料タンク容量（標準）（L）：1,514（gal：400）。
• 流体 / メンテナンス — 燃料タンク容量（オプション）（L）：2,366（gal：625）。
• 流体 / メンテナンス — 油圧タンク容量（L）：1,136（US gal：300）。
• 流体 / メンテナンス — OGLタンク容量（L）：68（gal：18）。
• 流体 / メンテナンス — 給水タンク容量（標準）（L）：1,514（gal：400）。
• 流体 / メンテナンス — メンテナンス：地上レベルでのバッテリーおよびスタータ隔離；燃料、油圧、エンジンオイル、冷却液、コンプレッサオイル、グリース、水の地上レベルでのクイックフルードサービスシステム；ライブオイルサンプリング。
• 粉じん対策 — 防じんカーテン：標準；カーテン用電動アクチュエータ：オプション；水噴射システム：標準；水噴射用予熱システム：利用可能；乾式集じん機：オプション。
