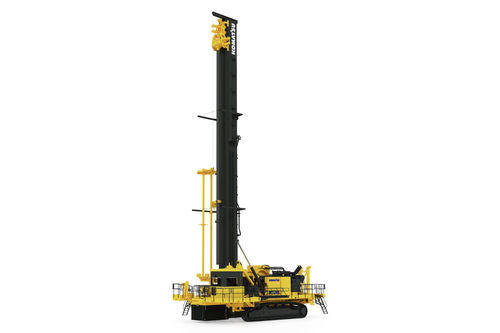

発破孔掘削装置 ZR122

クローラー式回転式遠隔操作式

概要
要求の厳しいブラストホール掘削作業向けに設計されたKomatsu ZR122回転式掘削機は、高いビット荷重、十分な回転力、構造的耐久性を備え、生産性の高い低コスト/ｍの掘削を支援します。ボクサー型マスト、強力なラック＆ピニオンによるプルダウン、各種自動化システムを組み合わせ、穴品質、位置精度、稼働率を最適化します。

主な利点

• 頑強なボクサー型マスト：断面が閉じたマストにより構造信頼性が向上し、検査・保守が容易です。
• 高力のラック＆ピニオン・プルダウン：122,000 lbのビット荷重と高い回転力で硬岩を貫通します。
• 自動ビットカセット：高度な自動ビット交換により交換時間とオペレータのリスクを低減し、穴の一貫性を維持します。
• 高精度GPS（HPGPS）：正確な穴位置決めにより爆破結果や以降工程の効率が改善します。
• 適応可能な構成設計：現場ごとの条件に合わせた柔軟な設定で総掘削コストを低減します。

主な機能と利点（抜粋）

• ボクサー型マストの堅牢な構造：ひずみ集中や亀裂の発生点を低減し、検査・修理が容易です。
• 革新的なラック＆ピニオン・プルダウン：掘削力を高めつつシステム信頼性を維持し、保守時間を短縮します。
• ビットおよびパイプの自動ハンドリング：カセットによりビット交換を迅速化し、径変更での破砕最適化を支援します。
• 強化された構造設計：マスト、メインフレームおよびフロントフレームを耐久性重視で設計。フロントフレームはオプション追加や電源変更に対応可能です。
• HPGPSによる自動ナビゲーション：穴間の正確な掘削移動をサポートし、必要に応じてキャブ無人移動を可能にします。
• 単発および多段角度掘削：同一プラットフォームで複数用途に対応できるマスト構成。

ドリルスチールおよびコンポーネント
Komatsuのブラストホール用ドリルスチール（製造型および一体型）は外径7"～13 3/4"のドリルに対応します。製造型は合金鋼製のツールジョイントを使用し、超音波検査を行います。レンチ用のスロットまたはフラットは仕様に合わせて加工されます。ロータリーショルダ接続は初期摩耗防止のためケンプラテッド処理されます。厚肉構造およびオプションのタングステンハードフェーシングにより寿命を延ばし運用コストを低減します。

• 高品質合金製バー材から作られた一体型ドリルスチール。
• 選択されたロータリーショルダ接続で正しいバランスを得るためにボアをトレパン加工。
• 接続部の同心度および軸方向整列を厳しい公差で保持。
• 摩耗・侵食保護のためのタングステンハードフェーシングを提供。
• ドリルパイプをショックサブに接続するための適合するビットサブおよびセーバ/トップサブをKomatsuが製造。

リソース（利用可能な文書）

• ZR122 Spec Sheet (English)
• ZR122 Sell Sheet (English)
• One-pager：ボクサーマストおよびラック＆ピニオンの説明資料
• プレスリリース：新型ブラストホール掘削機が高い生産性を提供

技術仕様

• モデル / SKU：ZR122
• カテゴリ：Blasthole drills — Rotary drill
• 孔径 (in)：13 3/4
• 孔径 (mm)：349
• ビット荷重 (kg)：55,338
• ビット荷重 (lbs)：122,000
• 単一パス穴深度 (ft)：65
• 単一パス穴深度 (m)：20
