大型油圧ショベル 9020C

クローラー式採鉱ロングリーチ

概要

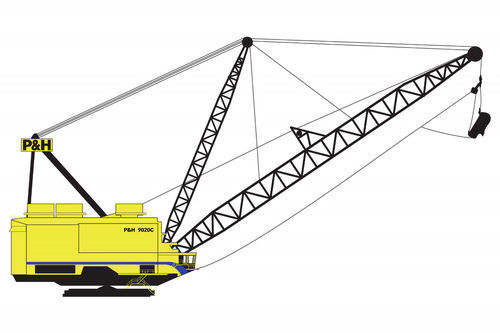

P&H 9020C ドラグラインは、さまざまなブーム長、バケット容量、現場ジオメトリに対応するよう設計されています。露天掘りや大規模掘削に合わせて構成可能で、長期的かつ一貫した稼働と保守性を考慮した設計です。

特徴と利点

• 超強力なタブ タブ設計が荷重を均等に分散し、局所的な応力を低減して保守間隔を延ばします。
• Aフレームによる荷重管理 Aフレーム形状が荷重力を制御し、大荷重時の安定性を確保します。
• 4本コードのブーム 底面が平らな4コード構造により、過酷な稼働条件での構造的整合性を提供します。
• 電子プラットフォーム Centurion 制御システムが機械の性能を監視し、オペレータの生産性と保守計画を支援します。

主要仕様
バケット容量 (m3): 55 - 93
バケット容量 (yd3): 75 - 117
ブーム長さ (m): 90 - 125
ブーム長さ (ft): 300 - 405

技術仕様

• バケット容量: 55 - 93 m3 (75 - 117 yd3)
• ブーム長さ（作業範囲）: 106.7 m (350 ft); 利用可能ブーム長: 90 - 125 m (300 - 405 ft)
• ブーム角度: 37.5°
• 吊り下げ荷重定格: 219,996 kg (485,000 lbs)
• 作業半径: 98.5 m (323.3 ft)
• 掘削深度（実用）: 68.3 m (224 ft)
• 排出高さ: 49.9 m (163.7 ft)
• ロープおよびドラム直径: 揚貨ロープ 101.6 mm (4.375 in); ドラグロープ 101.6 mm (4.365 in); 揚貨ドラム 286 cm (112.5 in); ドラグドラム 286 cm (112.5 in)
• タブとシュー: タブ直径 22.3 m (73 ft); タブ/デッキクリアランス 2.0 m (6.7 ft); 地面圧（タブ）148 kPa (21.4 psi)
• レールサークル直径: 19.5 m (64 ft)
• ローラ数量と直径: 141 x 356 mm (141 x 14 in)
• ピッチ直径、スイングラック: 17.9 m (58.8 ft)
• シュー寸法（最大）: 5.2 x 21.3 m (17 x 70 ft)
• シュー地面圧: 265.9 kPa (38.5 psi) *（シュー地面圧は機重の90%がシューにかかることを想定）
• シュー間幅: 32.6 m (107 ft); シュー下クリアランス: 0.6 m (1.9 ft); 標準ステップ長: 2.3 m (7.5 ft)
• 重量（標準）: ネット重量 5,288.1 kg; カウンターウェイト 556.1 kg; 作業時重量 5,844.2 kg
• 回転フレームとハウス: 機械ハウス長 35.9 m (117.8 ft); 機械ハウス幅 30.5 m (100 ft); リアエンド半径 24.5 m (80.3 ft); センターピンからブームフットまで 12.2 m (40 ft); ブームフット高さ 4.9 m (16.2 ft); 回転フレーム深さ 2.84 m (112 in)
• ブームとフェアリード: ブーム構造 — 幅広フランジの4本コード、ラインパイプ連結; ブーム材質 — HSLA; ブームポイントシーブ直径（ピボット）3,454 mm (136 in); フェアリード — Constant Contact Style; フェアリードシーブ直径 3,454 mm (136 in)
• 電子機器: Centurion 制御システムによる機械監視と生産性支援
