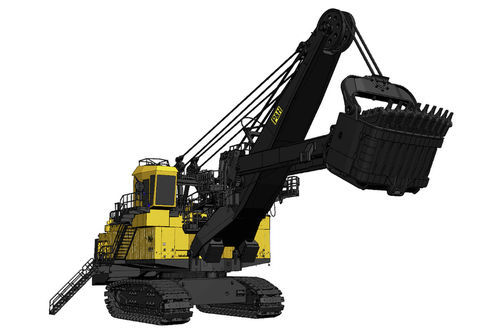

クローラー式フロントショベル 4100C AC

鉱山用

概要
4100C 電動ロープショベルは、大規模な採掘作業向けに高容量の積載と信頼性を提供します。定格積載量の例として81.6 t（90 st）、標準的なバケット容量45.9 m3を備え、実績のある4100Aプラットフォームの改良版です。

ハイライト

• カテゴリ: 電動ロープショベル
• 定格積載量（メートルトン）: 72.5 - 82
• 定格積載量（ショートトン）: 80 - 90
• バケット容量 (m3): 41 - 49
• バケット容量 (yd3): 54 - 64
• 生産量 (MTPH): 7,184 - 9,579
• 生産量 (TPH): 7,919 - 10,559

容量

• 定格バケット容量* (yd3): 60
• 定格バケット容量* (m3): 45.9
• 定格バケット容量 SAE 2:1 (m3): 50.8
• 定格バケット容量 SAE 2:1 (yd3): 66.4
• 最適トラックサイズ (mt): 172 - 363
• 最適トラックサイズ (st): 190 - 400
• 定格懸垂荷重 (mt): 154.2
• 定格懸垂荷重 (st): 170

作業範囲 / 寸法
切削半径 (m): 24.7
切削半径 (ft): 78 ft. 8 in
投棄高さ（ドア開）(m): 9.1
投棄高さ（ドア開）(ft): 31 ft. 0 in
床面レベル半径 (m): 16.4
床面レベル半径 (ft): 52 ft. 6 in
後部旋回半径 (m): 10.2
後部旋回半径 (ft): 32 ft. 3 in
オペレータ目線高さ (m): 9.5
オペレータ目線高さ (ft): 31 ft. 3 in
切削高さ (m): 15.8
切削高さ (ft): 51 ft. 10 in

Crowd

• モーターとギアケース間のPowerband Vベルト駆動により衝撃荷重を吸収。
• 信頼性の高いスプラッシュ潤滑と保守性向上のため、第一・第二減速を密閉ギアケース内に配置。
• ねじれ箱（トーションボックス）とラック＆ピニオン駆動を備えたツインレッグバケットハンドルにより、バンクでの安定性と最適な掘削を確保。
• スプリングセット空気開放式ディスクブレーキ。
• オプションのクラウドフィルtrationシステムあり。

スイング

• 実績ある設計のモジュラー型P&Hプラネタリギアケース2基と一体鍛造スイングギアがトルクを伝達し、高速サイクルを実現。
• スプリングセット空気開放式ディスクブレーキ — 各モーターに1基。
• オプションのスイングフィルtrationシステムあり。

電源要件

• 供給電圧: 7,200 V 3相, 60 Hz または 5,000 / 6,000 / 6,600 V 3相, 50 Hz
• 供給変圧器: 最小 3,000 kVA
• ショベルで利用可能な最小短絡VA: 25 MVA
• 供給電圧備考: 顧客要件に応じた電圧

走行

• 2基の堅牢なP&Hプラネタリギアケースが駆動スプロケットへ独立してトルクを伝達し、必要な牽引力を発揮。
• P&H Deltaドライブの低張力スプロケット駆動システムと耐久鋳造クローラシュー。
• スプリングセット空気開放式ディスクブレーキ — 各モーターに1基。

ホイスト

• すべてのギアは単一の密閉ギアケースに収められ、濾過された油循環により信頼性の高いスプラッシュ潤滑を実現。
• 大径65インチのホイストドラムによりロープの折り曲げ寿命を延長。
• フェルールベケットシステムとデュアル電動タッガーが標準装備で効率的なロープ交換を実現。
• スプリングセット空気開放式ディスクブレーキ — 各モーターに1基。

技術

• Argus – Argus Payload Monitoring Systemは各バケットをリアルタイムで計測し、積載精度とオペレータ評価を支援。
• ProVision – 最大1cm精度の高精度GNSSマシンガイダンスで正確な掘削とトラックスポッティングを支援。
• MineCare – リアルタイム機器状態監視とクラウド解析を組み合わせた保守管理システムで、問題の早期検出と稼働時間の最大化を支援。
• DISPATCH – ロード＆ハウルサイクルを最適化するフリート管理システムで、待機時間を短縮し生産監視を改善。
• Payload 2 – オペレータが目標トラック積載量を一貫して達成するためのツール。

技術仕様

• Model / SKU: 4100C AC
• Brand: Komatsu
• カテゴリ: 電動ロープショベル
• 定格積載量（メトリックトン）: 72.5 - 82
• 定格積載量の例（表示）: 81.6 mt (90 st)
• バケット容量 (m3): 41 - 49
• バケット容量（標準） (m3): 45.9
• バケット容量 SAE 2:1 (m3): 50.8
• バケット容量 (yd3): 54 - 64
• 定格バケット容量 (yd3): 60
• 生産量 (MTPH): 7,184 - 9,579
• 生産量 (TPH): 7,919 - 10,559
• 最適トラックサイズ (mt): 172 - 363
• 最適トラックサイズ (st): 190 - 400
• 定格懸垂荷重 (mt): 154.2
• 定格懸垂荷重 (st): 170
• 切削半径: 24.7 m / 78 ft. 8 in
• 投棄高さ（ドア開）: 9.1 m / 31 ft. 0 in
• 床面レベル半径: 16.4 m / 52 ft. 6 in
• 後部旋回半径: 10.2 m / 32 ft. 3 in
• オペレータ目線高さ: 9.5 m / 31 ft. 3 in
• 切削高さ: 15.8 m / 51 ft. 10 in
• 供給電圧オプション: 7,200 V 3相 (60 Hz) または 5,000 / 6,000 / 6,600 V 3相 (50 Hz)
• 最小供給変圧器: 3,000 kVA
• ショベルでの最小短絡VA: 25 MVA
• 注目システム: Argus, ProVision, MineCare, DISPATCH, Payload 2
