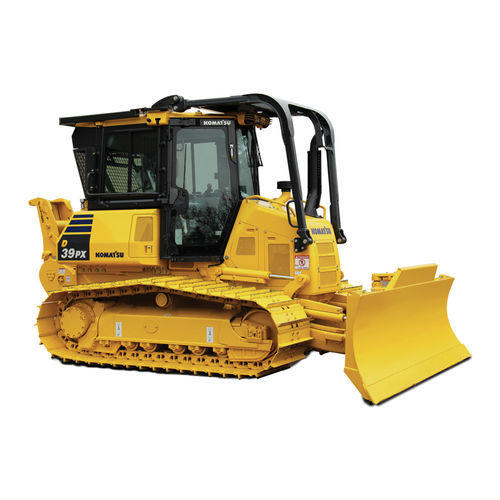

クローラー式ブルドーザー D39PX-24

クローラー式屋外用工事現場用

製品概要
D39PX-24は、優れたブレード視認性と低接地圧による安定性を両立したクローラドーザです。フローテーションと操縦性が求められる整地・土工作業に適し、可変ピッチのPAT（Power Angle Tilt）ブレードと電子制御のHST（Quick-Shiftモード含む）を備えています。

主な特長

• コンパクトな設計で高い応答性
• 精密な整地を可能にする高いブレード視認性
• 浮力と安定性を高める低い接地圧

機能と利点

• Parallel Link Undercarriage System (PLUS)：均一な摩耗設計により、アンダカーリッジ部品をほぼ100％使用でき、従来タイプに比べて整備コストを最大40%低減。強化ローラーとリンクにより摩耗寿命が最大2倍に延びます。
• PATブレード（可変ピッチ）：可変ピッチ機構を備えたPower Angle Tiltブレードにより、整地・敷均し・仕上げなどの用途に対応する多用途性を提供します。
• 優れたブレード視認性：スーパー傾斜ノーズ設計によりブレード視認性が向上し、操作性と作業効率が改善されます。
• 電子制御HST：完全電子制御により自動でスムーズな変速を実現。Komatsu設計のHSTはQuick-Shiftまたは可変速度選択を可能にします。
• メンテナンスの容易なアクセス：ガスストラット補助のスイングアップファンによりラジエータ、オイルクーラ、チャージエアクーラへのアクセスが容易。油圧逆転ファンは冷却器の詰まりを除去します。
• Palm Command Control System (PCCS)：人間工学に基づく低操作力のジョイスティックで、方向制御、走行速度、反回転を操作。ブレード操作用の電子比例制御を含みます。

リソース（製品ページの参照）

• ダウンロード可能な製品パンフレット（PDF）

仕様 / 技術仕様

• 型式：D39PX-24
• ブランド：Komatsu
• カテゴリ：Small dozers
• 出力：105 HP @ 2,200 rpm (ISO/SAE net: 105 HP)
• 出力 (kW)：78 kW @ 2,200 rpm
• エンジン型式：Komatsu SAA4D95LE-7
• エンジン形式：4サイクル、水冷、直接噴射；可変流量ターボチャージャー＋空冷式インタークーラー
• 気筒数：4
• 内径 x 行程：95 x 115 mm (3.75 x 4.52 in)
• 総排気量：3.26 L (199 in³)
• 定格回転数：2,200
• 潤滑：フルフローオイルフィルタ；ギアポンプ、強制潤滑
• 運転質量 (kg)：10,350
• 運転質量 (lbs)：22,817
• トラクタ重量 (kg)：9,140
• トラクタ重量 (lbs)：20,150
• ブレード容量：2.4 m³ (3.14 yd³)
• アンダキャリッジサスペンション：リジッドタイプ
• トラックローラフレーム：モノコック、大断面、頑丈な構造
• ローラとアイドラ：潤滑式トラックローラ
• シュー形式（標準）：Single grouser
• トラックローラ数（片側）：6
• シュー数（片側）：39
• グルーサ高さ：47 mm (1.9 in)
• シュー幅（標準）：635 - 700 mm (25 - 27.5 in)
• 接地面積：29,782 - 32,970 cm² (32 - 35.5 ft²)
• 接地圧（標準シュー、ISO 16754）：27.4 - 30.1 kPa (0.28 - 0.31 kg/cm²; 3.98 - 4.39 psi)
• トレッド：1,620 mm (5 ft. 4 in)
• 地上でのトラック長さ：2,345 mm (7 ft. 8 in)
• ファイナルドライブ：シュー内取付け軸受ピストン式走行モータ、統合二段プラネタリ減速；ボルトオンスプロケットリング、トリプルラビリンスシール構造
• 油圧式走行変速機：デュアルパスHST、最大8.5 mphまでの無段変速；可変容量走行モータ；走行ロックレバーおよびニュートラルスイッチ；モニタでQuick-Shift速度調整可能
• 走行速度（可変/Quick-Shiftモード）：可変モードで最大8.5 kph (0 - 5.3 mph)；Quick-Shiftモードは選択可能なレンジ（1、2、3）
• 操向：Palm Command Control System (PCCS) ジョイスティック；HSTにより滑らかで強力な旋回；最小旋回半径（ピボットマーク）：2.4 m (94 in)
• 整備/補給容量：燃料タンク 190 L (50.2 US gal)；DEFタンク 10 L (2.6 US gal)；冷却水 34 L (9 US gal)；エンジンオイル 11 L (2.9 US gal)；ファイナルドライブ 3.5 L (0.9 US gal)；油圧タンク 64 L (17 US gal)
• 作業環境と安全性：ROPSキャブ；ヘッドレスト付空気サスペンション加熱シート；3" 収納式シートベルト；高解像度カラーLCDモニタと車載診断；New Operator Identification System
• 排出ガスおよび後処理：EPA Tier 4 Final / EU Stage 4 認証；冷却EGR、Komatsu Diesel Oxidation Catalyst (KDOC)および選択触媒還元（SCR）；リアルタイムDEF監視
• 標準装備の主な項目：エアコン、油圧ファン（電子制御）、Komtrax Level 5 テレマティクス、バックアップアラーム、大容量バッテリー、ラジエータガード、ワイドコア冷却パッケージ、前後作業灯（前3、後2）、PLUSトラックシューアセンブリ、トリプルラビリンスファイナルドライブ
• オプション / リア装備：ドーザアセンブリ、ヒッチ、リア装備用油圧、フルレングストラックローラガード、代替シュー幅あり
