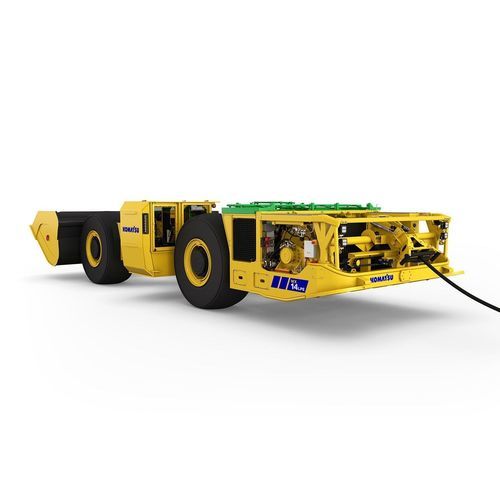

電動式LHD WX14LPE

地下採鉱用

<b>概要</b><br>WX14LPEは、鉱業用産業鉱物の低床地下作業向けに設計された14トンのケーブル式電動LHD（load–haul–dump）です。旧型式SLP-14E。2.02 mの低床キャビンと直結電動駆動、最適化されたケーブル管理、連続運転かつ局所排出がない運用に耐える部品を組み合わせています。<br><br><b>主な利点</b><br><ul><li>サイクル全体での出力：継続出力172 kW、ピーク出力450 kWにより、掘削山の貫通力と加速性能を確保します。</li><li>14トンの積載能力：産業鉱物用途での高い生産性に最適化。</li><li>スマートなケーブル処理：制御された巻取りで応力やねじれ、安全リスクを低減し、ケーブル寿命を延長。</li><li>低床設計：キャビン高さ2.02 mで低断面の掘進区間での安定した走行が可能。</li><li>油圧効率：ロードセンシング式油圧で油温とエネルギーロスを低減し、安定した性能を維持。</li><li>耐久設計：溶接鋼製フレームと堅牢な部品により長期稼働と保守低減を実現。</li><li>作業者重視の制御系：三踏みレイアウトと直感的操作で滑らかかつ無段階の速度制御を実現。</li><li>局所排出ゼロ：ケーブル給電により地下での熱負荷と換気負荷を低減。</li><li>人間工学に配慮した安全キャビン：強化ガラス、調整可能なペダル、回転式シートで安全性と快適性を向上。</li></ul><br><b>資料</b><br>メーカー資料から仕様書をダウンロード可能です（製品ページに仕様書が参照されています）。<br><br><b>特徴 / 技術仕様</b><br><ul><li>型式：WX14LPE</li><li>Manufacturer / Brand: Komatsu</li><li>用途：低床地下産業鉱物採掘用ケーブル式電動LHD</li><li>Tramming capacity：14 000 kg (30,865 lbs)</li><li>積載量：14 tonne（公称）</li><li>標準バケット容量：9.6 m³ (12.56 yd³) — 参照値 9.7 m³ (12.69 yd³)</li><li>運転質量：46 916 kg (103,432 lbs)</li><li>総積載質量：60 916 kg (134,297 lbs)</li><li>前軸荷重（無荷重）：21 290 kg (46,936 lbs)</li><li>後軸荷重（無荷重）：25 626 kg (56,496 lbs)</li><li>前軸荷重（積載時）：40 796 kg (89,940 lbs)</li><li>後軸荷重（積載時）：20 210 kg (44,555 lbs)</li><li>ケーブル長：330 m (1,083 ft)</li><li>ケーブル径：51.8 mm (2.04 in)</li><li>高電圧供給：1000 V</li><li>駆動：直結電動駆動</li><li>牽引モーター連続出力：172 kW (231 HP)</li><li>牽引モーター最大出力：450 kW (603 HP)</li><li>補助モーター連続出力：145 kW (194 HP)</li><li>補助モーター最大出力：200 kW (268 HP)</li><li>牽引力：320 kN (71,939 lbf)</li><li>油圧ブレークアウト力（リフト/チルト）：200 kN (44,962 lbf)</li><li>最大許容勾配：28%</li><li>走行速度（直結電動駆動 無荷重）：16, 6.9, 4.9, 4, 3.6, 2.8 km/h</li><li>走行速度（直結電動駆動 積載時）：16, 10, 6.3, 5.4, 4.7, 3.6 km/h</li><li>トランスミッション / アクスル：電動駆動；アクスル Kessler；前後 D106</li><li>差動装置：前オープン、後オープン</li><li>ブレーキ：外部冷却式多板、スプリング適用油圧釈放 (SAHR)</li><li>後軸揺動角：+/- 8 度</li><li>タイヤ：26.5R29（用途別の選定は現地タイヤサプライヤーに相談）</li><li>油圧システム：ロードセンシング閉中心回路設計の可変流量ピストンポンプ；ステアリングが作業油圧に優先</li><li>バケット/ブーム制御：ロッドガード付きの単段二重作動シリンダー</li><li>操向制御：単段二重作動シリンダー×2</li><li>バケットダンプシリンダー：ロッドガード付き単段二重作動シリンダー</li><li>ブームホイストシリンダー：単段二重作動シリンダー×2</li><li>油圧タンク容量：600 L (159 US gal)</li><li>バケット動作時間：ダンプ 5.2 s；上げ 6.8 s；下げ 4.6 s</li><li>旋回時間：右 3 s；左 3 s</li><li>計器盤：12" (0.3 m) デジタルタッチ表示オプション、照明付きボタン、カメラ表示</li><li>キャビン高さ：2.02 m（低床設計）</li><li>構造：前後フレーム溶接鋼製、モジュラー設計；材料 S 355J2 / S690</li></ul>
