大型油圧ショベル 9020XPC

クローラー式採鉱鉱山用

概要

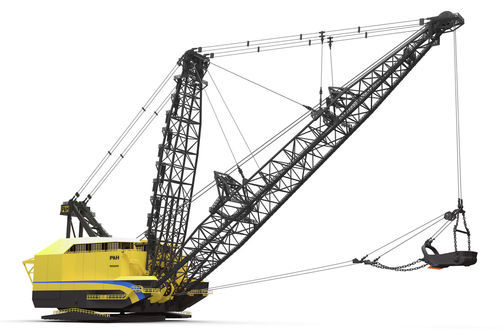

P&H 9020XPC ドラグラインは、大規模露天掘りでの継続的な重量物取扱い向けに設計されています。複数のブーム長とバケット容量を選択可能で、大容量タブ、4コードブーム構造、Centurion 電子プラットフォームを組み合わせ、信頼性の高い稼働と効率的な監視を提供します。

主な特長

• 荷重を均等に分散する超強力タブにより優れた信頼性を提供
• 荷重力を効果的に制御するAフレーム設計
• 厳しい条件下での運用に対応する4コードブームによる構造的完全性
• 操作者の効率を最大化しドラグラインの稼働を監視する電子プラットフォーム（Centurion制御システム）
• 安定性、ブーム先端滑車の良好な視認性、均衡した軸方向作業荷重を実現する高度に設計されたブームとAフレーム
• 安全性、納入、保守および点検作業の改善を目的にユーザーの意見を反映して設計
• 総所有コストを低減し生産を最適化する包括的なサービスサポート

設計および製造のハイライト

• 長寿命かつ低メンテナンスを目指したタブ設計；全ての交差プレートにVerti-Shield溶接継手を採用し、連続溶接で歪みを最小化
• ブーム構造用のラインパイプレイシングを備えた4本のワイドフランジコード；ブーム材質：HSLA
• 巻上/ドラグシステム向けのConstant Contactスタイルフェアリードと大径滑車

技術仕様

• バケット容量 (m3): 85 - 122
• バケット容量 (yd3): 110 - 160
• ブーム長さ (m): 100 - 130
• ブーム長さ (ft): 325 - 425
• 巻上ロープ: 133.4 mm (5.25 in)
• ドラグロープ: 133.4 mm (5.25 in)
• 巻上ドラム: 335 cm (132 in)
• ドラグドラム: 335 cm (132 in)
• タブ直径: 26.8 m (88 ft)
• 地面圧（タブ）: 138 kPa (20.1 psi)
• タブ/デッキ間クリアランス: 2 m (6.7 ft)
• レールサークル直径: 23.8 m (78 ft)
• ローラ数と直径: 171 x 406 mm (171 x 16 in)
• スイングラック有効直径: 22.1 m (72.4 ft)
• シューサイズ（最大寸法）: 5.2 x 26.8 m (17 x 88 ft)
• 地面圧（シュー）: 225.2 kPa (32.6 psi) - 注：シューの地面圧は機械重量の90%がシューにかかることを想定
• シュー間幅: 38.1 m (125 ft)
• シュー下クリアランス: 0.6 m (2 ft)
• 標準ステップ長: 2.3 m (7.5 ft)
• 正味重量: 7 532.5 kg (16,606 Ibs)
• カウンターウェイト: 439.1 kg (968 Ibs)
• 作業重量: 7 971.6 kg (17,574 Ibs)
• 機械室長さ: 38.9 m (127.5 ft)
• 機械室幅: 36.4 m (119.3 ft)
• 後端半径: 27.4 m (90 ft)
• センターピンからブームフットまで: 12.2 m (40 ft)
• ブームフット高さ: 5.9 m (19.5 ft)
• 回転フレーム深さ: 3.68 m (145 in)
• 懸吊荷重定格: 344,736 kg (760,000 Ibs)
• 作業時のブーム長さ範囲: 113.1 m (371 ft)
• ブーム角度 (deg): 35.8
• 作業半径: 105.9 m (347.5 ft)
• 掘削深さ（実用）: 64.8 m (212.5 ft)
• 排出高さ: 48.1 m (161 ft)
