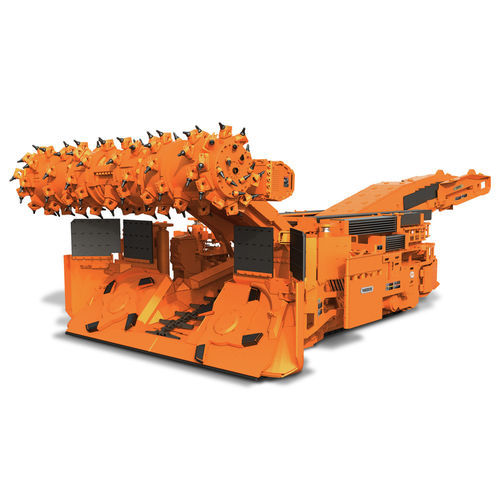

複合屋根ボルト締め機連続採炭機 14ED25

概要
14ED25は、低～中薄層の掘進作業で生産性を高めるために設計されたエントリードライバーで、ボルト打設一体型システムを内蔵し、切削とボルト打設を単一パスで同時に行えます。この単一パス機能は、屋根支持の早期設置が必要な弱い屋根条件で発生する入口のボトルネックを解消します。

主な利点

• 高い信頼性と稼働率
• 大規模なオーバーホール間隔の延長（通常3〜6年）
• 切削とボルト打設の同時実行により入口のボトルネックを解消

特徴と利点（ハイライト）

• 二重伸縮式カッターヘッド：油圧式ヘッド延長は引き込み可能で、引き戻しを容易にしコーナー切削に柔軟性を提供。単一パスで最大16 ftの広幅切削が可能。カッターヘッド出力：656 HP / 490 kW。
• Faceboss Control System：オペレーター支援ツール、 自動シーケンス、 高度な診断および機械性能監視により運用最適化のための実用的な情報を提供。
• 二重屋根掘削機：各側面に傾斜機能を持つ半自動Joy AFX210屋根ボルターを1台ずつ固定して、迅速な屋根制御の設置を実現。
• 前後ATRSシリンダー：掘削およびボルト打設中に屋根を安定させる4本の油圧シリンダー。ボタン操作で作動し、シリンダーはパルス動作してボルト打設時の屋根接触を維持し、作業者を保護します。
• 油圧最適化パッケージ：ホース数と部品点数を削減し、ホース配管を簡素化して保守性を向上させ、オーバーホールを容易にします。

追加製品情報

• 一体型ボルトシステムにより、単一パスで切削とボルト打設を同時に実行可能。
• ウェットまたはドライの掘削が可能。
• リソース：本製品の部品および関連リソースが利用可能です。

技術仕様

• モデル / 商品名：14ED25
• カテゴリ：入口開発 — エントリードライバー
• 屋根ボルター数：2
• 側板ボルター数：2
• ルートドリルからピック先端までの距離：137 in
• 機体長さ：42 ft. 11 in
• 機体重量：180,000 - 196,000 lbs
• シャーシ高さ：48 in
• 最低地上高：11 in
• シャーシ幅：120 in
• 接地圧：33 - 37 psi
• 牽引速度（最大）：65 fpm
• クローラーチェーン幅：22 in
• 木材シリンダー一体型屋根掘削機：2台のAFX210掘削機
• オプションの側板掘削機：2
• 掘削機能：ウェットまたはドライ掘削
• 屋根掘削機から作業面までの距離：9 ft. 4 in
• 側板掘削機から作業面までの距離：13 ft. 7 in
• 側板ガード：6 ft. 0 in または 8.5 in
• TRS到達距離：12 ft. 9 in
• カッターヘッド直径：44 in
• カッター幅：15 ft. 6 in（最小）
• 最大切削高さ：11 ft. 5 in
• 最小切削高さ：6 ft. 6 in
• 切削速度：60 rpm
• ビット先端速度：690 fpm
• ドラム延長：9 in
• サンプ距離：52 in
• カッターモーター：328 HP
• 集塊ヘッドモーター：67 HP
• 牽引モーター：80 HP
• ポンプモーター：160 HP
• コンベヤーモーター：54 HP
• 合計馬力：1165 HP
• コンベヤー幅：30 in
• コンベヤー側板高さ：12 in
• コンベヤー速度：402 fpm
• CLA直径：51 in
• 機械電圧：950 V 60 Hz
• 機械ケーブル：4/0 - 3 芯
• 油圧ポンプ（タンデム）：120 gpm
• 油圧タンク容量：300 US gal
