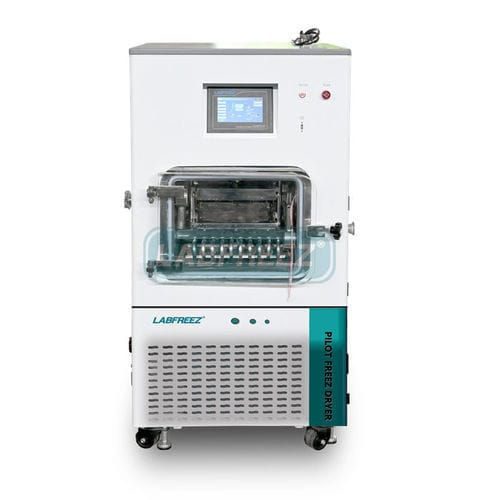

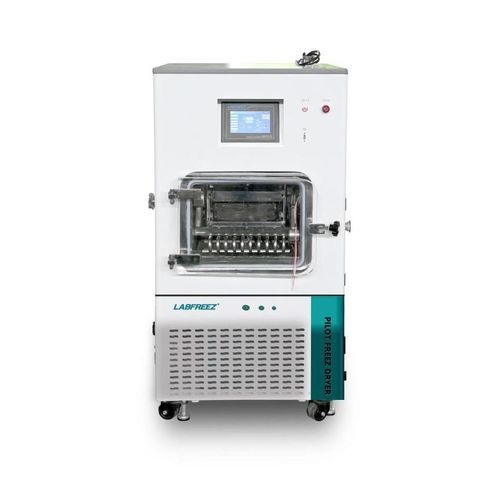

実験用凍結乾燥機 FD-10F series

加工パイロット食品産業用

簡易説明

• 小ロット（バリアントにより1–3 kg/バッチ）の研究・パイロット用インシチュ凍結乾燥機
• 凝縮器の氷捕捉能力は約6 kg/24 h、凝縮器最低温度は最大-86°Cのオプションあり
• 同一チャンバー内での凍結前処理と乾燥が可能。自動/手動モード、バイアル真空ストッパーオプションあり
• シリコーンオイル循環加熱または電気式加熱棚を選択可能。ワクチン、プロバイオティクス、ポリペプチド、漢方、食品、果実に対応
• USBによるデータエクスポート、リモート制御およびFD-LYOソフトウェアはオプション

概要
FD-10F Seriesは、生物学的試料および食品試料の小ロット処理向けに設計されたコンパクトな自動インシチュパイロット凍結乾燥機です。シリコーンオイル循環加熱または電気加熱棚を採用し、バイアルの真空下ストッパー（封栓）オプションを備えています。洗浄性、熱伝達制御、プロセス精度を重視した設計です。

チャンバー

• 長方形の乾燥チャンバー：サンプルを移載せずに予凍結と一次乾燥を実施
• チャンバー、棚、トレイは研磨済みSS304；接触部はSS316オプション
• 観察用高透過率のプレキシガラス扉、内部は丸角処理で清掃が容易
• シリコーンオイル循環加熱は高精度温度管理に適し（医療/生物）、電気加熱は食品用途に適合
• 油加熱モデルはGUNDFOSシールド循環ポンプとPID制御を採用；低粘度シリコーンオイルを熱媒に使用
• 電気加熱棚は安全電圧と制御可能な加熱立ち上がりを実現

凝縮器チャンバー（コールドトラップ）

• 大容量SS304凝縮器（腐食プロセス向けにSS316オプションあり）
• 凝縮器最低温度：シリコーンオイル仕様で最大-86°C、電気仕様で-60°C程度
• 高速冷却能力：例 +20°C→-40°C 約30分
• プレキシガラス扉付き独立円筒型コールドトラップで強力な氷除去能力
• 均一な捕氷と捕集性を高める特許ガス分流技術
• 凝縮器周囲の電気加熱オプションで効率的に氷を除去

冷凍機系

• 安定した性能を得るための二段冷却設計
• DANFOSS等の有名ブランド密閉型コンプレッサーとCFCフリー冷媒
• Danfossの圧力コントローラとバルブで安定制御
• 凝縮器性能オプション：通常-60°C程度、オプションで-86°Cまで対応
• 外部冷却装置を必要としない空冷運転；ブレーズドプレート熱交換器内蔵

循環システム

• シリコーンオイル加熱モデル（FD-10F-R / FD-10F-TP）にはGUNDFOS（デンマーク）シールド循環ポンプを採用
• PID制御の電気加熱要素により棚温度を高精度に制御

制御システム

• 手動・自動の柔軟な制御モードとPLC制御ロジック
• 標準7インチLCDタッチグラフィック表示；Siemens PLCおよび10インチタッチスクリーンはオプション
• 棚温度プロファイルはプログラム可能；32プログラム、各プログラム最大36セグメント（曲線保存・リアルタイム編集可能）
• USBエクスポート対応の内蔵データレコーダー；FD-LYOソフトウェアおよびPC/モバイルによる遠隔制御はオプション
• センサ較正機能、リアルタイムおよび履歴アラーム表示、ユーザーレベルとパスワード保護

真空システム

• 二段式ロータリーベーン真空ポンプ標準装備；真空は自動で調整・設定可能
• 到達真空は機種により概ね1–5 Pa；高性能ポンプ（LEYBOLD/ULVAC）を選択可能
• 大気から約10 Paの動作真空まで約30分以内に到達する設計（機種依存）
• 低リーク設計（仕様：システム漏れ率 < 10 Pa·l/sec）

安全保護

• 電気およびプロセス保護のための機械全体の保護ロジックとインターロック
• 真空、加熱およびその他主要システムのアラーム機能
• 電源ON/OFF保護および昇華プロセス保護；凝縮器–真空のインターロック

その他の機能

• 汎用タイプはバルク原料（食品、果実、薬草）向け；ストッパータイプはバイアルの真空封止向け
• 不活性ガス供給接続用の膨張式（水）バルブと安全ダイヤフラム弁を装備可能で保存性向上に寄与
• 適合性・認証オプション：CE、ISO 9001、ISO 13485、ISO 14001；要望に応じてGMP対応設定可能

仕様表
型式: FD-10F Series (FD-10F-R / FD-10F-RE / FD-10F-TP / FD-10F-TPE)
仕様: 標準凍結乾燥機 / ストッパー付凍結乾燥機（手動またはオプションのストッパー装置）
棚面積: 0.2 m²（1段トレイバリアントは0.1 m²）
棚数: 2 個（1 個バリアントあり）
棚加熱: シリコーンオイル循環加熱 または 電気加熱
棚温度範囲: -40°C〜+70°C（シリコーンオイル）；-50°C〜+70°C（電気オプション）
棚寸法: 400 × 270 mm；トレイ寸法 395 × 265 mm
トレイ数: 2（小型バリアントは1）
サンプル積載量: 2 L（厚さ10 mm）または1 L（厚さ10 mm）バリアントにより異なる
バイアル搭載例: Ø22: 440 / 220 個；Ø16: 868 / 434 個；Ø12: 1554 / 777 個（機種依存）
凝縮器: 典型 ≤ -65°C（電気ユニット ≤ -60°C）；-80°C / -86°C オプション
氷捕捉能力: 6 kg / 24 h
凝縮器融氷: 自然（電気融氷オプションあり）
真空ポンプ: 標準装備（二段ロータリーベーン、真空流量 ~4 L/s 記載）
到達真空: ≤ 5 Pa（典型的到達可能真空）
冷却方式: 空冷
外形寸法（L×W×H）: 655 × 640 × 1200 mm
重量: 約210 kg
制御: PLC 自動＋手動（USB データエクスポート）；遠隔/WiFi 制御オプションあり
設置電力: 約2 kW
電圧: 220 V / 50 Hz（110 V / 60 Hz に変更可能）
材質: チャンバー、棚、トレイは SS304（接触部は SS316 オプション）
