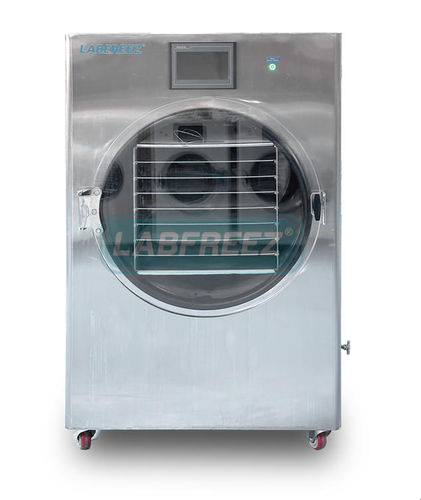

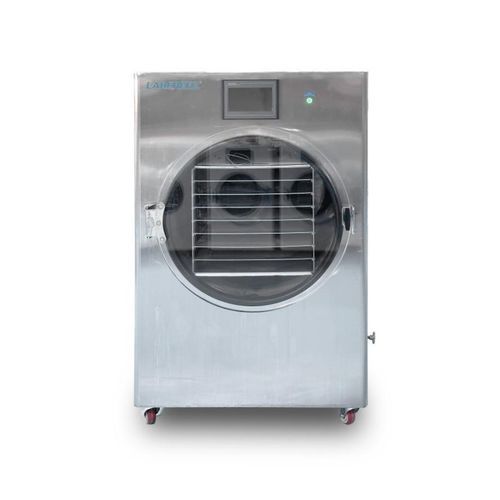

実験用凍結乾燥機 FD-300F-CE

加工食品産業用製薬産業用

製品説明
FD-300F-CEは、食品および熱に敏感な生物材料の凍結乾燥（リオフィリゼーション）用に設計された商用フリーズドライ機です。真空凍結乾燥は元の生化学的特性を保持し、長期保存を可能にします。再水和により乾燥前の状態に近い復元が可能です。食品、製薬、生物試料、研究用途の制御された昇華に適しています。

用途

• 野菜：食用キノコ、ニンニクスライス、チャイブ、青ネギ、インゲン、エンドウ、キュウリ、スイートコーン粒、角切りニンジン、ホウレンソウ、アスパラ、山菜等。
• 水産物・肉類：貝類、エビ、魚、牛肉、豚肉、鶏肉、羊肉のスライス。
• 調味料：ガーリックパウダー、ジンジャーパウダー、青ネギパウダー、トマト、胡椒。
• インスタント飲料：コーヒー、茶、スープ、豆乳パウダー、ミルクパウダー。
• コンビニエンスフード：ベビーフード、スナック、キャンプ用食品。
• 医薬分野：錠剤、試薬、粉末注射剤、新鮮な生薬（高麗人参、鹿茸、クコの実、田七人参等）。
• 材料・生物分野：グラフェン材料、花、胎盤、細胞サンプル等。

仕様（表）
凍結乾燥槽
外装材質：炭素鋼（ステンレスオプション）
外形：ボックスタイプ
内面粗さ：Ra ≤ 0.5 μm
ドア開閉方向：時計回り（上面図）
凍結乾燥扉：有機ガラス

棚（シェルフ）構成
棚材質：アルミニウム（ステンレスオプション）
層構造：上下表面にハンダ継ぎ目のない内部溶接方式
表面粗さ：Ra ≤ 0.5 μm
板面平坦度：≤ ±0.5 mm/m2
層間隔：45 mm
トレー材質：304ステンレス
トレー数：8
有効棚面積：3.0 m2
棚最小温度：≤ -35 ℃（無負荷）
棚冷却時間：≤ 120 min (+20 ℃ → -35 ℃)
棚加熱時間：≤ 20 min (-35 ℃ → +20 ℃)
層温度差：≤ ±1 ℃
層温度範囲：-35 ℃ ～ +80 ℃

コールドトラップ
シリンダー材質：SUS 304ステンレス
形状：水平型
トラップ扉：有機ガラス
コイル材質：銅管
表面粗さ：Ra ≤ 0.5 μm
トラップ面積：≤ 1.5 m2
氷凝縮能力：≤ 40 kg（カスタマイズ可）
トラップ冷却速度：+20 ℃ → -55 ℃ 以内 60 分
トラップ最小温度：≤ -55 ℃（無負荷）
霜取り方式：電気加熱霜取り

冷凍システム
コンプレッサー：Embraco 密閉ピストンコンプレッサー（輸入）
冷媒：混合冷媒（低温・高効率・環境配慮型）
コンプレッサー数：1 台
棚冷却：間接冷却 1 台
コールドトラップ冷却：直接冷却 1 台
凝縮器：空冷式
保護：国際的に有名なブランド部品を採用
オプション：コールドトラップ ≤ -80 ℃ 用カスケードコンプレッサー

真空システム
二段式ロータリーベーンポンプ（高品質、中国）
数量：1 台
最大真空度：≤ 15 Pa
凍結乾燥箱排気速度：大気圧 → 15 Pa < 5 分（乾燥条件）
システム漏れ率：≤ 10 Pa·l/s
真空プローブ、真空調整弁：カスタマイズ可

制御システム
制御方式：シングルチップ制御
タッチスクリーン：MCGS（昆仑7"）または Siemens（オプション）
中間リレー：カスタマイズ
配電ブレーカー：Chint

保護機能
起動保護：全安全条件成立時のみ起動
動作保護：電気系統の論理インターロックおよび制御・保護機能
モーター：過負荷、過熱、相欠相保護
循環系：加熱循環保護
昇華中の製品保護：真空不良時の加熱遮断
真空ポンプ起動時のコールドトラップ保護：インターロックあり

その他パラメータ
電源：単相 220V
定格消費電力：4.5 kW
全体構造：一体型フリーズドライ
鈑金：1.5 mm 鋼板
塗装：輸入ブランドの環境配慮型塗料
シャーシ・基板：5 mm 鋼板
温度伝導器：輸入ブランド
梱包：合板

技術仕様

• 型番：FD-300F-CE
• SKU：FD-300f-CE
• 有効棚面積：3.0 m2
• トレー枚数：8（304 ステンレストレー）
• 棚最低温度（無負荷）：≤ -35 ℃
• コールドトラップ最低温度（無負荷）：≤ -55 ℃（カスケードで ≤ -80 ℃ 選択可）
• 氷凝縮容量（標準）：≤ 40 kg（カスタマイズ可）
• 最大真空度：≤ 15 Pa
• 排気時間（大気圧 → 15 Pa）：< 5 分（乾燥時）
• 電源：単相 220V；定格消費電力：4.5 kW
• 構造：炭素鋼ボックスタイプ、内部仕上げ Ra ≤ 0.5 μm
