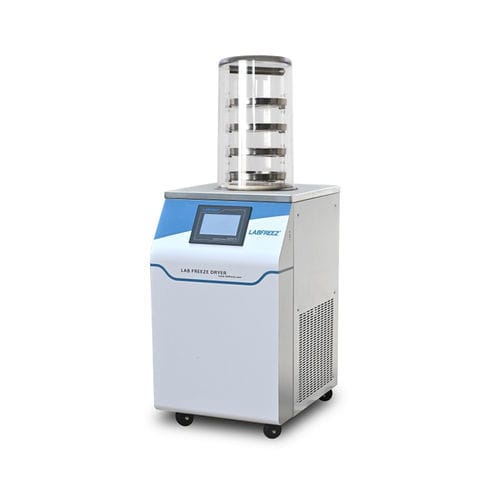

実験用凍結乾燥機 FD-12 series

パイロット電気暖房付きステンレススチール製

Short description

• DANFOSS（SECOP）製コンプレッサー採用。二段冷凍サイクル、CFCフリー冷媒によるラボ用凍結乾燥装置
• 7インチタッチスクリーン（Labfreez® FD表示）で乾燥曲線、真空度、凝縮器温度、稼働時間、周囲温度を表示
• 凝縮器：標準 -55 °C、オプションで -80 °C / -110 °C の二段カスケード
• 除氷能力 約4 kg/24 h（空冷、機種依存）、コールドトラップ容量 5 L
• チャンバー種別：FD‑R、FD‑MR、FD‑TP、FD‑MTP、FD‑MT、FD‑FT（バイアル、フラスコ、アンプル対応）
• USBポートによるデータ出力；RS232/ソフトウェアはオプション

Model description

• FD‑12シリーズは、研究室サンプルおよび小ロット生産向けの卓上／小型据置型フリーズドライヤーです
• 機種バリエーション：Normal (R)、Manifold (MR)、Top‑press (TP)、Manifold‑Top‑press (MTP)、Multi T (MT)、FT（ポート構成とワークフローに応じて選択）

Characteristics

• マイクロプロセッサ制御、7インチタッチLCDで乾燥曲線をリアルタイム表示
• サンプルの予凍結機能；棚加熱およびレシピ/プログラム制御はオプション（最大16プログラム×36セグメント）
• DANFOSS（SECOP）コンプレッサーによる高冷却能力と低騒音、CFCフリー冷媒採用
• 凝縮器、ラック、棚は304ステンレス製；棚高調整可能；透明ドライチャンバーで観察が容易
• 電気加熱デフロスト（オプション）で迅速な除氷；凝縮器加熱デフロストで効率的に除氷
• 窒素インフレーションバルブやマニホールド／アクセサリのオプションあり
• CE、ISO 9001、ISO 13485、ISO 14001 認証取得

Specifications (table)
Model | FD-12-R | FD-12-R-80 | FD-12-R-110 | FD-12-MR | FD-12-MR-80 | FD-12-MR-110 | FD-12-TP | FD-12-TP-80 | FD-12-TP-110 | FD-12-MTP | FD-12-MTP-80 | FD-12-MTP-110 | FD-12-FT | FD-12-FT-80 | FD-12-FT-110 | FD-12-MT | FD-12-MT-80 | FD-12-MT-110
Total shelf area (m2) | 0.12 | 0.12 | 0.08 | 0.08 | / | /
Dry chamber size (mm) | Ф260×430 | Ф260×430 | Ф260×465 | Ф260×490 | Ф260×540 | 430×480 (H×L) | 430×480 (H×L)
Shelf size (mm) | Ф200 | Ф200 | Ф180 | Ф180 | / | /
Shelf distance (mm) | 70 | 70 | 70 | 70 | / | /
Shelf number (pcs) | 4 | 4 | 3 | 3 | / | /
Trays number (pcs) | 4 | 4 | 3 | 3 | / | /
Vials load quantity (pcs, examples) | Ф12 mm: 920 / 920 / 56 / 560（機種とポート構成により異なる） | Ф16 mm: 480 / 480 / 285 / 285 | Ф22 mm: 260 / 260 / 165 / 165
Sample load capacity | 1.2 L | 1.2 L | 0.8 L | 0.8 L | / | /
Flask support | / | 8 pcs | / | 8 pcs | 8 pcs | /
Dry rack | Included | Included | Included | Included | / | /
Cold trap rack | Included | Included | Included | Included | / | /
Shelf heating program | Optional | Optional | Optional | Optional | Optional | Optional
Condenser temperature options | -55 °C standard; -80 °C and -110 °C optional
Cold trap size (Depth × Height) | Ф215 × 140 mm
Cold trap capacity | 5 liters
Ice removal capacity | ~4 Kg/24h（空冷、標準値）
Cold type | Air‑cooled
Defrost type | 電気加熱デフロスト（オプション）
Ultimate vacuum | ~1 Pa
Vacuum pump | 付属（複数のポンプモデル；標準例 2 L/s）
Pump rate | 2 L/s 標準（アップグレード可能）
Installed power | 目安 970 W（-55 °C）〜約1300 W（より低温の凝縮器）
Voltage | 220 V/50 Hz または 110 V/60 Hz（オプション）
Dimensions of host (L×W×H) | 例: 580×500×720 mm (-55 °C); 770×550×720 mm (-85 °C)
Dimensions of vacuum pump | 例: 480×140×240 mm（モデル 2XZ-2）
Total weight (examples) | 機種・オプションにより約90〜130 kg

Optional list

• -80 °C condenser (FD1001)
• RS232 & analysis software for data export (FD1002)
• Defrost device / electric defrost (FD1003)
• Alternate refrigerants (R404a, R502, R23 etc.) (FD1004)
• Oil mist filter (FD1005)
• Shelves heating & program segment control (FD1006)
• Additional trays (6 pcs) (FD1007)
• Removable lid for drying drum (FD1008)
• Flask adapters and manifold accessories (FD1009, FD1009x250, FD1009x500, FD1009x1000)
• Vacuum pump upgrades (Leybold or other higher‑performance pumps)
