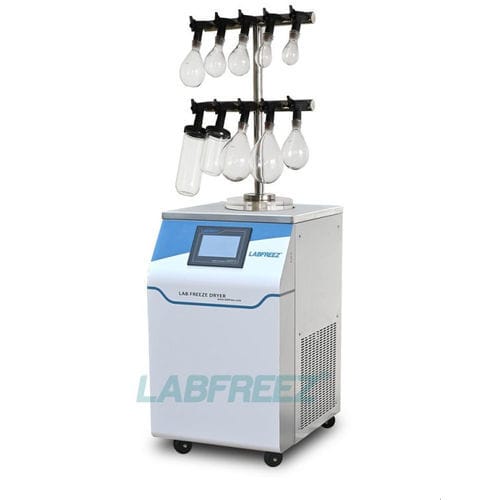

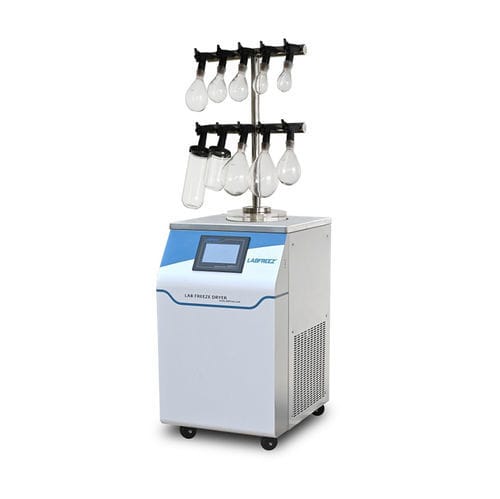

実験用凍結乾燥機 FD-12-FT

食品産業用電気暖房付きステンレススチール製

簡潔説明

• ドイツ製 DANFOSS (SECOP) コンプレッサー
• 2段冷却技術、CFCフリー冷媒使用
• 7インチタッチスクリーン、Labfreez® FD グラフィック管理
• 画面表示：乾燥曲線、真空度、凝縮器温度、稼働時間、周囲温度
• 標準 -55°C 凝縮器；-80°C、-110°C オプション
• 棚加熱レシピプログラム（オプション）
• 凝縮器電気加熱デフロストで迅速な氷除去
• USBインターフェースでデータ出力・印刷対応
• 対応チャンバー：FD-R、FD-MR、FD-TP、FD-MTP、FD-MT、FD-FT

概要
FD-12シリーズは、試験室サンプルの凍結乾燥（リオフィリゼーション）および少量生産向けに設計された実験室用フリーズドライヤー（凍結乾燥機）です。ステンレス製凝縮器と調整可能な棚、観察用透明乾燥室、グラフィカル表示で乾燥曲線や主要パラメータを監視・記録するマイクロプロセッサ制御を備えます。

特長

• マイクロプロセッサ制御＋7インチタッチLCDで乾燥曲線、真空度、凝縮器温度、稼働時間、周囲温度を表示
• サンプルの事前凍結機能
• DANFOSS（SECOP）コンプレッサーとCFCフリー冷媒により高い冷凍能力と低騒音を実現
• 304ステンレス製凝縮器、ラック、棚で耐食性と清掃性向上；棚高さ調整可能
• 透明乾燥室によりプロセスを目視で確認可能
• 実験室向けのコンパクトな床置設計
• 凝縮器オプション：標準 -55°C、溶媒含有サンプル向け -80°C または -110°C 二段カスケード（オプション）
• 電気加熱デフロストで迅速なサイクル切替（オプション）
• 窒素注入バルブにより不活性化や移送操作に対応
• 通常、マニホールド、トッププレス、T型などの複数チャンバー構成に対応
• CE / ISO 9001 / ISO 13485 / ISO 14001 認証

代表的なサンプル
適用例：生物試料、バイアル、食品サンプル、小ロットのバルク生物試料など、凍結乾燥に適した多様な材料。R&D、品質管理、小規模生産で使用されます。

モデル説明（FD-12 シリーズ変種）
利用可能な変種：FD-12-R、FD-12-R-80、FD-12-R-110、FD-12-MR、FD-12-MR-80、FD-12-MR-110、FD-12-TP、FD-12-TP-80、FD-12-TP-110、FD-12-MTP、FD-12-MTP-80、FD-12-MTP-110、FD-12-FT、FD-12-FT-80、FD-12-FT-110、FD-12-MT、FD-12-MT-80、FD-12-MT-110 — 通常型、マニホールド、トッププレス、マニホールドプレス、T型フラスコ/アンプル構成を網羅します。

表 / 主要比較項目（代表）
乾燥チャンバー寸法（変種別例）
FD-12 変種：Ф260×430 / Ф260×465 / Ф260×490 / Ф260×540 / 430×480 (H×L)
総棚面積 (m2)
代表値：0.08–0.12 m2（変種により異なる）
棚サイズ / 間隔 / 枚数
例：棚径 Ф200 または Ф180 mm；棚間隔 約70 mm；モデルにより通常 3–4 枚の棚/トレイ
バイアル搭載数（例）
バイアル Ø12 mm：約920本まで；Ø16 mm：約480本；Ø22 mm：約260本（モデル・トレイ構成により変動）

凝縮器 & 真空システム
凝縮器温度オプション：標準 -55°C；オプション -80°C または -110°C 二段カスケード。コールドトラップ例：Ф215 × 140 mm；容量 約5 L。氷除去能力：約4 kg/24 h（典型）。空冷式。到達真空 約1 Pa。真空ポンプ付属（代表ポンプ流量 約2 L/s；モデルに依存）。電気デフロストで迅速な氷除去を実現。

電気・機械仕様
定格消費電力例：約970 W（一部バリアントで最大約1300 W）。電圧：220 V/50 Hz または 110 V/60 Hz（選択）。本体寸法例：580 × 500 × 720 mm（-55°C）または 770 × 550 × 720 mm（-85°C）。真空ポンプ寸法例：480 × 140 × 240 mm。総重量は変種により異なる（典型 約90–130 kg）。

オプション & アクセサリ（選択例）

• -80°C / -110°C 凝縮器（オプション）
• RS232 & PCソフトウェア（データロギング用）
• 電気デフロスト装置
• 代替冷媒（R404a、R502、R23 等）
• オイルミストフィルター
• 棚加熱 & プログラム可能レシピ制御
• 追加トレイ、取り外し可能ドラム蓋、バイアルキャッピング/ストッパー、アンプルシーリング装置
• 高性能真空ポンプ（Leybold 等）

技術仕様

• Brand: Labfreez Instruments (FD-12 series)
• Model: FD-12-FT (FD-12 family variants)
• 氷除去能力（典型）：約4 kg/24 h
• コールドトラップ容量：5 L
• 凝縮器温度オプション：標準 -55°C；オプション -80°C、-110°C
• 到達真空：約1 Pa
• 真空ポンプ：付属（代表流量 2 L/s；機種依存）
• 棚面積：約0.08–0.12 m2（変種に依存）
• 棚/トレイ：通常 3–4 枚（変種に依存）
• サンプル搭載容量（例）：0.8–1.2 L（変種に依存）
• 定格消費電力：約970 W（変動あり；一部約1300 W）
• 電圧：220 V/50 Hz または 110 V/60 Hz（選択）
• 本体寸法（例）：580×500×720 mm（-55°C）または 770×550×720 mm（-85°C）
• 素材：304 ステンレス製凝縮器、棚、ラック；透明乾燥室
• 制御：7" タッチスクリーン、乾燥曲線のグラフィック表示、USB エクスポート
• 認証：CE、ISO 9001、ISO 13485、ISO 14001
