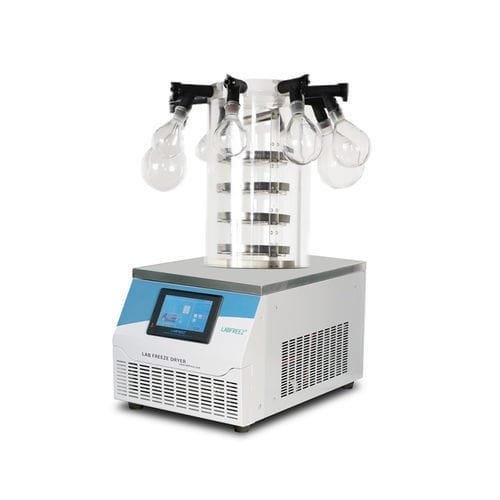

実験用凍結乾燥機 FD-10 series

食品産業用製薬産業用栄養補助食品用

簡潔説明

• 研究室の試料、バイアル、フラスコ、小ロット向けのコンパクトなベンチトップ凍結乾燥機
• DANFOSS (SECOP) コンプレッサー、二段冷凍方式、CFCフリー冷媒採用
• 7インチタッチ液晶（Labfreez FD）で乾燥曲線、真空、凝縮器温度を表示
• 標準凝縮器 <-55°C（-80°C 二段冷凍はオプション）；USBデータ出力；真空ポンプ付属

製品説明
FD-10シリーズは、試験研究室での試料、食品、医薬品バイアルなどの凍結乾燥試験向けに設計されたベンチトップ型の凍結乾燥機です。医療、製薬、バイオ、食品分野の研究開発、品質管理、小規模生産に適しています。

特長

• マイクロプロセッサ制御と7インチタッチ表示により乾燥曲線、真空、凝縮器温度、稼働時間、周囲温度を表示
• サンプルの予凍結機能、観察用の透明ドライチャンバー
• DANFOSS (SECOP) コンプレッサーによる大容量冷却と低騒音、空冷方式
• 304ステンレス製凝縮器、棚、ラック（取り外し・高さ調整可能）で耐腐食・洗浄性良好
• 凝縮器加熱デフロスト（電気デフロストはオプション）で氷除去を迅速化
• 水系サンプル向けに-55°C標準、溶媒含有サンプルや低共晶点向けに-80°C二段冷凍オプション
• R、MR、TP、MTP、MT、FTなど用途に応じたチャンバータイプを選択可能
• 認証：CE、ISO 9001、ISO 13485、ISO 14001

モデル / 利用可能チャンバータイプ

• FD-10-R：標準タイプ
• FD-10-MR：ストッパー＋フラスコ（多目的構成）
• FD-10-TP：トッププレス式ストッパー装置
• FD-10-MTP：フラスコシステム
• FD-10-MT：マルチポートマニホールド

技術表（概要）
Model | Dry chamber size (D×H) | Total shelf area | Shelf size | Shelf number | Trays number
FD-10-R | Φ260×430 mm | 0.12 m² | Φ200 × 4 pcs | 4 pcs | 4 pcs
FD-10-MR | Φ260×465 mm | 0.12 m² | Φ200 × 4 pcs | 4 pcs | 4 pcs
FD-10-TP | Φ260×490 mm | 0.08 m² | Φ180 × 3 pcs | 3 pcs | 3 pcs
FD-10-MTP | Φ260×540 mm | 0.08 m² | Φ180 × 3 pcs | 3 pcs | 3 pcs

バイアル積載例 (バイアル径) | FD-10-R | FD-10-MR | FD-10-TP | FD-10-MTP
Ø12 mm | 920 pcs | 920 pcs | 560 pcs | 560 pcs
Ø16 mm | 480 pcs | 480 pcs | 285 pcs | 285 pcs
Ø22 mm | 260 pcs | 260 pcs | 165 pcs | 165 pcs

サンプル積載量 | FD-10-R / FD-10-MR | FD-10-TP / FD-10-MTP
1.2 L (R / MR) | 0.8 L (TP / MTP)

凝縮器温度 | <-55°C (標準); -80°C オプション
コールドトラップサイズ | Φ215 × 140 mm (深さ × 高さ)
氷除去能力 | 3–4 kg / 24時間 (典型)
冷却方式 | Air-cooled
デフロスト方式 | 自然 (電気デフロストはオプション)
最終真空度 | < 5 Pa (空)
真空ポンプ | 標準付属（2 L/s；高性能はオプション）
ポンプ速度 | 2 L/s
設置電力 | 970 W
電圧 | 220 V / 50 Hz または 110 V / 60 Hz
寸法（例） | 460 × 625 × (370+430) mm（概算）
重量（例） | FD-10-R：100 kg；FD-10-MR：110 kg；FD-10-TP：105 kg；FD-10-MTP：120 kg；FD-10-MT：65 kg

標準構成

• 開閉式ステンレス凝縮器；丸角仕上げで耐食・清掃性向上
• 取り外し・調整可能なステンレス棚とラック；4または6段選択可
• ステンレス製予冷ラック（メタルカバー付）；成形ガラス乾燥ドラム
• DANFOSS (SECOP) コンプレッサー、凝縮器ファン、LCDタッチ表示；履歴データ保存とUSB出力

オプション

• -80°C 凝縮器
• RS232 & データ管理ソフト
• 電気式デフロスト装置
• 代替冷媒（R404a、R502、R23 など）
• 高性能 Leybold 真空ポンプ；オイルミストフィルター
• 加熱棚 & プログラムセグメント制御（最大16プログラム、各最大36セグメント）
• 追加トレイ、乾燥ドラム用着脱式蓋、各種フラスコ、バイアルキャッパー、アンプルシーラー

仕様

• シリーズ：FD-10 Series（ベンチトップラボ用凍結乾燥機）
• 典型凝縮器温度：<-55°C 標準；-80°C オプション
• ポンプ速度：2 L/s（標準ポンプ付属）
• 最終真空度：<5 Pa（空）
• 設置電力：970 W；電圧：220 V/50 Hz または 110 V/60 Hz
• 寸法（概算）：460 × 625 × (370+430) mm；質量：約65–120 kg（機種による）
• サンプル容量：約最大1.2 L（機種依存）；バイアル容量：約最大920 本（Ø12 mm）
• 棚面積：最大0.12 m²；氷除去量：約3–4 kg/24 時間
• 冷却方式：Air-cooled；コンプレッサー：DANFOSS (SECOP)；操作：7" タッチLCD、データロギングおよびUSB出力
• チャンバーオプション：R、MR、TP、MTP、MT、FT
