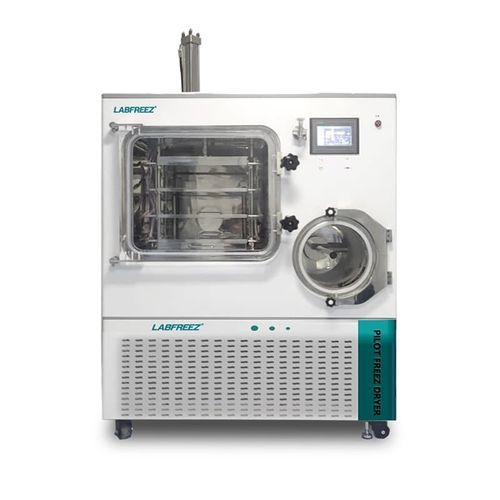

加工凍結乾燥機 FD-30F seriesパイロット製薬産業用電気暖房付き
お気に入りに追加する
商品比較に追加する
特徴
- 研究所 / プロセス
- 加工, パイロット
- 用途
- 製薬産業用
- その他の特徴
- ステンレススチール製, 電気暖房付き
詳細
概要
冷凍システム
乾燥室
凝縮器（コールドトラップ）
循環システム
FD-LYO制御システム
真空システム
安全保護
その他の機能
主な構成部品 / 材料
オプション
仕様（要約）
- FD-30Fシリーズはフラスコおよびバルク製品向けのパイロット凍結乾燥機です。モデル：FD-30F-R（標準）およびFD-30F-TP（バイアル封栓機能あり）。
- 医薬品、ワクチン、プロバイオティクス、ポリペプチド、試料などの処理を想定。チャンバー内の前冷却により移載と汚染を回避します。
- GMP対応可能な設計、CE/ISOオプションあり。ウォールクロス設計や空冷式も選択可能。
冷凍システム
- 安定した低温性能と低騒音を実現する二段冷凍方式、密閉型コンプレッサー採用。
- Danfossなどの信頼性のある圧力制御部品および配管内のブレーズドプレート熱交換器を採用。
- 凝縮器/コールドトラップは非常に低温まで設計（代表仕様 ≤ -75 °C、シリコーンオイル機は約 -86 °Cを参照）。
- 棚温度制御範囲通常 -50 °C〜+70 °C（平衡時 ±1 °C）。空冷型は室外冷却設備不要で稼働可能。
乾燥室
- 同一チャンバー内での前冷却と乾燥を可能にする長方形チャンバー設計で作業移載を削減。
- チャンバー・棚は研磨済みSS304（接液部はSS316選択可）、観察用高透過ドア、内角は洗浄しやすいR加工。
- 内壁粗さ ≤ 0.6 μm、棚の平坦度 ≤ ±0.5 mm/mで均一乾燥を支援。
- シリコーンオイル循環加熱による高精度温度制御（食品用途は電気加熱選択可）。各棚は粗さ・平坦度確認済。
凝縮器（コールドトラップ）
- 大容量のステンレス凝縮器（標準SS304、耐腐食用途はSS316選択可）で高速な氷捕捉能力。
- 一部モデルは独立円筒型コールドトラップを採用し、氷の除去が容易で高い捕捉効率を実現。
- ガス分流技術と凝縮器周囲の電気加熱による効果的な除霜・氷除去機能。
循環システム
- 信頼あるメーカー製のシールド循環ポンプとPID制御の電気加熱要素を備えたシリコーンオイル循環。低粘度・低温用シリコーンオイルを推奨。
- FD-20F/30F/50F/100F/200Fシリーズの該当機種に循環システムを搭載。
FD-LYO制御システム
- 手動・半自動・自動の柔軟な制御モードを提供し、パイロットや小ロット生産に対応。PLC＋グラフィックタッチディスプレイ搭載。
- プログラム保存（最大32プログラム、各36セグメント）、リアルタイムで曲線修正・USBデータ出力。PC/APP遠隔監視はオプション。
- センサ較正機能、リアルタイム警報、履歴照会、ユーザーレベル・パスワード管理によりトレーサビリティを確保。
真空システム
- 標準で二段式ロータリーベーン真空ポンプを採用。真空自動調整機能あり。より低真空が必要な場合はLeybold/ULVAC/Edwards等の高性能ポンプを選択可能。
- 典型的な到達真空 ≤ 5 Pa、ポンプ性能例 約6 L/s（機種・ポンプに依存）。漏れ量は低く設計。
安全保護
- 電気、冷凍、真空、加熱系をまたぐ包括的な保護ロジックとインターロック、アラーム表示を備えています。
- 真空低下、加熱・冷凍故障、電源保護、処理インターロック等が材料保護を支援。
その他の機能
- 通常（バルク）タイプはバルク原料向け、ストッパー（封栓）タイプはフラスコのインチャンバー封栓に対応。
- 不活性化・充填用インターフェース（膨張式/水式バルブと安全ダイヤフラム）により不活性ガス工程が可能。
- CE、ISO 9001、ISO 13485、ISO 14001などの証明書・適合オプション、GMP対応可。
主な構成部品 / 材料
- 密閉式冷凍コンプレッサー、Danfoss圧力ユニット/バルブ、冷凍ループのブレーズドプレート熱交換器。
- 凝縮器/トラップはSS304（SS316選択可）、循環ポンプ（例：Grundfos）、シリコーンオイル循環システム。
- PLC＋タッチ表示器、USB出力付レコーダー、オプションのPC/APP遠隔制御ソフトウェア。標準で二段ロータリーポンプ。
オプション
- ウォールクロス（GMP）レイアウトおよび取付、FD-LYO PC/遠隔制御（WiFi/APP）、上位PLC/タッチパネル、接液部のSS316化。
- 真空ポンプの代替ブランドや高性能真空パッケージ、電気式またはホットガス式の除霜オプション。
仕様（要約）
- モデル：FD-30F-R（標準）／FD-30F-TP（封栓付き）。
- リオフィリゼーション面積：0.4 m²（R）／0.306 m²（TP）；棚寸法：300 × 340 mm；トレイ：295 × 335 mm。
- 棚数：R = 4+1 枚；TP = 3+1 枚。棚間隔の例：R 50 mm／TP 70 mm。
- 棚温度範囲：-50 °C〜+70 °C（平衡時 ±1 °C）。コールドトラップ温度：設計 ≤ -75 °C（シリコーンオイル機はさらに低温参照）。
- 氷捕捉能力：約8 kg / 24 h（典型）。到達真空 ≤ 5 Pa。バイアル収容例：Ф22 約728（R）／546（TP）。
- 外形寸法（mm）：R 920×780×1350（約400 kg）；TP 1280×900×1630（約450 kg）。電源：220 V 50 Hz（110 V 60 Hz オプション）。
