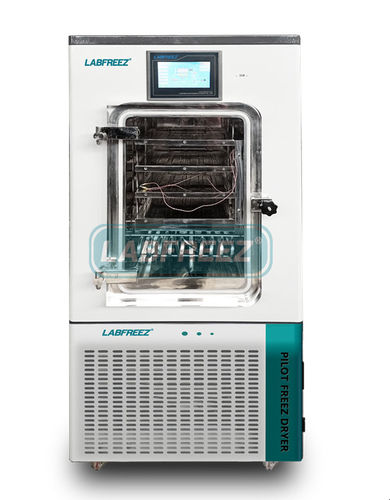

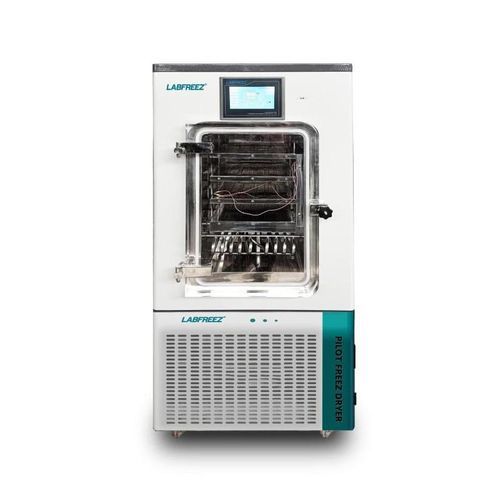

パイロット凍結乾燥機 FD-30F series

食品産業用製薬産業用電気暖房付き

製品概要

• パイロット真空自動凍結乾燥機
• フランス/ドイツブランドのコンプレッサー、高品質ポリッシュSS304、平坦度<0.4
• Labfreez® FD-EBM制御システム付きタッチスクリーン
• バイオサンプル、食品
• バルクサンプル用
• 処理能力：生サンプルの4〜6kg/バッチ
• 中国メーカー、工場価格

パイロットフリーズドライヤーシステム

その場凍結乾燥：電気加熱式のFD-30F-REは同じチャンバー内で乾燥させるため、材料の汚染を避け、自動昇華を実現します

プログラム可能な加熱；凍結乾燥曲線を保存し、観察および再現可能なプロセスを実現します

。 冷凍システム

メンテナンスが容易な二段式冷却技術

有名ブランドの密閉コンプレッサー（例：Tecumseh, DANF、Tecumseh、DANFOSS)による低騒音と強力な冷却性能

Danfoss圧力コントローラーとバルブによる高い安定性

コンデンサー：

シリコーンオイル・マシンでは-86°Cまで、電気ヒーター・マシンでは-60°Cまで冷却可能

+20°Cから-40°Cまでの急速冷却（～30分以内）

庫内温度範囲 -50°C～+70°C ±1°C（バランス）

余分な冷却装置なしで、室内での空冷運転が可能

フロンガスフリーの冷媒とブレージングプレート熱交換器を使用

ドライ・チャンバー

長方形のドライ・チャンバー、予備凍結と乾燥は手動で移動することなく、同じチャンバー内で行われます

チャンバーと棚板：研磨されたSS304（接触部はオプションでSS316）、観察用の高透過性プレキシガラスドア、清掃が容易な丸みを帯びた内側コーナー

内壁の粗さ≤0.6μm、棚の平坦度≤±0.5mm/mで均一な乾燥を実現

棚板の加熱：医療/バイオに典型的なオイル循環加熱（高精度）、食品用途に適した電気加熱

棚板は安全な電圧を使用、加熱速度は制御可能、鏡面仕上げのステンレス製棚板は粗さと平坦度をテストし、温度の均一性を実現

ウォールクロス加熱はGMP基準に適合するようオプションで選択可能

コンデンサー（コールド・トラップ）

• SS304製の大容量コンデンサー（腐食性材料にはSS316がオプション）
• コンデンサー最低温度：最大-86℃（シリコンオイル機）、-60℃（電気加熱機）
• ～30分以内に+20℃から-40℃まで急速冷却
• 一部のモデルでは独立したシリンダータイプのコールドトラップが利用可能（強力な氷除去）。
• FD-30F-REおよび一部モデルに採用された冷却パイプ式コンデンサー
• 特許取得のガス分岐により、均一なコールドトラップと高い氷キャッチ能力を実現
• 効果的な氷除去のためのコンデンサー室周辺の電気ヒーター

。 循環システム

グルンドフォス（デンマーク）製シールド循環ポンプおよびPID制御電気加熱コンポーネント

循環流体：低温、低粘度シリコーンオイル

FD-20F、FD-30F-TP、FD-50F、FD-100F、FD-200Fシリーズに適用される循環システム

FD-LYOコントロールシステム

フレキシブルな手動+自動制御モード：バッチおよびパイロット生産用の手動、半自動、自動

グラフィックタッチスクリーン付きPLC制御（標準7インチLCD、シーメンスPLCおよび10インチタッチはオプション）

棚温度調節および制御可能、プロセスカーブの保存

32プログラム、各プログラムは最大36セグメント、カーブの保存およびパラメータはリアルタイムで変更可能

内蔵レコーダー；データ分析のためのUSBエクスポート、オプションのFD-LYO PCソフトウェアとリモートコントロール

長期的な測定精度を保証するセンサー較正機能

診断とメンテナンスのためのリアルタイムアラーム表示と履歴アラーム照会

分散操作のためのユーザーレベルとパスワード保護

PCまたはモバイルアプリによるオプションのWIFIリモートコントロール

真空システム

2段式ロータリーベーン真空ポンプを標準装備、真空度は自動調整可能

究極の真空度は～1 Paに到達可能、より高性能な真空ポンプ(LEYBOLD / ULVAC / Edwards)はオプション

ポンプ性能：大気圧から10 Paまで <30 分(代表値)

システムリークレート < 10 Pa-L/s

安全保護
• ロジックインターロックによる包括的な機械保護
• 電気、真空、加熱システムの保護、システム障害のリアルタイムアラーム
• 電源オフ/オンおよび昇華プロセス保護
• 昇華中の材料保護、真空が不十分な場合の加熱カット
• コンデンサーと真空のインターロック保護

その他の機能

食品、果物、漢方薬、バイオ材料などの原料に適した通常のバルクタイプ

バイアルに使用可能なストッパリングタイプ（キャップをバイアルにストッパリング）

安全ダイヤフラム付きの膨張式（水）バルブ、不活性ガス源に接続して乾燥させ、不活性ガスを充填して保存期間を延長することが可能

CE/ISO 9001/ISO 13485/ISO 14001認証、必要に応じてGMPに適合可能

主要コンポーネント（概要）

• Tecumseh/Danfossコンプレッサー（例）
• Danfoss圧力コントローラーおよびバルブ
• グルンドフォス循環ポンプ
• PLC + LCDタッチコントロール（Labfreez FD-EBM）
• 2段ロータリーベーン真空ポンプ（またはオプションでより高いブランド）
• SS304構造（接触部品はオプションでSS316）

仕様（要約表） モデルFD-30F-R｜FD-30F-R｜FD-30F-TP 加熱タイプ電気加熱｜シリコンオイル循環加熱｜シリコンオイル循環加熱 凍結乾燥面積 0.4平方メートル｜0.4平方メートル｜0.306平方メートル 棚の量4+1個｜4+1個｜3+1個 棚温度範囲：全機種-50～70℃（バランス時±1 温度差（均一性）：±1℃（バランス時） 棚板サイズ： 300 × 340 mm（全モデル共通） トレイ1枚あたりの投入量（代表値）4 l (re/r) | 4 l | 3 l 棚の間隔50 mm (RE/R) | 50 mm | 70 mm トレイサイズ： 295 × 335 mm (全モデル) トレイ枚数4個（RE/R）｜4個｜3個 バイアル容量（例）：ф22：728本（RE/R）｜728本｜546本｜ф16：1440本｜1440本｜1080本｜ф12：2600本｜2600本｜1950本 コールド・トラップ温度: ≤ -60°C （RE） | ≤ -75°C （R） | ≤ -75°C （TP） 氷の捕獲能力：全モデルで8kg/24時間（代表値 霜取り：自然（RE/R）｜電気またはホットガス（TP） コールドタイプ空冷式（全機種） 真空度： ≤ 5 Pa（代表値） 真空率6 L/s（代表値） 寸法（mm）：FD-30F-R 890 × 660 × 1210、FD-30F-R 920 × 780 × 1350、FD-30F-TP 1280 × 900 × 1630 重量FD-30F-RE～280kg、FD-30F-R～400kg、FD-30F-TP～450kg 電圧：220V/50Hz（110V/60Hzオプション）（全機種） 電力FD-30F-R 2700 W; FD-30F-R 4500 W; FD-30F-TP 5500 W 制御方法PLCオート＋マニュアル 特徴/仕様 テクニック

商用モデル：FD-30F-RE

暖房タイプ：

電気ヒーター（FD-30F-RE）

処理能力：1バッチあたり4～6kg（重量物）

棚面積： 0.4平方メートル

棚の温度範囲：-50℃～+70℃±1℃

コールドトラップ温度：-60℃（RE）、-75℃（R/TP）

氷の捕獲：~8kg/24時間

真空度：5Pa以下

真空ポンプの流量：6L/s

真空度：0：6L/秒

寸法（RE）：890×660×1210mm

重量（RE）：~280kg

電源：220V/50Hz（110V/60Hzも使用可能）

パワー（RE）：2700W

：2700 W

制御：PLC + タッチスクリーン、32プログラム、36セグメント/プログラム

構造：
