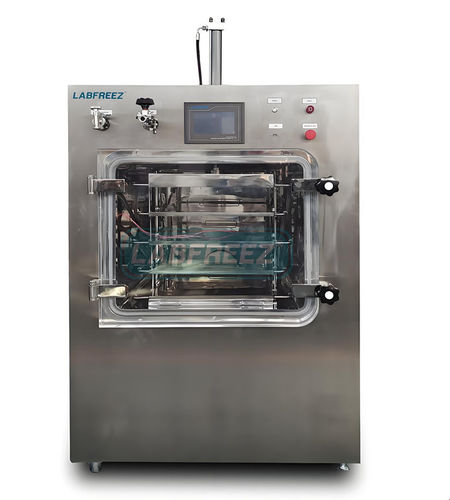

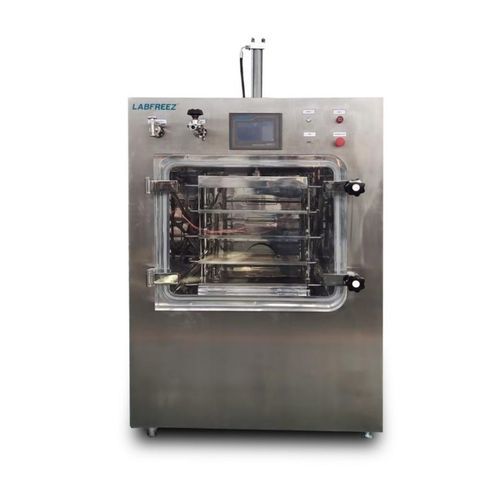

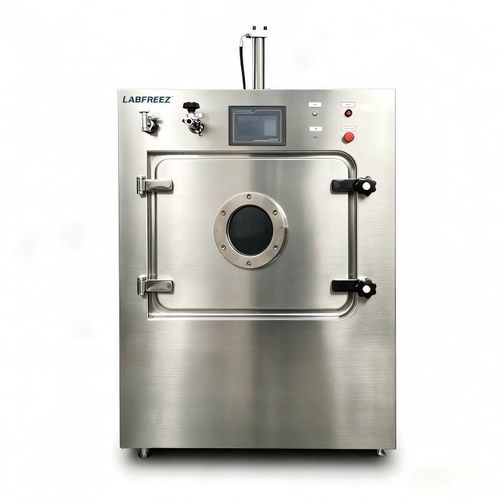

加工凍結乾燥機 FD-100F-TP

パイロット食品産業用製薬産業用

簡易説明

• ワクチン用凍結乾燥機、長方形乾燥室タイプ
• 同一室内での事前凍結と乾燥が可能、移送不要
• 棚面積1.15 m2、バッチ当たり10〜15kg、氷捕捉能力15 kg/24h
• 高精度熱オイル循環温度制御方式
• 自動＋手動運転、PCによる遠隔制御（オプション）
• フランス由来の有名ブランドのコンプレッサー、循環ポンプ、圧力計採用
• 空冷式のため外部冷却水不要
• ワクチンバイアル、医薬品、IVD、マイクロプレート、ポリペプチド、プロバイオティクス、生体試料、食品に適合
• CE/ISO9001、GMP基準に準拠、クリーンルーム用の壁貫通（ウォールクロス）設計

特徴 — チャンバー

• 長方形乾燥室、事前凍結と乾燥を同一室で行い手動移載不要
• 乾燥室および棚は研磨SS304（接触部はSS316オプション）、高強度アクリル観察扉、内部Rコーナーで清掃性向上
• 内壁粗さ ≤ 6 μm、棚の平坦度 ≤ ±0.5 mm/mで最適な乾燥性能を確保
• 棚温度範囲：-50°C〜+70°C ±1°C（平衡）；+20°Cから-40°Cへの高速冷却が60分以内
• 医療/バイオ向けの高精度温度制御が可能なオイル循環加熱型；食品向けに電気加熱型も選択可
• 棚は安全電圧で加熱速度を制御可能；鏡面研磨ステンレス棚は粗さ・平坦度検査済みで温度均一性を確保
• GMP対応の壁貫通タイプあり

特徴 — コンデンサー（コールドトラップ）

• 大容量コンデンサー、SS304製（腐食性物質対応にSS316オプション可）
• 最低コンデンサー温度：-85°Cまで（シリコーンオイル機）、電気加熱機は-60°C
• +20°Cから-40°Cへの高速冷却が30分以内
• 独立シリンダー型コールドトラップ、アクリル扉付き；優れた氷除去能力
• 均一な冷却と効果的な氷回収のための特許ガス導流技術
• 効果的な融氷/氷除去のためのコンデンサ室周囲の電気加熱

特徴 — 冷凍システム

• 保守性を考慮した二段階冷却技術
• Tecumseh、DANFOSS等の有名な密閉型コンプレッサーで低騒音かつ強力な冷却
• 高安定性のDanfoss製圧力コントローラとバルブ
• 追加冷却装置不要の空冷式運転
• CFCフリーの環境配慮型冷媒を使用
• ブレーズドプレート熱交換器

特徴 — 循環システム

• GUNDFOS（デンマーク）シールド循環ポンプおよびPID制御の電気加熱コンポーネント
• 循環流体：低温・低粘度のシリコーンオイル
• 循環システムは FD-10F-R、FD-20F、FD-30F-TP、FD-50F、FD-100F、FD-200F シリーズに適用

特徴 — 制御システム

• 手動＋自動の柔軟な制御；手動プロセス設定と自動バッチ生産モード
• PLC制御、7" LCDタッチグラフィック表示（Siemens PLC + 10" タッチはオプション）
• 棚温度は調整・制御可能；パイロットおよび生産プロセスに適合
• 32プログラム、各最大36セグメント；曲線保存とリアルタイムでのパラメータ変更が可能
• 内蔵レコーダー；USBによるデータエクスポートで解析可能；FD-LYOソフトウェアとPC制御はオプション
• 長期的な測定精度を確保するためのセンサ較正機能
• 故障診断と保守のためのリアルタイム警報表示および履歴照会
• 分散運用と管理のためのユーザーレベルとパスワード制御
• PCやモバイルアプリによるWIFI遠隔制御オプション

特徴 — 真空システム

• 二段式ロータリーベーン真空ポンプ付属（自動真空調整および設定可能）
• 到達真空：最大1 Pa（高付加価値ポンプ LEYBOLD/ULVAC はオプション）
• ポンプ性能：大気圧から10 Paへ30分未満
• システム漏れ率 < 10 Pa·L/sec

特徴 — 安全保護

• 包括的な機械保護および電気系統の論理インターロック
• 真空、加熱その他のシステム故障に対する警報
• 通電/遮断保護および昇華プロセス保護機能
• 昇華中の試料保護；真空不足時のヒートカットオフ
• コンデンサ―真空系のインターロック保護

特徴 — その他

• 通常タイプはバルク原料（食品、果実、薬草、バイオマテリアル）に適合
• ストッパータイプはキャップ付きバイアル向け；ストッパーにより二次汚染と再吸湿を防止
• 安全ダイヤフラム付き膨張（ウォーター）バルブは不活性ガス源と組合せて不活化および保存期間延長に利用可
• CE / ISO9001 / ISO13485 / ISO14001 証明書あり；顧客要件に応じてGMP準拠可能

仕様（表）
FD-100F シリーズ — 型式: FD-100F-TP 壁貫通設計
加熱方式: シリコーンオイル循環
乾燥面積: 1.15 m2
棚数: 4+1 pcs
棚温度範囲: -50°C ~ +70°C ±1°C
棚温度差: ±1°C（平衡）
棚寸法: 480×600 mm
トレイ寸法: 475×595 mm
トレイ数: 4 pcs
原料搭載容量: 11 L
高さスペース: 70 mm
チャンバー材質: 研磨SS304
棚材質: 研磨SS304
トレイ材質: SS304
バイアル搭載数 (Ф22): 2460 pcs
バイアル搭載数 (Ф16): 4788 pcs
バイアル搭載数 (Ф12): 8624 pcs
コンデンサ温度: ≤ -85°C
氷捕捉能力: 15 Kg/24h
霜取り: 電気加熱
コンデンサ材質: SS304
真空ポンプ: 付属
到達真空: ≤ 1 Pa
ポンプ流量: 15 L/s
ストッパー方式: 油圧式
冷却方式: 空冷
外形寸法 (mm): 1640×1105×1635 + 350
電圧: 3p-380~400V/50Hz
設置電力: 7500 W
重量: 1000 kg

技術仕様

• 型式: FD-100F-TP
• 加熱方式: シリコーンオイル循環
• 乾燥面積: 1.15 m2
• 棚数: 4+1 pcs
• 棚温度範囲: -50°C 〜 +70°C ±1°C
• コンデンサ温度: ≤ -85°C
• 氷捕捉能力: 15 kg / 24 h
• 到達真空: ≤ 1 Pa
• ポンプ流量: 15 L/s
• バイアル搭載数例: Ф22 = 2460 pcs; Ф16 = 4788 pcs; Ф12 = 8624 pcs
• 冷却方式: 空冷
• 電力 / 電圧: 7500 W / 3p-380~400V/50Hz
• 寸法: 1640 × 1105 × 1635 + 350 mm
• 正味重量: 約1000 kg
• 材料: チャンバー / 棚 / トレイ SS304（接触部はSS316オプション）
